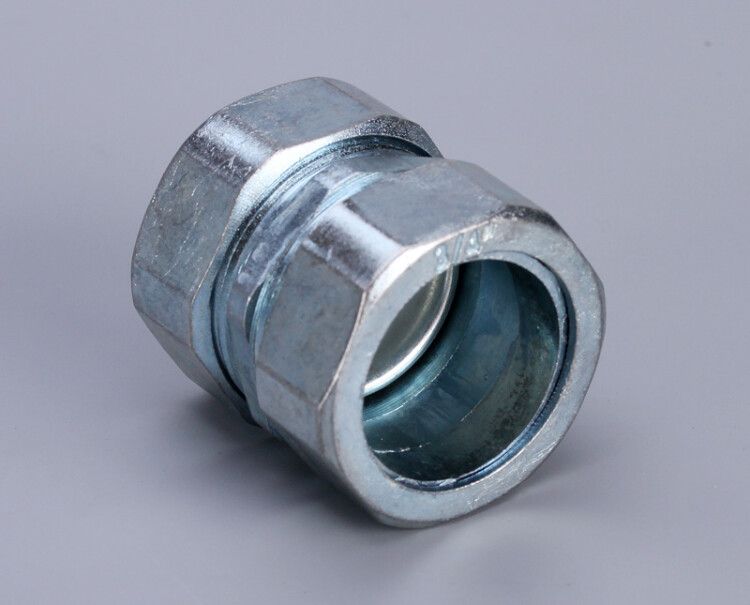

Муфта соединительная СТМ-38(1+1/2 ) (Fortisflex) - 61407 КВТ

Муфта соединительная СТМ-38 (1 1/2 дюйма) от Fortisflex и КВТ предназначена для надёжного соединения металлорукава с металлической трубой в условиях промышленной среды. Её компактная конструкция, устойчивость к перепадам температур и степень защиты IP54 делают её подходящим решением для монтажа в сложных условиях.

Назначение и область применения

Муфта соединительная СТМ-38 (1 1/2 дюйма) используется исключительно для соединения металлорукава с жёсткой металлической трубой. Применяется в промышленных системах, где требуется герметичное и механически прочное соединение: на станках, конвейерах, в системах автоматизации, на объектах энергетики и машиностроения. Подходит для установки внутри помещений и в защищённых зонах на открытом воздухе.

Технические характеристики

• Номинальный диаметр: 38 мм - соответствует внутреннему диаметру металлорукава, совместимого с муфтой;
• Размер резьбы: 1 1/2 дюйма (наружная) - позволяет подключить трубу с такой резьбой;
• Общая длина: 32 мм - компактная форма снижает требования к месту установки;
• Материал корпуса: цинковый сплав - обеспечивает достаточную прочность и коррозионную стойкость в сухих и умеренно влажных средах;
• Защитное покрытие: оцинкованное - дополнительно повышает устойчивость к окислению;
• Степень защиты IP54 - защита от пыли (не полностью герметично, но препятствует оседанию вредного количества пыли) и брызг воды из любого направления;
• Диапазон рабочих температур: от -60 C до +120 C - выдерживает экстремальные условия, включая холодные склады и нагреваемые участки оборудования;
• Тип соединения: резьбовое - фиксируется путём завинчивания на резьбу трубы;
• Неразъёмная конструкция - после сборки не предполагает демонтажа без повреждения;
• Исполнение: прямолинейное - не имеет угловых переходов, применяется только для прямого соединения.

Совместимость и монтаж

Муфта соединительная СТМ-38 (1 1/2 дюйма) совместима с следующими типами металлорукавов:

• МРПИнг NORD
• МРПИнг (INOX)
• МР (INOX)
• Р3-ЦПнг-LS
• Р3-ЦПнг-LS с протяжкой
• Р3-ЦПнг-LS с протяжкой (20 м)
• Р3-ЦХ

Для монтажа необходимо:

1. Убедиться, что внешняя резьба трубы соответствует 1 1/2 дюйма;
2. Завинтить муфту на трубу руками до упора, затем дотянуть гаечным ключом - не переусердствовать, чтобы не повредить резьбу;
3. Надеть металлорукав на второй конец муфты и закрепить хомутиком или другим способом, предусмотренным производителем рукава;
4. Не использовать с пластиковыми или неметаллическими трубами - материал корпуса не предназначен для работы с ними.

Безопасность и стандарты

Муфта соединительная СТМ-38 (1 1/2 дюйма) соответствует требованиям промышленной безопасности для электроустановок в условиях повышенной запылённости и возможного воздействия брызг. Степень защиты IP54 гарантирует безопасную работу в помещениях с нормальным уровнем влажности, но не заменяет полноценную герметизацию в условиях постоянного контакта с водой или агрессивными жидкостями.

Преимущества

• Высокая термостойкость - работает при экстремально низких и высоких температурах;
• Простота установки - не требует специальных инструментов кроме обычного ключа;
• Долговечность материала - цинковый сплав с оцинковкой устойчив к коррозии в большинстве промышленных сред;
• Компактность - занимает мало места, удобен для плотной компоновки оборудования;
• Широкая совместимость - подходит ко многим популярным моделям металлорукавов.

Ограничения применения

• Не подходит для установки в условиях постоянного погружения в воду или частого мытья струёй - IP54 не обеспечивает полную герметичность;
• Не рекомендуется применять в агрессивных химических средах - цинковый сплав может подвергаться коррозии при контакте с кислотами, щелочами или солями;
• Неразъёмная конструкция - невозможен демонтаж без повреждения, поэтому важно правильно выбрать место и порядок монтажа;
• Не совместима с трубами меньшего диаметра - резьба 1 1/2 дюйма не позволит подключить трубы 1 дюйм или меньше;
• Не предназначена для использования в качестве ответвления или поворота - только прямое соединение.

Примеры использования

• Подключение металлорукава к выходному патрубку двигателя на конвейере;
• Соединение силового кабеля через металлорукав с распределительной коробкой на производственной линии;
• Фиксация проводки от датчиков к контроллеру в цехе с высокой запылённостью;
• Прокладка кабельных трасс в холодильных камерах - благодаря диапазону температур от -60 C.

Практические советы

• Перед монтажом проверьте, что резьба на трубе целая - повреждённая резьба приведёт к утечкам и плохому контакту;
• Если в месте соединения есть риск попадания влаги - используйте дополнительный герметик на резьбе (например, силиконовый или ленту FUM);
• При использовании с металлорукавом Р3-ЦПнг-LS убедитесь, что внутренний диаметр рукава точно соответствует 38 мм - иначе возникнет люфт;
• Не затягивайте слишком сильно - цинковый сплав мягче стали, легко деформируется;
• Для обслуживания системы планируйте доступ к муфте - поскольку она неразъёмная, замена потребует полного демонтажа участка.
