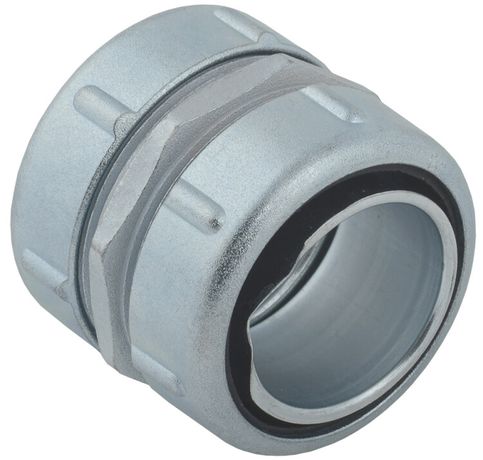

Муфта соединительная для металлорукава СММ38 IEK | CMP20D-CMM-038-005

Муфта соединительная для металлорукава СММ38 от IEK - надёжное решение для герметичного соединения отрезков металлорукава в условиях повышенной запылённости и перепадов температур. Артикул cmp20d-cmm-038-005 подходит для промышленной автоматизации, где важна механическая прочность и защита проводов.

Назначение и область применения

Муфта соединительная для металлорукава СММ38 предназначена для стыковки двух отрезков металлорукава типов РЗ-ЦХ, РЗ-ЦП и РЗ-ЦПнг. Применяется там, где требуется сохранить целостность защищённой трассы - например, при прокладке кабелей между оборудованием, на конвейерах, в цехах с высокой вибрацией или агрессивной средой.

Технические характеристики

• Диаметр: 38 мм - соответствует внешнему диаметру металлорукава РЗ-ЦХ/РЗ-ЦП
• Тип исполнения: резьбовое - обеспечивает плотное и надёжное соединение без дополнительных зажимов
• Наличие наружной резьбы: да - позволяет подключать муфту к фланцам, корпусам оборудования или другим резьбовым элементам
• Материал: металл - устойчив к ударным нагрузкам, износу и деформациям
• Степень защиты: IP54 - защита от пыли (не полностью, но достаточная для большинства производственных условий) и брызг воды с любого направления
• Диапазон рабочих температур: от -45 до +45 C - работает в холодных складах, на открытых площадках и в нагреваемых цехах
• Цвет: серый - совместим с промышленными стандартами окраски оборудования
• Гарантийный срок: 12 месяцев

Совместимость и монтаж

Муфта соединительная для металлорукава СММ38 совместима только с металлорукавами РЗ-ЦХ, РЗ-ЦП и РЗ-ЦПнг. Для установки необходимо:

• Подготовить два отрезка рукава одинакового диаметра (38 мм)
• Вставить каждый конец рукава внутрь муфты до упора
• Затянуть резьбу наружной части муфты на ответную деталь (например, фланец или другой соединитель)

Не требует сварки, клея или специнструментов. Монтаж выполняется гаечным ключом. Учитывайте, что наружная резьба не предназначена для крепления кабеля - она используется исключительно для фиксации самой муфты к конструкции.

Безопасность и стандарты

Муфта соответствует требованиям к электроустановкам в промышленных системах. Степень защиты IP54 обеспечивает безопасную работу в помещениях с повышенной влажностью и пылью. Гарантия 12 месяцев подтверждает соответствие нормам качества IEK.

Преимущества

• Высокая механическая прочность благодаря металлическому корпусу
• Устойчивость к широкому диапазону температур - не хрупнет на морозе и не теряет форму при нагреве
• Надёжное герметичное соединение без необходимости дополнительных уплотнителей
• Простота монтажа и демонтажа - можно переустанавливать при модернизации трасс
• Совместимость с продукцией серии ELASTA от IEK - легко заменить повреждённые участки без изменения всей системы

Ограничения применения

• Не применяется для соединений внутри взрывоопасных зон - степень защиты IP54 недостаточна для категории Ex
• Не рекомендуется использовать с металлорукавами других производителей, если их внешний диаметр отличается от 38 мм
• Не предназначен для частого изгиба в месте соединения - постоянная деформация может вызвать микротрещины в стенке рукава
• Не следует применять в контакте с агрессивными химическими веществами - материал не имеет антикоррозийного покрытия

Примеры использования

• Соединение участков металлорукава на линии транспортировки на заводе по производству пластмасс
• Переход между двумя секциями кабельной трассы у станка ЧПУ
• Фиксация кабельной защиты к корпусу распределительного щита через резьбовое соединение
• Обустройство временной трассы на стройплощадке с необходимостью быстрой сборки и разборки

Практические советы

• Перед установкой проверьте, чтобы внутренние поверхности металлорукава были свободны от заусенцев - они могут повредить жилы кабеля
• Если муфта будет использована вне помещений, дополнительно закройте место соединения термоусадкой или защитным колпачком - IP54 не гарантирует долговременную защиту от дождя
• При замене повреждённого участка используйте ту же модель - СММ38 от IEK (артикул cmp20d-cmm-038-005) - чтобы гарантировать точное совпадение посадочных размеров
• Не затягивайте резьбу слишком сильно - это может сплющить металлорукав и нарушить герметичность
