Муфта соединительная СТМ-Р (INOX)-38 | 83765 Fortisflex КВТ

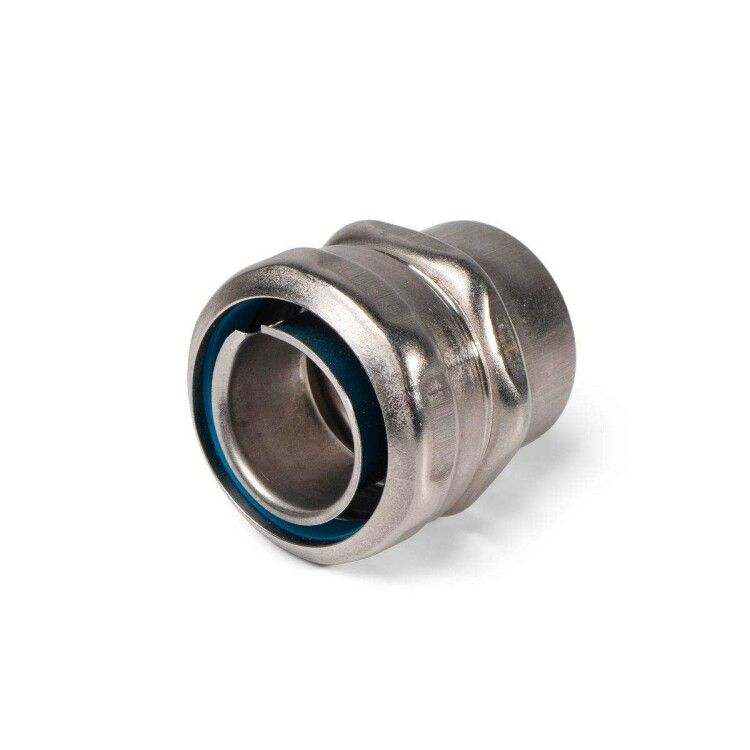

Муфта соединительная СТМ(Р), СТМ-Р (INOX) 38 (1 1/2 дюйма) от Fortisflex и КВТ предназначена для надёжного и герметичного соединения металлорукава с трубой в условиях повышенной влажности, перепадов температур и агрессивной среды. Изготовлена из нержавеющей стали AISI 304, что делает её устойчивой к коррозии и подходящей для промышленного оборудования.

Назначение и область применения

Муфта соединительная СТМ(Р), СТМ-Р (INOX) 38 (1 1/2 дюйма) используется для создания герметичного перехода между металлической трубой и металлорукавом. Применяется там, где важна защита от пыли, брызг воды и химических воздействий - например, на станках, конвейерах, в пищевой, фармацевтической и химической промышленности. Подходит для установки в помещениях с высокой влажностью, на улице или в зонах с частой мойкой.

Технические характеристики

• Размер резьбы: 1½" (DN 38 мм) - внутренняя резьба, совместима с трубами и фитингами этого стандарта;
• Материал корпуса: нержавеющая сталь AISI 304 - устойчива к коррозии, не выделяет вредных веществ;
• Тип конструкции: внутренняя резьба - позволяет вкручивать муфту в трубную резьбу;
• Длина резьбы: 16 мм - достаточна для прочного зацепления с трубой;
• Диапазон рабочих температур: от -60 C до +120 C - работает в экстремальных условиях, включая холодильные камеры и нагреваемые участки;
• Степень защиты: IP54 - защищена от пыли (не полностью, но достаточно для большинства производственных условий) и брызг воды с любого направления;
• Исполнение: прямолинейное - не имеет угловых поворотов, обеспечивает прямую тракторную трассировку;
• Цвет: стальной - естественный цвет нержавейки, без покрытия.

Совместимость и монтаж

Муфта соединительная СТМ(Р), СТМ-Р (INOX) 38 (1 1/2 дюйма) совместима с следующими типами металлорукавов: МРПИнг NORD, МРПИнг(INOX), МР(INOX), Р3-ЦПнг-LS, Р3-ЦПнг-LS с протяжкой, Р3-ЦПнг-LS с протяжкой (20м), Р3-ЦХ, Р3-Ц. Для монтажа необходимо вкрутить муфту в предварительно подготовленную резьбу трубы, затем плотно затянуть рукав через сальник. Убедитесь, что резьба трубы соответствует G 1½". Не используйте инструменты с острыми кромками - они могут повредить поверхность нержавейки.

Безопасность и стандарты

Изделие соответствует требованиям к герметизации и механической прочности для промышленного использования. Степень защиты IP54 гарантирует безопасную работу в средах с риском попадания влаги и пыли. Материал AISI 304 не содержит свинца и других токсичных элементов, допущен для контакта с продуктами питания и фармацевтическими составами.

Преимущества

• Высокая коррозионная стойкость благодаря материалу AISI 304 - срок службы увеличен в несколько раз по сравнению с обычной сталью;
• Устойчивость к широкому диапазону температур - можно применять в холодильных установках и рядом с нагревательными элементами;
• Герметичное соединение без необходимости дополнительных уплотнителей - резьбовое соединение сальника с корпусом обеспечивает надёжную герметизацию;
• Простота монтажа - не требует специального инструмента, кроме стандартного ключа для резьбы 1½";
• Не требует окраски или антикоррозийной обработки - сохраняет внешний вид и функциональность даже после длительной эксплуатации.

Ограничения применения

• Не предназначен для постоянного погружения в воду - степень защиты IP54 не обеспечивает герметичность при полном погружении;
• Не рекомендовано использование в средах с агрессивными кислотами (например, концентрированная серная или соляная) - хотя AISI 304 устойчив, он не выдерживает длительного контакта с сильными кислотами;
• Запрещено использовать с металлорукавами, не указанными в списке совместимости - возможна потеря герметичности;
• Не следует применять при давлении выше нормированного для системы - муфта не является компонентом под давлением, её задача - герметизация, а не восприятие нагрузки.

Примеры использования

• Подключение металлорукава к выходному патрубку насоса в пищевом цехе;
• Защита проводов от брызг воды на конвейере в мясоперерабатывающем предприятии;
• Соединение трубопровода с гибким шлангом в системе мойки оборудования на заводе;
• Фиксация кабельного ввода в холодильной камере при температуре ниже -40 C.

Практические советы

• Перед монтажом проверьте целостность резьбы на трубе - повреждённая резьба снижает герметичность;
• Не переусердствуйте при затяжке - перегрузка может деформировать тонкостенную нержавеющую резьбу;
• Если требуется дополнительная герметизация, используйте только термостойкий анаэробный герметик, совместимый с нержавеющей сталью;
• При использовании в местах с частой мойкой (CIP/SIP) регулярно осматривайте муфту на предмет задиров и коррозии - даже AISI 304 может подвергаться точечной коррозии при плохом качестве воды;
• Для удобства сборки выбирайте муфты с одинаковым шагом резьбы, как у вашего металлорукава - это исключит необходимость адаптеров.
