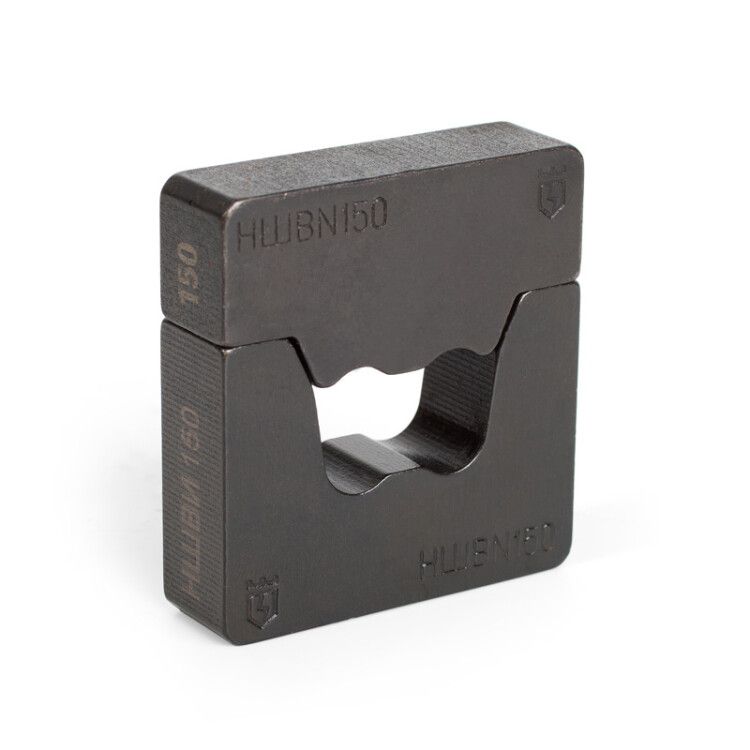

Набор матриц для опрессовки НМ-300-НШВИ серия ПРОФИ - 61037 КВТ

Набор матриц для опрессовки НМ-300-НШВИ серия ПРОФИ от КВТ - комплект из шести матриц для надёжной опрессовки втулочных наконечников и гильз на кабелях сечением 35–150 мм2. Подходит для работы с гидравлическими прессами ПГР 300, ПГП 300 и аналогичными моделями.

Назначение и область применения

Набор матриц для опрессовки НМ-300-НШВИ серия ПРОФИ предназначен для создания качественных соединений между медными и алюминиевыми проводами и наконечниками типов НШВИ и НШВ. Применяется при монтаже силовых кабелей, подключении оборудования на промышленных объектах, в распределительных щитах, на энергообъектах и в условиях, где требуется высокая механическая прочность и электрическая надёжность контакта.

Технические характеристики

• Тип изделия: набор матриц для опрессовки
• Поперечное сечение кабеля: 35, 50, 70, 95, 120, 150 мм2 - шесть размеров в одном комплекте
• Форма опрессовки: шестигранная - обеспечивает равномерное давление и устойчивый контакт
• Тип наконечника: втулочные (НШВИ, НШВ)
• Материал матриц: закалённая сталь - повышенная износостойкость и долгий срок службы
• Цвет: чёрный
• Количество матриц: 6
• Упаковка: прочный пластиковый кейс - удобна для хранения и транспортировки

Совместимость и монтаж

Набор матриц для опрессовки НМ-300-НШВИ серия ПРОФИ совместим с гидравлическими прессами следующих моделей: ПГР 300, ПГРс 300, ПГРс 300А, ПГРс 300АМ, ПГП 300, ПГП 300А, ПГРА 300. Установка происходит путём замены текущих матриц на нужные по сечению - фиксация осуществляется через стандартный крепёж пресса. Перед работой проверьте соответствие номера матрицы сечению наконечника и кабеля. Не используйте матрицы с прессами других серий - это повредит оборудование и снижает качество опрессовки.

Преимущества

• Полный диапазон сечений от 35 до 150 мм2 - один набор покрывает большинство задач средней и большой мощности
• Шестигранная форма опрессовки - минимизирует риск перегрева и увеличивает площадь контакта
• Высокая износостойкость стали - матрицы служат десятки тысяч циклов даже при интенсивном использовании
• Кейс защищает матрицы от повреждений, коррозии и потери - особенно важно на выездных работах
• Совместимость с популярными моделями прессов - не требует замены основного оборудования

Ограничения применения

• Не предназначены для опрессовки наконечников типа НВИ, НВЛ, НКИ - используются другие матрицы
• Не подходят для прессов с усилием менее 300 кН - возможен недожим и плохой контакт
• Запрещено использовать с прессами других брендов, не указанными в совместимости - риск поломки и травм
• Не рекомендованы для многократной опрессовки одного и того же места - это нарушает целостность металла

Примеры использования

• Подключение силового кабеля 95 мм2 к шине в распределительном щите с помощью наконечника НШВИ
• Обжим гильзы на алюминиевом кабеле 150 мм2 перед присоединением к трансформатору
• Монтаж заземления на промышленном оборудовании с применением кабеля 70 мм2
• Работы на элеваторах, конвейерах, насосных станциях - там, где важна надёжность соединения

Практические советы

• Перед каждым использованием проверяйте, что матрица соответствует сечению наконечника - неверный выбор приведёт к слабому контакту
• Очищайте матрицы после работы от оксидов и грязи - это продлит срок службы
• Храните набор в сухом месте - хотя сталь закалённая, длительная влага может вызвать коррозию
• При работе с кабелями 120–150 мм2 используйте помощника - такие сечения требуют больше усилия и точности
• Не забудьте выбрать правильную матрицу: 35 мм2 - для малых нагрузок, 150 мм2 - для крупных подстанций и промышленных систем
