Наконечник кабельный кольцевой изолированный НКИ-Т 1.5-6 серия ПРОФИ - 66623 КВТ

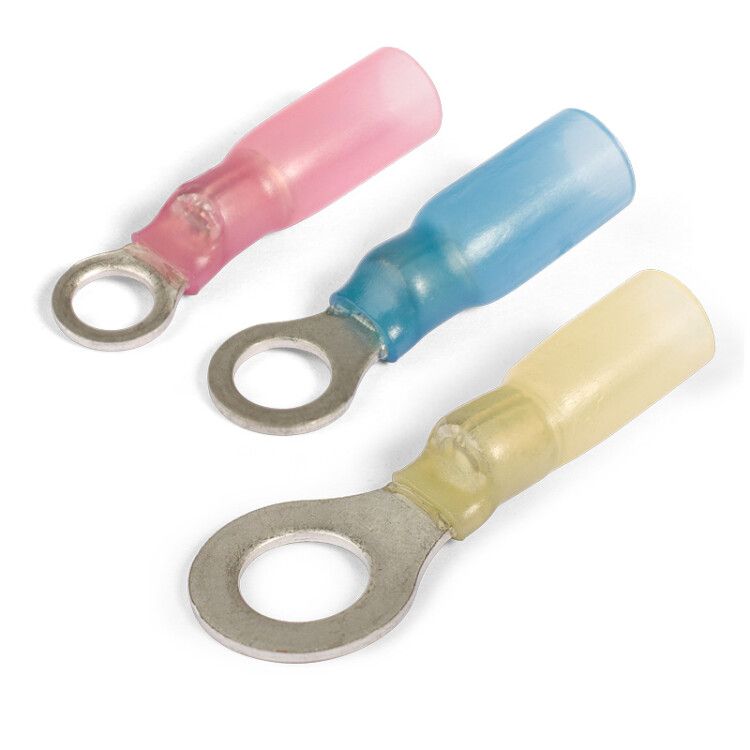

Наконечник кольцевой изолированный НКИ-Т 1,5-6 (100 шт/упак) КВТ предназначен для надёжного оконцевания многопроволочных медных проводов сечением 0,5–1,5 мм2 и последующего крепления к клеммам через винтовые соединения. Благодаря термоусадочной изоляции и лужённому контакту, этот наконечник защищает соединение от коррозии и внешних воздействий, что делает его подходящим для промышленного и распределительного электрооборудования.

Назначение и область применения

Наконечник кольцевой изолированный НКИ-Т 1,5-6 (100 шт/упак) КВТ используется для оконцевания медных проводов методом опрессовки перед установкой на клеммы с винтовым зажимом. Подходит для работы в условиях повышенной влажности, перепадов температур и вибраций. Применяется в щитах управления, силовых панелях, станках, конвейерах и других устройствах, где требуется долговременная надёжность соединений.

Технические характеристики

• Номинальное поперечное сечение провода: 0,5 – 1,5 мм2
• Диаметр отверстия кольцевой контактной площадки: 6 мм
• Номинальный ток: 19 А
• Номинальное напряжение: до 690 В
• Материал контакта: медь марки М1 с электролитическим лужением
• Материал изоляции: термопласт (не содержит галогенов)
• Температурная стойкость изоляции: до +105 C
• Способ монтажа: термоусадка с клеевым слоем
• Цвет изоляции: красный
• Количество в упаковке: 100 штук
• Стандарт: ТУ 3424-001-59861269-2004

Совместимость и монтаж

Наконечник кольцевой изолированный НКИ-Т 1,5-6 (100 шт/упак) КВТ совместим с любыми клеммами, имеющими винтовой зажим диаметром 6 мм. Для монтажа применяется специальный пресс-клещи с матрицей для опрессовки наконечников типа “Т”. Установка выполняется в два этапа:

1. Опрессовка медной трубчатой части наконечника на жилу провода - важно, чтобы провод был полностью вставлен в трубку, а опрессовка проходила даже через изоляционную манжету.
2. Равномерный нагрев термоусадочной трубки тепловым феном до полной усадки - клеевой слой заполнит все микропространства, обеспечивая герметичность.

Заваренный стык на трубке позволяет устанавливать наконечник в любом положении - ориентация не влияет на качество опрессовки.

Безопасность и стандарты

Наконечник соответствует требованиям ТУ 3424-001-59861269-2004. Изоляция выполнена из галоген-free материала - при возгорании не выделяет токсичных газов. Лужёное покрытие снижает риск окисления и повышает срок службы соединения. Температурная стойкость до +105 C гарантирует безопасную работу в большинстве промышленных условий.

Преимущества

• Герметичность: клеевой слой внутри термоусадки исключает попадание влаги и пыли в место соединения.
• Высокая механическая прочность: поперечные засечки на внутренней стенке трубки усиливают сцепление с жилой.
• Удобство монтажа: возможность опрессовки поверх изоляции ускоряет процесс и снижает вероятность ошибки.
• Защита от коррозии: лужёная медь сохраняет хорошую проводимость даже в агрессивной среде.
• Яркий цвет изоляции: красный цвет упрощает визуальную идентификацию фазы или цепи.

Ограничения применения

• Не предназначены для однопроволочных (моножильных) проводов - возможна плохая опрессовка и потеря контакта.
• Температура окружающей среды выше +105 C недопустима - изоляция начнёт деформироваться.
• Не рекомендовано использование в условиях постоянного погружения в воду - хотя герметичны, они не рассчитаны на длительное подводное применение.
• Не совместимы с клеммами, требующими диаметр отверстия более 6 мм.

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в распределительном щите.
• Оконцевание проводов питания на клеммах частотных преобразователей.
• Соединение проводов в системах управления станками с ЧПУ.
• Монтаж в промышленных конвейерах с высокой вибрацией и влажностью.

Практические советы

• Перед опрессовкой проверьте соответствие сечения провода - используйте только 0,5–1,5 мм2. Большие сечения не войдут, меньшие - будут болтаться.
• Обязательно используйте пресс-клещи с правильной матрицей для наконечников типа “Т” - некорректный инструмент испортит контакт.
• При термоусадке прогревайте равномерно, начиная с середины трубки - так избежите образования воздушных пузырей.
• Храните в сухом месте, избегайте прямых солнечных лучей - ультрафиолет может ослабить изоляцию.
• При замене старых наконечников - всегда снимайте повреждённую изоляцию полностью, не оставляйте остатки.
