Наконечник кабельный кольцевой изолированный НКИ-Т 6.0-8 серия ПРОФИ - 66628 КВТ

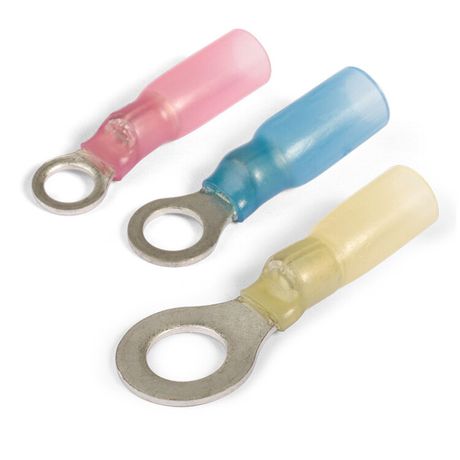

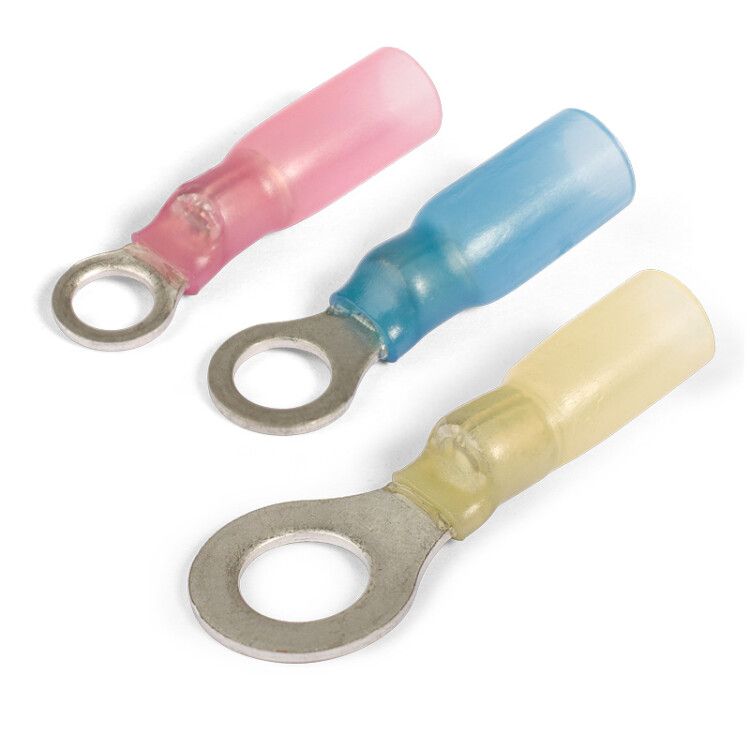

Наконечник кабельный кольцевой изолированный НКИ-Т 6,0-8 (100 шт/упак) КВТ предназначен для надёжного оконцевания многопроволочных медных проводов сечением 4–6 мм2 и последующего крепления к клеммам через винтовые соединения. Благодаря термоусадочной изоляции и лужённой меди, этот наконечник обеспечивает герметичность, долговечность и безопасность соединений в условиях повышенной влажности и температур.

Назначение и область применения

Наконечник кабельный кольцевой изолированный НКИ-Т 6,0-8 (100 шт/упак) КВТ используется для подготовки концов медных проводов перед подключением к клеммным блокам, автоматическим выключателям, контакторам и другому электрооборудованию. Подходит для стационарной установки в распределительных щитах, панелях управления, промышленном оборудовании и системах автоматизации.

Технические характеристики

• Номинальное поперечное сечение провода: 4–6 мм2
• Диаметр отверстия контактной площадки: 8 мм
• Номинальный ток: 48 А
• Номинальное напряжение: до 690 В
• Материал наконечника: медь марки М1
• Покрытие: электролитическое лужение
• Материал изоляции: термопласт (не содержит галогенов)
• Температурная стойкость изоляции: до +105 C
• Способ монтажа: опрессовка с последующей термоусадкой
• Форма контактной площадки: кольцевая
• Цвет изоляции: желтый
• Нормативный документ: ТУ 3424-001-59861269-2004
• Количество в упаковке: 100 штук

Совместимость и монтаж

Наконечник кабельный кольцевой изолированный НКИ-Т 6,0-8 (100 шт/упак) КВТ совместим с любыми инструментами для опрессовки, подходящими под сечение 4–6 мм2. Установка выполняется в два этапа:

1. Опрессовка медной трубки наконечника на зачищенный провод - используйте матрицу с соответствующим профилем.
2. Равномерный нагрев термоусадочной трубки с помощью теплового пистолета - изоляция плотно обожмёт провод и образует герметичный корпус.

Особенность: допускается опрессовка проводника даже через изолирующую манжету - это исключает повреждение изоляции во время монтажа. Заваренной стыковой шов на трубке позволяет устанавливать наконечник любой стороной - ориентация в матрице не важна.

Безопасность и стандарты

Наконечник кабельный кольцевой изолированный НКИ-Т 6,0-8 (100 шт/упак) КВТ соответствует требованиям ТУ 3424-001-59861269-2004. Лужёное покрытие предотвращает окисление меди, а термопластовая изоляция не содержит галогенов - снижает риск образования токсичных веществ при перегреве. Температурная стойкость до +105 C обеспечивает работу в большинстве промышленных условий. Напряжение 690 В позволяет применять изделие в сетях переменного тока до 1000 В.

Преимущества

• Герметичность: клеевой слой внутри термоусадки создаёт водонепроницаемый барьер, защищающий от коррозии.
• Высокая механическая прочность: поперечные засечки внутри трубки усиливают сцепление с жилой провода.
• Удобство монтажа: возможность опрессовки через изоляцию экономит время и снижает риск ошибок.
• Стабильность контакта: лужёная медь обеспечивает низкое переходное сопротивление и устойчивость к окислению.
• Визуальный контроль: ярко-жёлтый цвет изоляции легко отличить от других типов наконечников.

Ограничения применения

Наконечник кабельный кольцевой изолированный НКИ-Т 6,0-8 (100 шт/упак) КВТ не предназначен для:

• Однопроволочных (монолитных) алюминиевых или медных проводов - только для многопроволочных медных;
• Эксплуатации при температурах выше +105 C - возможна деформация изоляции;
• Частых механических нагрузках на кабель - требуется дополнительная фиксация кабеля вне точки соединения;
• Погружении в жидкости - хотя изоляция герметична, длительное воздействие воды под давлением не гарантировано.

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в распределительных щитах.
• Оконцевание проводов в частотных преобразователях и пускателях двигателей.
• Монтаж цепей управления на станках, конвейерах и промышленных роботах.
• Замена старых наконечников в существующих электрощитах при модернизации.

Практические советы

• Перед монтажом обязательно зачистите провод до нужной длины - не более чем на глубину трубки наконечника.
• Выбирайте инструмент с матрицей, точно соответствующей сечению 4–6 мм2 - недостаточное или избыточное давление снижает надёжность соединения.
• При термоусадке равномерно прогревайте всю трубку, начиная с середины - так избежите пузырей и неравномерной усадки.
• Проверьте после монтажа: изоляция должна плотно прилегать к проводу, без видимых трещин и воздушных зазоров.
• Храните наконечники в сухом месте - даже с лужёным покрытием, высокая влажность может вызвать потемнение поверхности.
