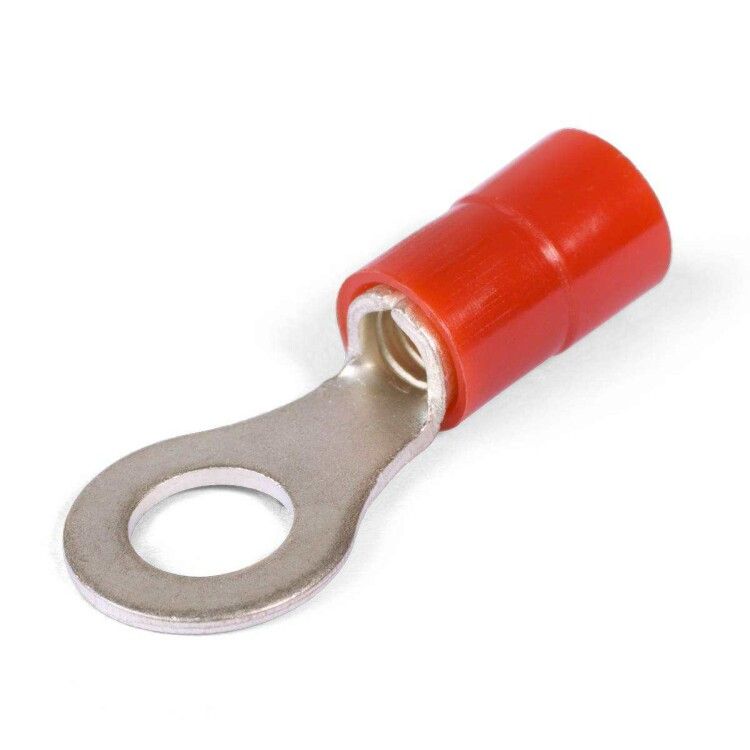

Наконечник кабельный кольцевой изолированный НКИ(н) 10-6 серия ПРОФИ - 61773 КВТ

Наконечник кольцевой изолированный НКИ(н) 10-6 от КВТ - это надёжный компонент для оконцевания медных проводов сечением 10 мм2, предназначенный для опрессовки и дальнейшего крепления на винтовых клеммах. Упакован по 100 штук, изделие соответствует требованиям ТУ 3424-001-59861269-2004 и подходит для промышленного и силового монтажа.

Назначение и область применения

Наконечник кольцевой изолированный НКИ(н) 10-6 используется для создания долговечных и безопасных соединений между медными проводами и клеммами электрооборудования. Применяется там, где требуется надёжная фиксация и защита от внешних воздействий: в распределительных щитах, на контактах автоматических выключателей, контакторов, клеммных колодок, частотных преобразователях и других устройствах с винтовым зажимом.

Технические характеристики

• Номинальное поперечное сечение провода: 10 мм2
• Диаметр отверстия: 6 мм - совместим с винтами M6
• Номинальный ток: 62 А
• Номинальное напряжение: 1000 В (рабочее - до 690 В согласно данным производителя)
• Материал контактной части: медь марки М1
• Покрытие: электролитическое лужение - повышает антикоррозийную стойкость и улучшает проводимость
• Материал изоляции: самозатухающий нейлон без галогенов
• Цвет изоляции: красный - стандартизированная цветовая маркировка
• Рабочий температурный диапазон: от –40 C до +105 C
• Способ монтажа: опрессовка специальным инструментом
• Стандарт: ТУ 3424-001-59861269-2004

Совместимость и монтаж

Наконечник кольцевой изолированный НКИ(н) 10-6 монтируется исключительно методом опрессовки. Для этого используются матрицы, рассчитанные на сечение 10 мм2 и тип “кольцевой”. Благодаря заваренному стыковому шву на трубчатой части, ориентацию наконечника при установке в инструмент можно выбирать произвольно - это снижает риск ошибки при массовом монтаже. Также допускается опрессовка проводника даже через изолирующую манжету - это ускоряет работу и защищает изоляцию от повреждений. Диаметр отверстия 6 мм позволяет использовать с винтами M6, что соответствует большинству стандартных клеммных блоков.

Особенности конструкции

• “Easy Entry”: раструбная форма нейлоновой манжеты облегчает введение многожильных проводов - особенно удобно при работе с мягкими или спутанными жилами.
• Поперечные засечки внутри трубки усиливают механическое сцепление с жилой, предотвращая её проскальзывание под нагрузкой.
• Заваренный шов на контактной трубке обеспечивает однородность материала и исключает необходимость точной ориентации при опрессовке.
• Расширенные диапазоны опрессовки: позволяют работать с проводами, близкими по сечению (например, 6–10 мм2), что даёт запас по качеству соединения.

Безопасность и стандарты

Изоляция выполнена из самозатухающего нейлона, который не распространяет горение и не содержит галогенов - это снижает выделение токсичных веществ при перегреве. Температурная стойкость до +105 C соответствует требованиям для промышленного оборудования. Номинальное напряжение 1000 В гарантирует безопасность при использовании в сетях до 690 В переменного тока, что покрывает большинство задач в энергетике и автоматизации. Соответствие ТУ 3424-001-59861269-2004 подтверждает соответствие российским нормам качества.

Преимущества

• Высокая механическая прочность соединения благодаря засечкам и лужёной меди
• Защита от коррозии - лужёное покрытие сохраняет проводимость даже во влажной среде
• Удобство монтажа - раструбная манжета и свобода ориентации ускоряют работу
• Электробезопасность - изоляция не поддерживает горение и не выделяет ядовитые газы
• Долговечность - материал и технология производства обеспечивают срок службы более 10 лет в условиях промышленной эксплуатации

Ограничения применения

Наконечник кольцевой изолированный НКИ(н) 10-6 предназначен только для медных проводов. Не применяется для алюминиевых или комбинированных жил. Не рекомендуется для постоянного погружения в жидкости - хотя изоляция IP67-подобна, герметизация не является основным назначением. Также не следует использовать в цепях с импульсными токами выше 62 А длительностью более 1 секунды - возможен перегрев. Напряжение свыше 690 В требует проверки сертификатов конкретного оборудования, так как заявленные 1000 В - максимальный показатель, а не гарантированный режим работы.

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в щитах управления
• Соединение двигателей с частотными преобразователями
• Монтаж клемм на контакторах и тепловых реле
• Обвязка силовых цепей на конвейерах, насосных станциях и станках с ЧПУ
• Замена старых наконечников в модернизируемом оборудовании

Практические советы

• Выбирайте опрессовочные клещи с матрицей, подходящей именно для кольцевых наконечников 10 мм2 - некорректный инструмент приведёт к плохому контакту.
• Перед опрессовкой убедитесь, что жила полностью вошла в трубку - не должно быть торчащих проволочек.
• Проверьте плотность соединения после монтажа: попытайтесь слегка потянуть провод - он не должен выскальзывать.
• При замене наконечника на существующем винте - убедитесь, что новый диаметр отверстия (6 мм) точно совпадает с размером клеммы.
• Храните упаковку в сухом месте - хоть нейлон и устойчив к влаге, длительное воздействие воды может повредить качество лужения.
