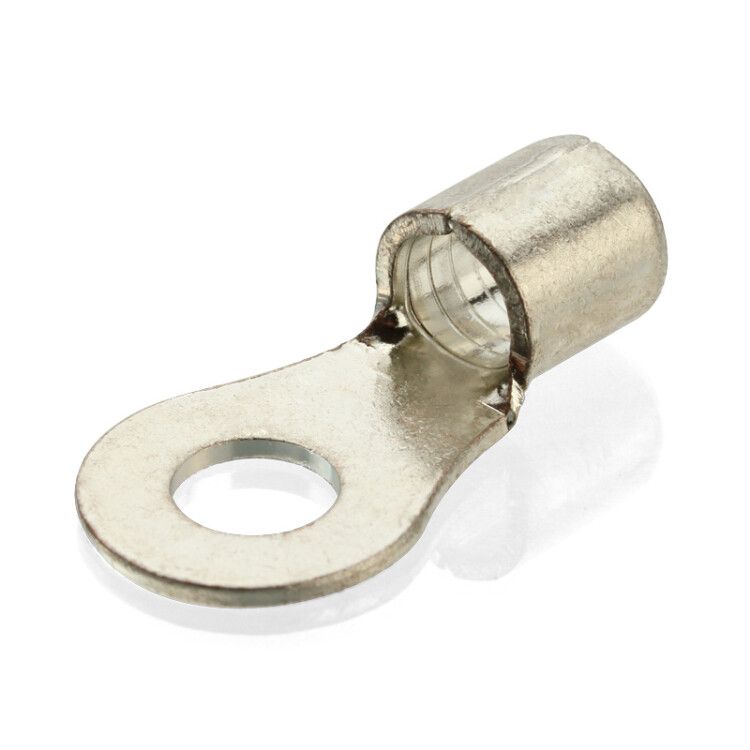

Наконечник кабельный ПМ 16-10 - 66618 КВТ

Наконечник кабельный медный луженый ПМ 16-10 под пайку (упаковка 100 штук) от бренда КВТ предназначен для надёжного оконцевания медных жил кабелей и проводов сечением 16 мм2. Подходит как для пайки, так и для опрессовки - универсальное решение для профессионального монтажа в условиях повышенной нагрузки.

Назначение и область применения

Наконечник кабельный медный луженый ПМ 16-10 под пайку (упаковка 100 штук) используется для создания качественного электрического соединения между медной жилой и контактным элементом - клеммой, шиной или зажимом. Применяется в силовых цепях с напряжением до 1 кВ, особенно там, где важна долговечность и устойчивость к вибрациям: распределительные щиты, трансформаторные подстанции, промышленное оборудование, системы автоматизации.

Технические характеристики

• Номинальное поперечное сечение: 16 мм2
• Материал: медь марки М1 (листовая электротехническая)
• Покрытие: луженое (олово-висмутовое, климатическое исполнение Т2)
• Внутренний диаметр: 6 мм - соответствует диаметру медной жилы
• Наружный диаметр: 9 мм
• Форма контактной площадки: кольцевая
• Угол соединения: 180° - прямое расположение
• Количество монтажных отверстий: 1
• Диапазон рабочих температур: от -40 C до +50 C
• Номинальное напряжение: до 1 кВ (по описанию производителя; в характеристиках указано 35 кВ - противоречие, вероятно, ошибка в данных)
• Способ монтажа: опрессовка (основной), пайка (альтернатива/дополнительно)
• Стандарт: ТУ 3449-033-97284872-2006
• Цвет: серый

Совместимость и монтаж

Наконечник кабельный медный луженый ПМ 16-10 под пайку (упаковка 100 штук) совместим с инструментом для опрессовки, рекомендованным производителем: гидравлические прессы ПГР-300, ПГРс-300, ПГП-300 (серия «КВТ»). Для правильного монтажа используйте специальные матрицы «КВТ» - они обеспечивают равномерное давление и плотное соединение без повреждений.

Пайка допустима, но не обязательна: благодаря заваренному технологическому шву и внутренним насечкам, опрессовка сама по себе обеспечивает надёжный контакт. Шов расположен на участке скругления - его можно опрессовать прямо, без необходимости выравнивать положение наконечника в матрице.

Не используйте обычные клещи или ручные прессы - требуется гидравлический инструмент с точной регулировкой усилия.

Безопасность и стандарты

Изделие соответствует техническим условиям ТУ 3449-033-97284872-2006. Луженое покрытие защищает медь от окисления, снижает риск нагрева в месте контакта и увеличивает срок службы в условиях влажности и перепадов температур. Работает безопасно в закрытых помещениях и на открытых объектах при соблюдении температурного режима.

Преимущества

• Монолитная структура трубной части - благодаря заварному шву исключена возможность расслоения
• Внутренние насечки повышают механическую прочность и электрическую проводимость при опрессовке
• Лужение улучшает антикоррозийные свойства и снижает переходное сопротивление
• Поддерживает два способа монтажа - опрессовка (основной) и пайка (резервный)
• Не требует точной ориентации при опрессовке - удобство при массовой установке
• Высокая однородность производства - каждая единица из партии одинакова по размерам и качеству

Ограничения применения

• Не предназначены для работы при напряжении выше 1 кВ - несмотря на указание 35 кВ в характеристиках, производитель явно ограничивает применение до 1 кВ
• Не подходят для алюминиевых жил - только для медных
• Запрещено использовать с инструментом, не соответствующим серии «КВТ» - некорректная опрессовка приведёт к плохому контакту или разрушению наконечника
• Не рекомендованы для постоянного воздействия температур ниже -40 C или выше +50 C
• Пайка возможна, но требует осторожности: перегрев может деформировать лужёное покрытие и ослабить соединение

Примеры использования

• Оконцевание медных жил кабеля ВВГнг-LS 3×16 в распределительном щите
• Подключение заземляющих проводников к шине PE в промышленном оборудовании
• Соединение выводов двигателя с клеммной колодкой на конвейере
• Монтаж силовых кабелей в системах управления лифтами, насосными станциями, станках ЧПУ

Практические советы

• Перед монтажом зачистите жилу на длину, равную глубине трубки наконечника - не более 6 мм
• При использовании опрессовки выбирайте матрицу, точно соответствующую сечению 16 мм2 и типу ПМ
• Проверьте после монтажа: наконечник не должен болтаться на жиле, а контакт должен быть плотным
• Для больших проектов - заказывайте сразу упаковку из 100 штук: экономия стоимости и гарантия однородности материала
• Храните в сухом месте - хотя лужение защищает от коррозии, длительное воздействие влаги может снизить эффективность
• Не смешивайте с другими типами наконечников - ПМ 16-10 отличается формой и конструкцией, не заменяем аналогами
