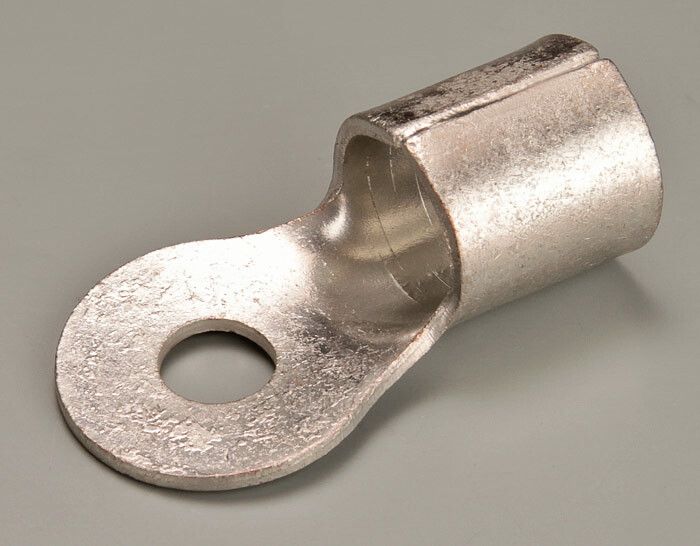

Наконечник кабельный ПМ 35-8 - 42781 КВТ

Наконечник медный луженый ПМ 35-8 под пайку (упаковка 100 штук) от бренда КВТ предназначен для надёжного оконцевания многожильных медных проводников сечением 35 мм2. Продукт сочетает возможность пайки и опрессовки, что делает его универсальным решением для силовых соединений в распределительных устройствах, щитах и оборудовании с высокими требованиями к контакту.

Назначение и область применения

Наконечник медный луженый ПМ 35-8 под пайку (упаковка 100 штук) используется для оконцевания медных многожильных проводов перед подключением к зажимам, клеммам, шинам или другим элементам электрической цепи. Подходит для работы в силовых установках, распределительных щитах, трансформаторных подстанциях, промышленном оборудовании и системах автоматизации. Особенно эффективен там, где требуется долговременная устойчивость контакта при больших токах.

Технические характеристики

• Номинальное сечение провода: 35 мм2
• Диаметр монтажного отверстия: 8 мм
• Наружный диаметр: 13,4 мм
• Материал: медь марки М1 (листовая электротехническая)
• Покрытие: олово-висмутовое лужение (климатическое исполнение Т2)
• Форма контактной площадки: кольцевая
• Угол соединения: 180°
• Количество отверстий: одно
• Номинальное напряжение: до 1 кВ (по описанию производителя; в характеристиках указано 35 кВ - противоречие, рекомендуется использовать согласно данным производителя - до 1 кВ)
• Наличие смотрового отверстия: да
• Способ монтажа: пайка и/или опрессовка
• Тип проводника: многожильный
• Нормативный документ: ТУ 3449-033-97284872-2006
• Цвет: серый
• Количество в упаковке: 100 штук

Совместимость и монтаж

Наконечник медный луженый ПМ 35-8 под пайку (упаковка 100 штук) совместим с двумя способами монтажа: пайкой и опрессовкой. Для опрессовки рекомендуются специальные матрицы серии «КВТ», подходящие для гидравлических прессов ПГР-300, ПГРс-300, ПГП-300. Установка возможна даже поверх сварного шва - благодаря технологии изготовления, ориентация наконечника в матрице не влияет на результат. При пайке используйте припой с температурой плавления ниже 250 C, чтобы не повредить лужение. Перед монтажом зачистите жилу до металла, удалите изоляцию на длину, соответствующую глубине трубки наконечника.

Безопасность и стандарты

Изделие изготовлено в соответствии с ТУ 3449-033-97284872-2006. Луженое покрытие обеспечивает антикоррозийную защиту в условиях повышенной влажности и перепадов температур (климатическое исполнение Т2). Напряжение эксплуатации - до 1 кВ, что соответствует нормам для средних и низковольтных сетей. Смотровое отверстие позволяет контролировать заполнение трубки при опрессовке, снижая риск плохого контакта.

Особенности конструкции

Трубчатая часть наконечника выполнена с внутренними поперечными насечками - они увеличивают механическую фиксацию жилы и улучшают электрический контакт. Шов на участке перехода к контактному скруглению заварен, что создаёт монолитную структуру, исключающую расслоение. Это гарантирует стабильность контакта при вибрациях и термических нагрузках. Конструкция также допускает опрессовку в любом положении - шов не требует точной ориентации в матрице.

Преимущества

• Поддерживает два метода монтажа - пайку и опрессовку - для гибкости в работе
• Высокая механическая прочность за счёт насечек внутри трубки
• Стабильный контакт благодаря монолитной конструкции и качественному лужению
• Смотровое отверстие упрощает контроль качества опрессовки
• Упаковка по 100 штук удобна для массового монтажа и хранения

Ограничения применения

Не применяйте наконечник медный луженый ПМ 35-8 под пайку (упаковка 100 штук) для одножильных проводов - он рассчитан исключительно на многожильные. Напряжение выше 1 кВ не рекомендуется, несмотря на указание 35 кВ в характеристиках - производитель явно указывает рабочее напряжение до 1 кВ. Также не следует применять в агрессивных химических средах, несмотря на лужение - материал не предназначен для экстремальных условий. Не используйте для постоянного погружения в воду - IP-класс защиты не указан и не предусмотрен.

Примеры использования

• Подключение медных кабелей 35 мм2 к шинным коллекторам в распределительных щитах
• Оконцевание жил в частотных преобразователях и промышленных двигателях
• Соединение проводов в системах освещения крупных объектов с высокой нагрузкой
• Монтаж в электроустановках с вибрационными нагрузками - например, на конвейерах или станках

Практические советы

• Выбирайте пресс и матрицу, совместимые с наконечником ПМ 35-8 - используйте оригинальные матрицы «КВТ» для гарантированного результата
• Перед опрессовкой проверьте, что жила полностью вошла в трубку - смотровое отверстие поможет убедиться в этом
• При пайке не перегревайте наконечник - лужение может выгореть, а медь деформироваться
• Храните в сухом месте - хотя есть лужение, длительное воздействие влаги может вызвать окисление
• Для быстрого монтажа в масштабных проектах используйте сразу всю упаковку - 100 штук экономят время на закупке и доставке
