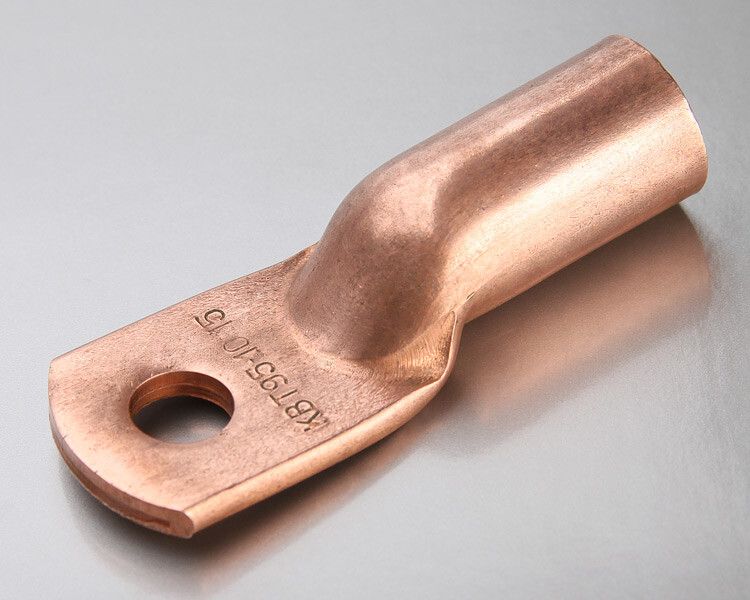

Наконечник кабельный ТМ 35-10-9 - 42845 КВТ

Наконечник медный под опрессовку ТМ 35-10-9 КВТ (100 шт/упак) предназначен для надёжного оконцевания медных кабелей и проводов сечением 35 мм2 методом опрессовки. Продукт соответствует ГОСТ 7386-80, выпускается единственным в России производителем - компанией КВТ - и применяется в силовых сетях до 35 кВ.

Назначение и область применения

Наконечник медный под опрессовку ТМ 35-10-9 КВТ используется для создания прочного и долговечного соединения между медным проводом и контактными элементами - зажимами, шинами, коммутационными аппаратами. Подходит для работы в распределительных устройствах, трансформаторных подстанциях, ячейках КРУ, на промышленных объектах и энергообъектах с напряжением до 35 кВ. Особенно эффективен при монтаже кабелей 5–6 класса гибкости. Для жил 2–3 класса гибкости требуется подбор по специальной таблице.

Технические характеристики

• Поперечное сечение: 35 мм2
• Диаметр отверстия: 10 мм
• Наружный диаметр: 12 мм
• Материал: электротехническая медь марки М2
• Покрытие: без покрытия (климатическое исполнение УХЛ3)
• Номинальное напряжение: до 35 кВ
• Угол соединения: прямолинейный
• Количество отверстий: одно
• Стандарт: ГОСТ 7386-80
• Форма хвостовика: рассчитана на кабели 5–6 класса гибкости

Совместимость и монтаж

Наконечник медный под опрессовку ТМ 35-10-9 КВТ совместим с гидравлическими прессами КВТ и матрицами MW-образной формы, специально разработанными для этого типа изделий. Перед монтажом необходимо:

• Снять фаску с конца жилы - это обеспечивает легкое введение в наконечник;
• Использовать только подходящую матрицу, соответствующую сечению 35 мм2 и диаметру 10 мм;
• Не применять механические клещи - требуются именно гидравлические прессы для равномерного деформирования металла.

После опрессовки проверьте качество соединения: отсутствие трещин, плотное прилегание, отсутствие выступающих частей жилы.

Безопасность и стандарты

Изделие изготовлено в соответствии с ГОСТ 7386-80, что гарантирует соответствие требованиям безопасности и надёжности для работы в электроустановках до 35 кВ. Каждый наконечник имеет штампованную маркировку с указанием типоразмера и логотипа КВТ - это позволяет легко идентифицировать продукт и подтвердить его происхождение. Отжиг после штамповки повышает пластичность меди, снижая риск растрескивания при нагрузке.

Особенности конструкции

Производитель КВТ использует собственные технологии: все штампы и оснастка разрабатываются и изготавливаются в собственном инструментальном цехе. Это обеспечивает точность форм и единый контроль качества. Обработка поверхности - галтовка и снятие фаски - устраняет острые кромки и заусенцы, предотвращая повреждение изоляции при установке. Благодаря этому наконечник медный под опрессовку ТМ 35-10-9 КВТ легко одевается даже на жесткие жилы.

Преимущества

• Высокая надёжность соединения благодаря термической обработке (отжигу) меди;
• Отсутствие покрытия - минимизация риска окисления и потери контакта;
• Чёткая маркировка каждого экземпляра - исключает путаницу при сборке;
• Совместимость с инструментом КВТ - гарантированное качество опрессовки;
• Полная линейка типоразмеров - возможность подбора для любых задач в рамках одного бренда.

Ограничения применения

• Не предназначена для алюминиевых или многожильных проводов с классом гибкости выше 6 - возможен перегрев и потеря контакта;
• Не использовать в условиях постоянного воздействия агрессивных сред (например, морская среда, химические производства) - отсутствие покрытия делает её уязвимой к коррозии;
• Не допускается использование с несовместимыми матрицами - это приведёт к плохому качеству опрессовки и выходу из строя соединения;
• Не рекомендуется для применения в системах переменного тока свыше 35 кВ - превышение номинального напряжения недопустимо.

Примеры использования

• Подключение медных кабелей 35 мм2 к шинам в ЯКРУ 10(35) кВ;
• Оконцевание выводов трансформаторов и реакторов;
• Монтаж заземляющих проводников в подстанциях;
• Соединение кабеля с автоматическими выключателями или рубильниками в промышленных щитах.

Практические советы

• Перед монтажом всегда проверяйте соответствие сечения кабеля и наконечника - 35 мм2 должны точно совпадать с сечением жилы;
• Для жил 2–3 класса гибкости используйте таблицу подбора от КВТ - они имеют меньший диаметр, чем 5–6 класса, и требуют другого типоразмера;
• Храните наконечники в сухом месте - хотя материал медный, отсутствие покрытия увеличивает риск образования оксидной плёнки при повышенной влажности;
• При закупке учтите комплектацию: лучше заказывать сразу набор наконечников + гильзы + матрицы КВТ - так вы получаете комплексное решение с гарантированной совместимостью;
• Проверяйте маркировку на каждом наконечнике - подлинные изделия КВТ имеют четко выбитые символы, а не печать или этикетку.
