Наконечник кабельный ТМЛ(DIN) 10-5 - 59570 КВТ

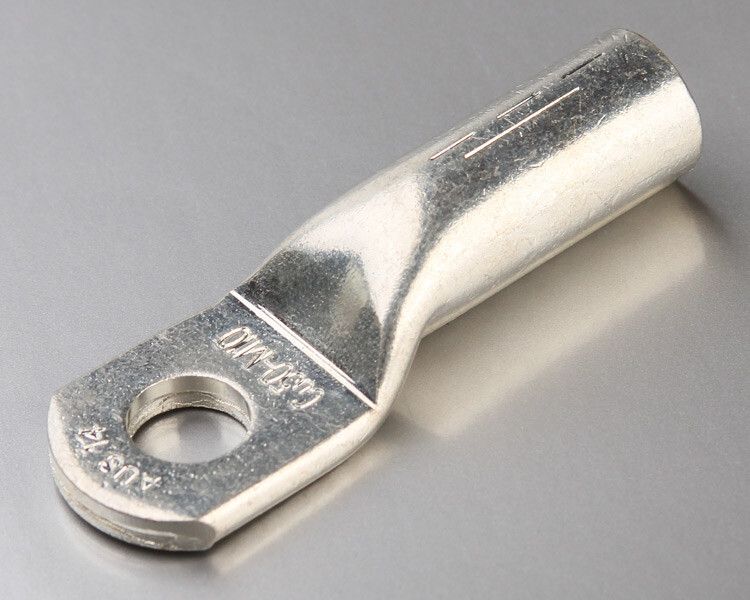

Наконечник кабельный медный луженый ТМЛ(DIN) 10-5-4,5 от бренда КВТ предназначен для надёжного оконцевания медных проводов сечением 10 мм² методом опрессовки. Этот наконечник соответствует международному стандарту DIN 46235 и применяется в силовых цепях до 35 кВ — от распределительных щитов до промышленного оборудования.

Назначение и область применения

Наконечник кабельный медный луженый ТМЛ(DIN) 10-5-4,5 используется для создания прочного и долговечного соединения между медным проводом и зажимом, клеммой или шиной. Применяется там, где требуется устойчивость к механическим нагрузкам и коррозии — в электроустановках, трансформаторах, автоматических выключателях, панелях управления и на промышленном оборудовании.

Технические характеристики

• Материал: рафинированная медь марки М1 — обеспечивает высокую электропроводность и пластичность
• Номинальное сечение провода: 10 мм² — подходит для кабелей с этим сечением
• Диаметр отверстия: 5 мм — совместим с болтами и винтами M5
• Покрытие: луженое (олово-висмутовое) — защищает от окисления и снижает переходное сопротивление
• Форма контактной площадки: кольцевая — равномерно распределяет усилие при затяжке
• Угол соединения: 180° — прямое расположение провода относительно клеммы
• Номинальное напряжение: до 35 кВ — допустимо применение в средневольтовых сетях
• Наружный диаметр: 6 мм — учтите при выборе изоляционных колец или гильз
• Количество монтажных отверстий: одно — для одиночного крепления
• Стандарт: DIN 46235 — европейский эталон качества для кабельных наконечников
• Цвет: серый — визуально отличается от немедных аналогов
• Способ монтажа: опрессовка — требует специальных клещей и матриц
• Разметка: двухдорожечная — указывает положение и число опрессовок в зависимости от ширины матрицы

Совместимость и монтаж

Наконечник ТМЛ(DIN) 10-5-4,5 совместим с инструментом для опрессовки, поддерживающим матрицы шириной 4–6 мм. Для качественного соединения используйте матрицу, указанную производителем инструмента для данного сечения. Убедитесь, что диаметр болта или винта составляет 5 мм — иначе соединение будет ненадёжным. После опрессовки проверьте герметичность контакта: металл должен плотно обжать жилу без видимых трещин или перекосов.

Безопасность и стандарты

Изделие соответствует стандарту DIN 46235 — самому распространённому и строгому нормативу для медных наконечников в Европе. Это гарантирует соответствие требованиям по механической прочности, тепловой стойкости и электробезопасности. Напряжение до 35 кВ позволяет использовать наконечник в распределительных устройствах среднего класса напряжения, однако не рекомендуется для работы в высоковольтных камерах без дополнительной изоляции.

Преимущества

• Лужёное покрытие предотвращает окисление меди даже во влажной среде — увеличивает срок службы соединений
• Двухдорожечная разметка на трубке упрощает правильную опрессовку — исключает ошибки при использовании разных матриц
• Высокая проводимость меди М1 минимизирует потери энергии и нагрев в точке соединения
• Кольцевая форма контактной площадки обеспечивает равномерное давление при затяжке — снижает риск повреждения клеммы
• Готовый комплект из 100 штук экономит время при масштабных работах

Ограничения применения

• Не предназначено для многожильных алюминиевых проводов — только для одножильных и многожильных медных
• Не подходит для монтажа без опрессовки — просто закручивание болтом не даёт достаточной механической прочности
• Запрещено использование в условиях постоянного погружения в воду — хотя лужение защищает от влаги, само изделие не имеет IP-защиты
• Не следует применять при температуре выше +105 °C длительное время — возможна деградация лудящего слоя
• Диаметр отверстия 5 мм ограничен — не подходит для болтов M6 и крупнее

Примеры использования

• Подключение медного кабеля 10 мм² к входному автомату в распределительном щите
• Оконцевание фазных проводов в трансформаторной подстанции
• Соединение шины с выводом двигателя на промышленном конвейере
• Монтаж заземляющего проводника в ящике управления насосной установки
• Обжим провода перед подключением к клеммнику в системе АСУ ТП

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину трубки наконечника — не более и не менее
• Выбирайте матрицу по разметке на трубке: первая дорожка — для узких матриц, вторая — для широких
• Проверяйте глубину запрессовки: после обжима край трубки должен полностью закрывать изоляцию провода
• При работе в агрессивной среде (например, химпроизводство) дополнительно изолируйте место соединения термоусадкой
• Храните наконечники в сухом месте — даже лужёные контакты могут потерять эффективность при длительном воздействии соли или кислот
• Для массового монтажа заказывайте сразу упаковку из 100 штук — так выгоднее и удобнее
