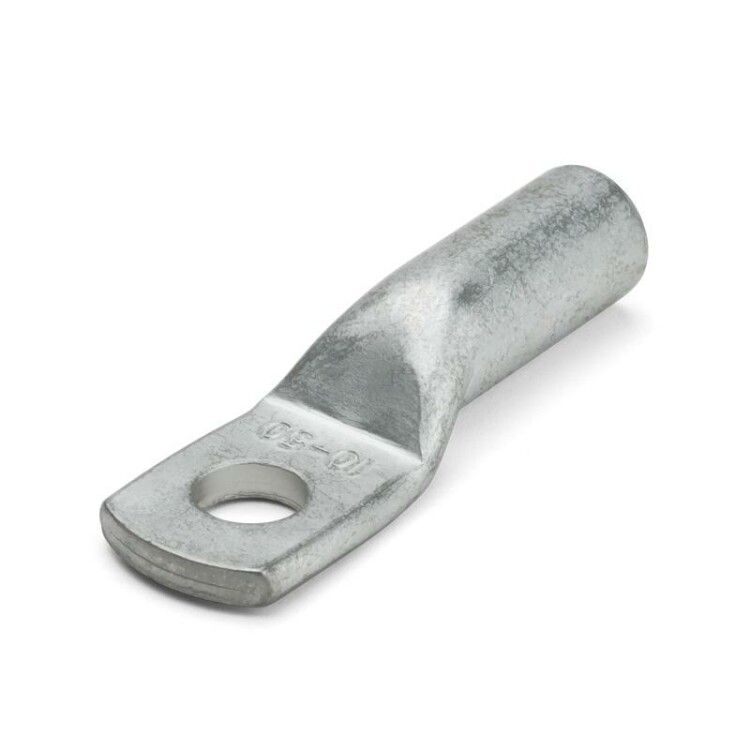

Наконечник кабельный ТМЛ(DIN) 120-10 - 65244 КВТ

Наконечник кабельный медный луженый ТМЛ(DIN) 120-10-15,5 от бренда КВТ (артикул 65244) предназначен для надёжного оконцевания медных кабелей сечением 120 мм² методом опрессовки. Применяется в силовых цепях до 35 кВ, особенно там, где важна устойчивость к коррозии и долговечность соединения.

Назначение и область применения

Наконечник кабельный медный луженый ТМЛ(DIN) 120-10-15,5 используется для оконцевания медных жил кабелей и проводов перед подключением к зажимам, шинам или другим элементам распределительных устройств. Подходит для установки в электроустановках постоянного и переменного тока до 35 кВ. Часто применяется в энергетике, промышленном оборудовании, трансформаторных подстанциях, системах автоматизации и на объектах с повышенной влажностью.

Технические характеристики

• Материал: рафинированная медь марки М1
• Номинальное сечение проводника: 120 мм²
• Диаметр отверстия: 10 мм
• Наружный диаметр: 21 мм
• Форма контактной площадки: кольцевая
• Угол соединения: 180° — прямое расположение кабеля относительно контакта
• Покрытие: луженое (олово-висмутовое, класс климатического исполнения Т2)
• Способ монтажа: опрессовка
• Количество монтажных отверстий: 1
• Номинальное напряжение: 35 кВ
• Стандарт: DIN 46235
• Количество в упаковке: 10 штук
• Цвет: серый

Совместимость и монтаж

Наконечник кабельный медный луженый ТМЛ(DIN) 120-10-15,5 совместим с гидравлическими и механическими клещами для опрессовки, оснащёнными матрицами, соответствующими стандарту DIN 46235. На трубной части нанесена двухдорожечная разметка — она указывает точное положение и количество запрессовок в зависимости от ширины матрицы. Для качественного соединения необходимо использовать матрицу, рассчитанную именно на сечение 120 мм² и диаметр отверстия 10 мм. Убедитесь, что зачищенная жила полностью вошла в трубку — не допускайте зазора между изоляцией и наконечником.

Безопасность и стандарты

Изделие соответствует немецкому стандарту DIN 46235 — одному из самых строгих и широко принятых нормативов на медные кабельные наконечники. Луженое покрытие обеспечивает защиту от коррозии даже в агрессивных средах, включая высокую влажность и перепады температур. Напряжение 35 кВ позволяет применять наконечник в распределительных сетях среднего напряжения, однако требуется соблюдение правил безопасности при работе под напряжением.

Преимущества

• Высокая электропроводность меди марки М1 снижает потери мощности и нагрев в месте соединения
• Олово-висмутовое лужение предотвращает окисление, продлевает срок службы и улучшает контакт при многократных сборках
• Кольцевая форма контактной площадки обеспечивает равномерное распределение усилия при затяжке болтом
• Разметка на трубке упрощает контроль качества опрессовки — исключает ошибки монтажа
• Соответствие DIN 46235 гарантирует взаимозаменяемость с другими изделиями этого стандарта по всему миру

Ограничения применения

• Не предназначено для работы с алюминиевыми жилами — возможен химический контакт и разрушение соединения
• Запрещается использование без опрессовки — просто вставлять жилу в отверстие нельзя
• Не рекомендуется применять в условиях постоянного воздействия открытого пламени или сверхвысоких температур (>150 °C)
• При использовании в помещениях с высокой концентрацией химически активных паров (например, в химпроизводстве) требуются дополнительные меры защиты

Примеры использования

• Подключение медных кабелей 120 мм² к шинным коллекторам в распределительных щитах 10–35 кВ
• Оконцевание фазных жил в трансформаторных подстанциях
• Присоединение кабелей к выводам выключателей нагрузки и разъединителей
• Монтаж силовых кабелей на промышленных конвейерах и станках с частотным регулированием

Практические советы

• Перед монтажом зачистите жилу точно на длину трубки наконечника — лишняя изоляция мешает плотному прилеганию
• Выбирайте матрицу для опрессовки по таблице производителя клещей — не подходят универсальные или некалиброванные
• Проверьте после опрессовки: соединение не должно иметь трещин, зазубрин или видимого смещения
• При необходимости — нанесите антиоксидантную смазку на поверхность контакта перед установкой в зажим
• Учитывайте посадочный диаметр 10 мм — он должен совпадать с диаметром болта или штыря, к которому будет подключаться наконечник
• Храните в сухом помещении — хотя лужение защищает от коррозии, длительное воздействие влаги может повлиять на целостность покрытия
