Наконечник кабельный ТМЛ(DIN) 185-12 - 65246 КВТ

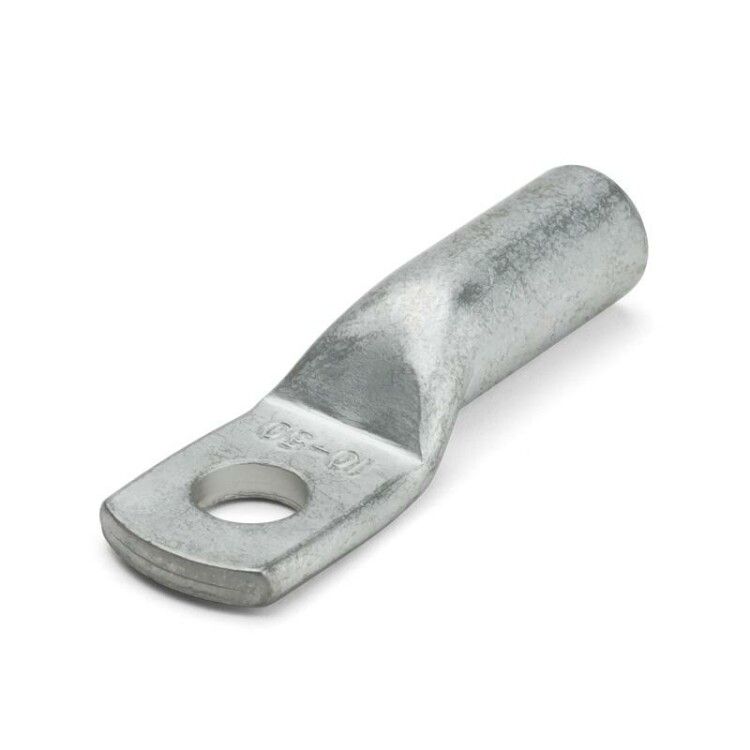

Наконечник луженый медный ТМЛ DIN 185-12-19 КВТ (10 шт/упак) предназначен для надёжного оконцевания медных кабелей и проводов сечением 185 мм2 методом опрессовки. Продукт соответствует международному стандарту DIN 46235 и применяется в силовых цепях до 35 кВ - особенно там, где важна устойчивость к коррозии и долговечность соединений.

Назначение и область применения

Наконечник луженый медный ТМЛ DIN 185-12-19 КВТ (10 шт/упак) используется для создания прочных и электрически надёжных соединений на концах медных жил. Подходит для оконцевания кабелей и проводов в распределительных устройствах, трансформаторах, щитах, подстанциях и других объектах среднего и высокого напряжения. Особенно эффективен в условиях повышенной влажности, агрессивной среды или открытого монтажа.

Технические характеристики

• Поперечное сечение жилы: 185 мм2
• Диаметр отверстия: 12 мм
• Наружный диаметр: 29 мм
• Тип покрытия: луженое (олово-висмутовое электролитическое)
• Угол соединения: 180° - прямое, без изгиба
• Количество монтажных отверстий: 1
• Форма контактной площадки: кольцевая
• Номинальное напряжение: до 35 кВ
• Материал: рафинированная медь марки М1
• Стандарт: DIN 46235
• Цвет: серый
• Способ монтажа: опрессовка

Совместимость и монтаж

Наконечник луженый медный ТМЛ DIN 185-12-19 КВТ (10 шт/упак) совместим с гидравлическими и механическими клещами для опрессовки, оснащёнными матрицами, подходящими под диаметр 12 мм и сечение 185 мм2. На трубной части нанесена двухдорожечная разметка - она указывает точное положение и количество зажимов в зависимости от ширины матрицы. Для качественного соединения необходимо использовать матрицу, рекомендованную производителем для данного типа наконечника. Убедитесь, что диаметр жилы точно соответствует 185 мм2 - перегрузка или недогрузка снижают надёжность контакта.

Безопасность и стандарты

Изделие соответствует немецкому стандарту DIN 46235 - одному из самых строгих и признанных в мире нормативов на медные кабельные наконечники. Это обеспечивает гарантированную электрическую безопасность, термическую стойкость и соответствие требованиям к изоляционным расстояниям. Напряжение до 35 кВ позволяет применять наконечник в сетях среднего класса напряжения, включая подземные кабельные линии и распределительные пункты. Лужёное покрытие предотвращает окисление меди, снижая риск нагрева и потери контакта.

Преимущества

• Высокая электропроводность благодаря материалу - рафинированной меди М1
• Защита от коррозии за счёт равномерного электролитического лужения
• Чёткая разметка на трубе упрощает контроль качества опрессовки
• Соответствие DIN 46235 повышает доверие при проверках и аудите
• Прямой угол (180°) удобен для компактной сборки в ограниченном пространстве
• Одно отверстие обеспечивает надёжное крепление болтом без перекосов

Ограничения применения

• Не предназначено для работы с алюминиевыми жилами - только для медных
• Не допускается использование с жилами меньшего сечения - возможен люфт и плохой контакт
• Не следует применять в условиях постоянного механического воздействия без дополнительной защиты
• Запрещено многократное демонтаж-монтаж - после одной опрессовки деформация металла делает повторное использование небезопасным
• Не рассчитан на работу выше 35 кВ - превышение напряжения требует специальных изоляторов и наконечников другого класса

Примеры использования

• Подключение кабеля 185 мм2 к выводу масляного трансформатора
• Оконцевание фазных жил в ячейке КРУ 10–35 кВ
• Соединение медного кабеля с шиной в распределительном щите подстанции
• Монтаж заземления на крупных промышленных установках
• Прокладка кабельных линий в туннелях, коллекторах, канализационных камерах - где требуется защита от влаги

Практические советы

• Перед опрессовкой удалите изоляцию с жилы точно на длину втулки - не более и не менее
• Обязательно используйте матрицу, указанную в техническом руководстве КВТ для ТМЛ-DIN 185
• Проверьте глубину входа жилы - она должна полностью войти в втулку, чтобы не было выступающих проволочек
• После опрессовки осмотрите место соединения: трещины, сколы или неравномерная деформация - признак брака
• При работе в сыром помещении дополнительно смажьте контактную поверхность антикоррозийной пастой перед затяжкой болта
• Храните наконечники в сухом месте - даже лужёные элементы могут окисляться при длительном контакте с влагой и солями
