Наконечник кабельный ТМЛ(DIN) 35-10 - 58659 КВТ

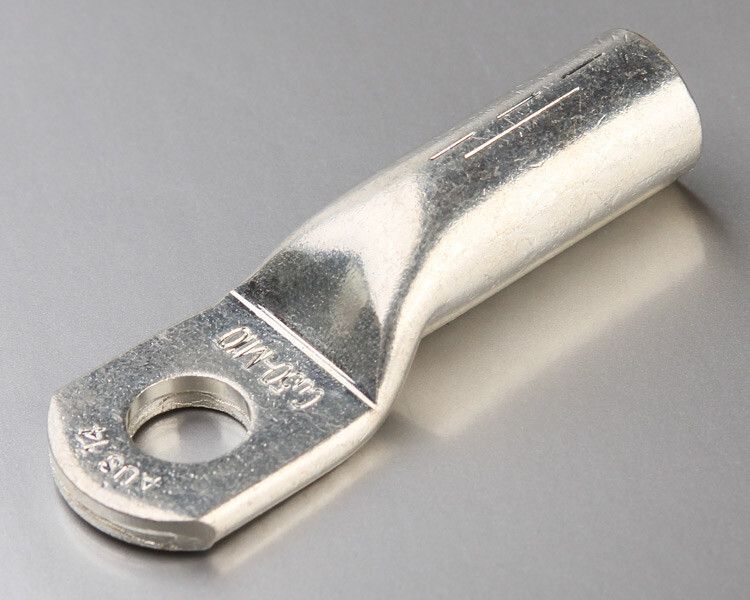

Наконечник луженый медный ТМЛ DIN 35-10-8.2 КВТ (50 шт/упак) предназначен для надёжного оконцевания медных кабелей сечением 35 мм2 методом опрессовки. Продукт соответствует международному стандарту DIN 46235 и применяется в силовых цепях до 35 кВ. Бренд КВТ обеспечивает соответствие серийным требованиям к качеству и долговечности.

Назначение и область применения

Наконечник луженый медный ТМЛ DIN 35-10-8.2 КВТ используется для создания прочного и токопроводящего соединения между медным кабелем и зажимом, контактом или шиной. Подходит для оконцевания жил в распределительных устройствах, трансформаторах, щитах, коммуникационном оборудовании и других системах высокого напряжения. Особенно эффективен там, где важны устойчивость к коррозии и стабильность контакта.

Технические характеристики

• Материал: Рафинированная медь марки М1 - высокая проводимость и механическая однородность.
• Номинальное сечение кабеля: 35 мм2 - совпадает с классическими сечениями средних и крупных силовых кабелей.
• Внутренний диаметр: 10 мм - точно соответствует внешнему диаметру изоляции кабеля этого сечения.
• Наружный диаметр: 12,5 мм - позволяет легко установить в стандартные зажимы и клеммы.
• Покрытие: Луженое (олово-висмутовое, электролитическое) - защищает от окисления, снижает переходное сопротивление, повышает срок службы в агрессивной среде.
• Номинальное напряжение: До 35 кВ - рассчитан на работу в сетях среднего напряжения.
• Способ монтажа: Опрессовка - требует специальных клещей и матриц, исключает пайку.
• Форма контактной площадки: Кольцевая - равномерное распределение усилия при затяжке.
• Угол соединения: 180° - прямое расположение кабеля и вывода, удобно для компактной сборки.
• Количество монтажных отверстий: Одно - для фиксации болтовым соединением.
• Нормативный документ: DIN 46235 - европейский эталон качества для медных наконечников.
• Цвет: Серый - результат лужения, не влияет на функциональность.

Совместимость и монтаж

Наконечник луженый медный ТМЛ DIN 35-10-8.2 КВТ совместим с любыми инструментами для опрессовки, поддерживающими матрицы шириной, соответствующей двум дорожкам на трубной части наконечника. Для правильного монтажа необходимо использовать матрицу, подходящую по профилю и глубине - проверьте её маркировку. Убедитесь, что диаметр кабеля (без изоляции) не превышает 10 мм. После опрессовки проверьте герметичность соединения: металл должен плотно обхватывать жилу без видимых трещин или перекосов.

Безопасность и стандарты

Изделие соответствует стандарту DIN 46235 - самому распространённому и строгому нормативу для медных кабельных наконечников в Европе. Это гарантирует точность геометрии, термическую стойкость и безопасную работу при напряжении до 35 кВ. Луженое покрытие предотвращает образование оксидов, которые могут вызвать нагрев и выход из строя соединения. Соответствует требованиям безопасности IEC 60228 и ГОСТ Р 50571.5.52.

Преимущества

• Высокая электропроводность меди M1 минимизирует потери энергии.
• Электролитическое лужение увеличивает срок службы в условиях повышенной влажности, химической активности или температурных колебаний.
• Двухдорожечная разметка на трубе упрощает контроль качества опрессовки - достаточно выбрать нужную пару бороздок под вашу матрицу.
• Готовый к использованию формат - 50 штук в упаковке - экономит время при масштабных работах.
• Совместимость с большинством профессиональных инструментов для опрессовки - не требуется специализированных устройств.

Ограничения применения

• Не предназначается для многожильных алюминиевых кабелей - материал и форма рассчитаны только на медь.
• Запрещено применять с пайкой - лудирование не выдержит , возможен отрыв слоя.
• Не рекомендовано использование в условиях постоянного воздействия открытого пламени или сверхвысоких температур (>150 C).
• Подходит только для кабелей с внешним диаметром жилы ≤10 мм - большие жилы не войдут.
• Только для стационарных установок - не предназначен для частых изгибов или мобильных соединений.

Примеры использования

• Оконцевание медных кабелей 3×35 мм2 перед подключением к автоматическим выключателям в распределительных щитах 10–35 кВ.
• Подключение к шинам в трансформаторных подстанциях и ячейках КРУ.
• Сборка заземляющих контуров в промышленных объектах с высокой влажностью (водоканалы, насосные станции).
• Монтаж в электрооборудовании судов, метрополитенов и тепловых электростанций - где необходима длительная надёжность.

Практические советы

• Перед монтажом удалите изоляцию так, чтобы длина свободной жилы была чуть больше длины трубки наконечника - это обеспечит полную заполненность.
• Выбирайте матрицу по отметкам на трубке: две дорожки указывают на два варианта опрессовки - выбирайте ту, которая соответствует ширине ваших клещей.
• Проверяйте давление опрессовки - недостаточно сдавленный наконечник будет люфтить, слишком сильно - деформируется жила.
• Храните упаковку в сухом месте - даже лужёные наконечники могут потерять антикоррозийные свойства при длительном контакте с солёными испарениями.
• Артикул 58659 - это именно тот вариант, который стоит заказывать при замене старых аналогов по DIN 46235 - он полностью взаимозаменяем.
