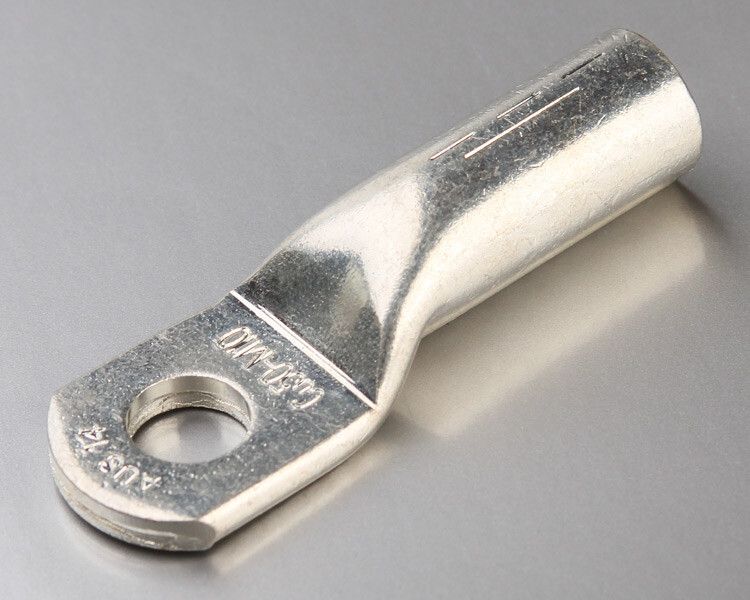

Наконечник кабельный ТМЛ(DIN) 6-6 - 58650 КВТ

Наконечник кабельный медный луженый ТМЛ(DIN) 6-6-3,8 (100 шт/упак) КВТ предназначен для надёжного оконцевания медных проводов сечением 6 мм2 методом опрессовки. Благодаря лужёному покрытию и соответствию стандарту DIN 46235, этот наконечник обеспечивает устойчивый контакт даже в агрессивных средах. Применяется в силовых цепях до 35 кВ, особенно там, где важна долговечность соединений.

Назначение и область применения

Наконечник кабельный медный луженый ТМЛ(DIN) 6-6-3,8 (100 шт/упак) КВТ используется для оконцевания однопроволочных и многопроволочных медных жил. Подходит для создания прочных, долговечных соединений в распределительных щитах, трансформаторах, двигателях, автоматике и других устройствах, работающих под нагрузкой до 35 кВ. Особенно эффективен в условиях повышенной влажности, перепадов температур и воздействия химически активных веществ.

Технические характеристики

• Номинальное сечение провода: 6 мм2
• Внутренний диаметр гильзы: 3,8 мм - подходит для жил этого сечения
• Наружный диаметр: 5,5 мм - позволяет легко установить в клеммы и зажимы
• Материал: рафинированная медь марки М1 - высокая электропроводность и механическая прочность
• Покрытие: олово-висмутовое лужение - защищает от окисления и снижает переходное сопротивление
• Форма контактной площадки: кольцевая - равномерное распределение усилия при затяжке болта
• Количество монтажных отверстий: 1 - совместим с большинством стандартных клеммных колодок
• Угол соединения: 180° - прямое расположение провода относительно контакта
• Стандарт: DIN 46235 - международно признанный норматив для медных наконечников
• Номинальное напряжение: 35 кВ - допустимо применение в высоковольтных системах
• Цвет: серый - визуально отличается от немедных аналогов

Совместимость и монтаж

Наконечник кабельный медный луженый ТМЛ(DIN) 6-6-3,8 (100 шт/упак) КВТ монтируется исключительно методом опрессовки специальными клещами. Для правильного соединения необходимо использовать матрицу, соответствующую ширине гильзы. На поверхности трубки нанесена двухдорожечная разметка - она указывает точное положение для одной или двух опрессовок в зависимости от типа инструмента. Убедитесь, что провод полностью вошёл в гильзу до упора перед опрессовкой. После монтажа проверьте герметичность соединения - лужёное покрытие не требует дополнительной изоляции, но можно использовать термоусадочные трубки для защиты от внешних факторов.

Безопасность и стандарты

Изделие соответствует стандарту DIN 46235 - самому распространённому и строгому европейскому регламенту на медные кабельные наконечники. Это гарантирует соответствие размеров, механической прочности и электрической безопасности. Лужёное покрытие выполнено в соответствии с климатическим исполнением «Т2», что подтверждает устойчивость к коррозии в условиях повышенной влажности и агрессивной среды. Напряжение 35 кВ позволяет использовать наконечник в сетях среднего класса напряжения, однако не рекомендуется для работы в высоковольтных камерах без дополнительной изоляционной подготовки.

Преимущества

• Высокая электропроводность меди М1 минимизирует потери энергии и нагрев
• Олово-висмутовое лужение предотвращает окисление, продлевает срок службы и улучшает контакт при многократных подключениях
• Разметка на гильзе упрощает процесс опрессовки и исключает ошибки монтажа
• Соответствие DIN 46235 обеспечивает взаимозаменяемость с другими изделиями этого стандарта
• Кольцевая форма контактной площадки равномерно распределяет давление при затяжке, снижая риск повреждения клеммы

Ограничения применения

• Не предназначены для алюминиевых проводов - использование с алюминием вызовет электрохимическую коррозию
• Не подходят для монтажа без опрессовки - скручивание или пайка недопустимы
• Не следует применять в условиях постоянного погружения в воду - хотя IP-класс не указан, лужение не заменяет герметизации
• Запрещено использовать при температурах выше +105 C длительное время - материал может потерять механическую целостность
• Не рекомендован для частых вибраций без фиксации корпусом - возможен люфт и истирание контактов

Примеры использования

• Подключение медных кабелей к клеммным колодкам в распределительном щите 10 кВ
• Оконцевание жил в частотных преобразователях и промышленных двигателях
• Соединение проводов в осветительных и силовых цепях на объектах с высокой влажностью - теплицы, водоочистные станции
• Монтаж в системах управления технологическими линиями, где требуется надёжность и ремонтопригодность

Практические советы

• Перед монтажом удалите изоляцию точно на длину гильзы - лишняя часть провода внутри увеличит сопротивление
• Выбирайте матрицы опрессовки по разметке на наконечнике - одна дорожка = один отпечаток, две дорожки = два отпечатка
• Проверяйте плотность опрессовки: после сжатия гильза должна плотно обхватывать провод без видимых трещин
• Храните наконечники в сухом месте - даже лужёные изделия могут окисляться при длительном контакте с влагой
• При использовании в панелях с ограниченным пространством учтите наружный диаметр 5,5 мм - он влияет на шаг клемм
• Этот наконечник - часть серии КВТ с 33 типоразмерами; если вам нужен другой размер, выбирайте аналогичную модель с изменённым сечением
