Наконечник кабельный ТМЛ(DIN) 70-10 - 58662 КВТ

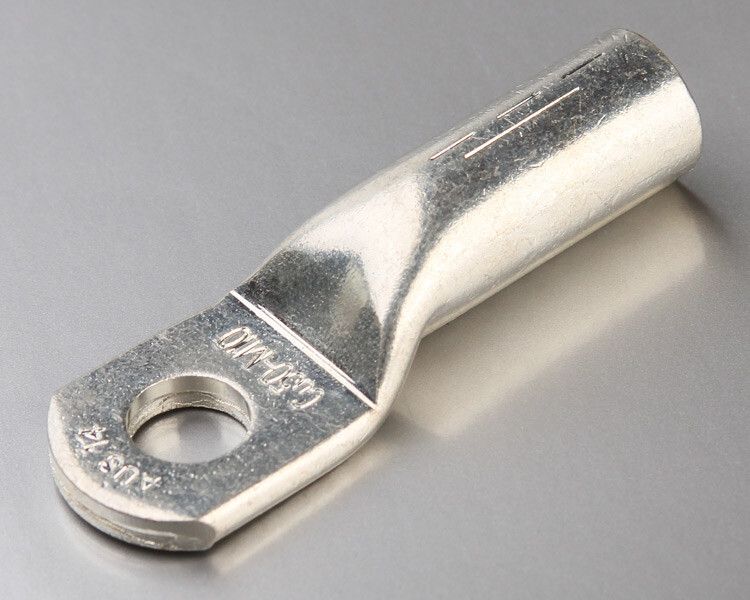

Наконечник кабельный медный луженый ТМЛ(DIN) 70-10-11,5 от КВТ предназначен для надёжного оконцевания медных кабелей сечением 70 мм2 методом опрессовки. Этот продукт из серии ТМЛ(DIN) соответствует международному стандарту DIN 46235 и применяется в силовых цепях до 35 кВ - от распределительных устройств до промышленного оборудования.

Назначение и область применения

Наконечник кабельный медный луженый ТМЛ(DIN) 70-10-11,5 используется для создания прочного и долговечного соединения между медным кабелем и зажимом, болтом или шиной. Применяется там, где требуется устойчивость к механическим нагрузкам и коррозии - в электроустановках, трансформаторах, щитах, на подстанциях и в промышленных системах управления.

Технические характеристики

• Номинальное сечение проводника: 70 мм2
• Диаметр отверстия: 10 мм
• Наружный диаметр: 16,5 мм
• Форма контактной площадки: кольцевая
• Угол соединения: 180° (прямой)
• Количество монтажных отверстий: 1
• Номинальное напряжение: до 35 кВ
• Материал: рафинированная медь марки М1
• Покрытие: электролитическое лужение оловом-висмутом
• Способ монтажа: опрессовка
• Стандарт: DIN 46235
• Цвет: серый
• Количество в упаковке: 50 штук

Совместимость и монтаж

Наконечник кабельный медный луженый ТМЛ(DIN) 70-10-11,5 совместим с пресс-клещами, оснащёнными матрицами для опрессовки кабелей 70 мм2. На трубной части нанесена двухдорожечная разметка - она указывает точное положение и количество запрессовок в зависимости от ширины матрицы. Для качественного соединения необходимо использовать матрицу, соответствующую стандарту DIN 46235. Убедитесь, что диаметр отверстия 10 мм подходит к вашему болтовому соединению или шине.

Безопасность и стандарты

Изделие соответствует немецкому стандарту DIN 46235 - одному из самых строгих и широко принятых нормативов на медные кабельные наконечники. Это обеспечивает гарантированную безопасность при работе под напряжением до 35 кВ. Луженое покрытие снижает риск окисления контакта, предотвращает нагрев при больших токах и повышает надёжность в условиях повышенной влажности.

Преимущества

• Высокая электропроводность благодаря материалу - меди марки М1
• Защита от коррозии за счёт многослойного оловянно-висмутового лужения
• Чёткая разметка на трубе позволяет точно выполнять опрессовку без лишних усилий
• Прямой угол (180°) удобен для прямого подключения к шинам и зажимам
• Сертифицированное соответствие DIN 46235 исключает риски несоответствия в проектах

Ограничения применения

Наконечник кабельный медный луженый ТМЛ(DIN) 70-10-11,5 не предназначен для работы с алюминиевыми проводами - он рассчитан только на медь. Также не рекомендуется применять его в средах с постоянным воздействием агрессивных химикатов (например, кислотных паров), даже при наличии лужения. Температурный режим ограничен рабочими условиями кабельной системы - не выше +90C длительно, и не более +130C кратковременно.

Примеры использования

• Подключение силовых кабелей к шинам в распределительном щите 10(6)/0,4 кВ
• Оконцевание фазных жил кабелей на входе в трансформаторную подстанцию
• Запайка медных проводов в частотных преобразователях и промышленных станках
• Монтаж заземляющих контуров в энергоёмких объектах (заводы, котельные)

Практические советы

• Перед опрессовкой удалите изоляцию с кабеля на длину, равную глубине гильзы наконечника - не больше и не меньше.
• Используйте только матрицы, соответствующие DIN 46235 - неверный инструмент приведёт к слабому контакту или трещинам в металле.
• Проверьте посадочный диаметр 10 мм перед установкой - он должен плотно подходить к болту или зажиму, чтобы избежать люфта.
• Храните наконечники в сухом месте - хотя они луженые, длительное воздействие влаги может вызвать потемнение поверхности (не влияет на работу, но затрудняет визуальный контроль).
• Этот наконечник - часть серии ТМЛ(DIN): если вам нужны другие сечения (от 6 до 625 мм2), выбирайте аналогичные модели из этой же серии - они взаимозаменяемы по стандарту.
