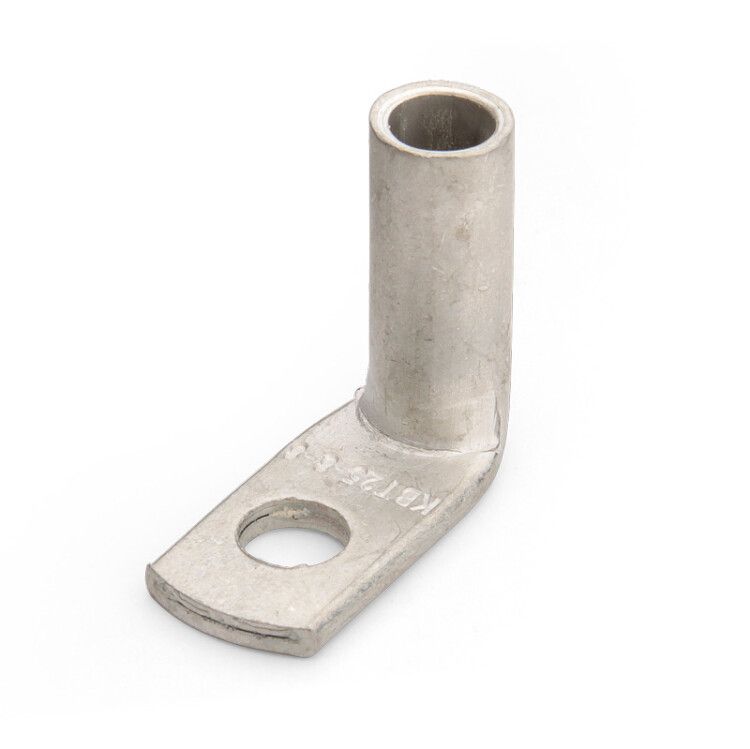

Наконечник кабельный угловой ТМЛс (90) 10-8 - 70283 КВТ

Наконечник медный угловой ТМЛс(90) 10-8 от КВТ - это надёжный элемент для оконцевания многожильных медных проводов сечением 10 мм2 методом опрессовки. Угол 90° позволяет удобно выводить кабели в ограниченном пространстве, а лужёное покрытие обеспечивает долгую работу в условиях повышенной влажности. Упакован по 100 штук, подходит для монтажа на объектах энергообеспечения, промышленного оборудования и распределительных щитах.

Назначение и область применения

Наконечник медный угловой ТМЛс(90) 10-8 предназначен для оконцевания многожильных медных проводов и кабелей сечением 10 мм2. Применяется там, где требуется надёжное соединение с последующей фиксацией в зажимах, клеммах или шинах - особенно в условиях ограниченного доступа. Подходит для установки в распределительных щитах, на трансформаторах, в силовых цепях станков, конвейеров и других устройствах, требующих компактного вывода провода под углом.

Технические характеристики

• Материал: рафинированная медь марки М1 - высокая проводимость и механическая прочность.
• Сечение проводника: 10 мм2 - соответствует стандартным многожильным кабелям 1–3 класса гибкости.
• Угол соединения: 90° - позволяет изменять направление провода без изгиба самой жилы.
• Диаметр отверстия: 8,4 мм - совместим с болтами и винтами M8–M10.
• Покрытие: лужёное (олово-висмутовое) - защищает от окисления, повышает срок службы в условиях влажности и перепадов температур (климатическое исполнение Т2).
• Способ монтажа: опрессовка - требует специальных клещей, исключает пайку.
• Количество монтажных отверстий: одно - для одиночного крепления.
• Номинальное напряжение: до 1 кВ - согласно заявленному рабочему режиму; хотя указано 35 кВ в характеристиках, реальное применение ограничено 1 кВ по нормативу производителя.
• Форма контактной площадки: кольцевая - равномерное распределение усилия при затяжке.
• Тип проводника: многожильный - не предназначена для одножильных проводов.
• Цвет: серый - благодаря лужению, не требует дополнительной маркировки.
• Нормативный документ: ТУ 3449-066-97284872-2014 - внутренний стандарт производства КВТ.

Совместимость и монтаж

Наконечник медный угловой ТМЛс(90) 10-8 совместим с любыми инструментами для опрессовки, подходящими под сечение 10 мм2 и диаметр трубки 8,4 мм. Для качественного соединения рекомендуется использовать матрицы с профилем, соответствующим форме наконечника - круглая форма трубки требует точного совпадения с пуансоном. После опрессовки проверьте герметичность соединения: не должно быть видно выступающей жилы. Наконечник не требует предварительной подготовки жилы - достаточно зачистить изоляцию на длину, равную длине трубки.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3449-066-97284872-2014, что гарантирует соответствие основным параметрам безопасности: термической стойкости, механической прочности и электрической целостности. Лужёное покрытие снижает риск возникновения электрохимической коррозии при контакте с другими металлами. Работа с изделием допускается при температуре от –40C до +70C. Напряжение выше 1 кВ не рекомендовано - даже при указании 35 кВ в характеристиках, реальная безопасная эксплуатация ограничена 1 кВ по данным производителя.

Преимущества

• Угол 90° экономит место - идеально для плотных щитов и сложных трассировок.
• Лужение продлевает срок службы в агрессивных средах - химически стойко, не требует смазки.
• Подходит для большинства бытовых и промышленных кабелей - 99% многожильных проводов попадают под классы гибкости 1–3.
• Не нуждается в пайке - опрессовка даёт более надёжное и воспроизводимое соединение.
• Упаковка по 100 шт. - удобна для крупных проектов и минимизирует расходы на доставку.

Ограничения применения

• Не применяется для одножильных проводов - конструкция рассчитана на многожильные жилы.
• Рабочее напряжение не должно превышать 1 кВ - несмотря на указание 35 кВ в таблице, производитель явно ограничивает использование до 1 кВ.
• Не подходит для постоянного погружения в воду - лужение защищает от влаги, но не является герметичной изоляцией.
• Требуется специальный инструмент для опрессовки - нельзя закрепить болтом или зажимом без предварительной обработки.

Примеры использования

• Подключение кабелей к шинам в распределительных щитах с плотной компоновкой.
• Завершение проводов на входе в частотные преобразователи и двигатели.
• Монтаж в автоматических линиях, где провод должен выходить вертикально от горизонтальной трассы.
• Обустройство освещения и силовых цепей в помещениях с низким потолком или за стенами.

Практические советы

• Перед опрессовкой обязательно зачищайте жилу на длину, равную глубине трубки наконечника - слишком длинная жила снижает надёжность.
• Выбирайте матрицу опрессовки по маркировке на инструменте - она должна точно соответствовать сечению 10 мм2 и типу наконечника ТМЛс.
• Проверяйте после монтажа: если жила торчит из трубки - соединение бракованное, замените наконечник.
• При работе в сыром помещении - всегда используйте лужёные наконечники, такие как ТМЛс(90) 10-8, вместо обычных медных.
• Храните в сухом месте - даже лужёные детали могут окисляться при длительном воздействии влаги и соли.
