Наконечник кабельный угловой ТМЛс (90) 35-10 - 70289 КВТ

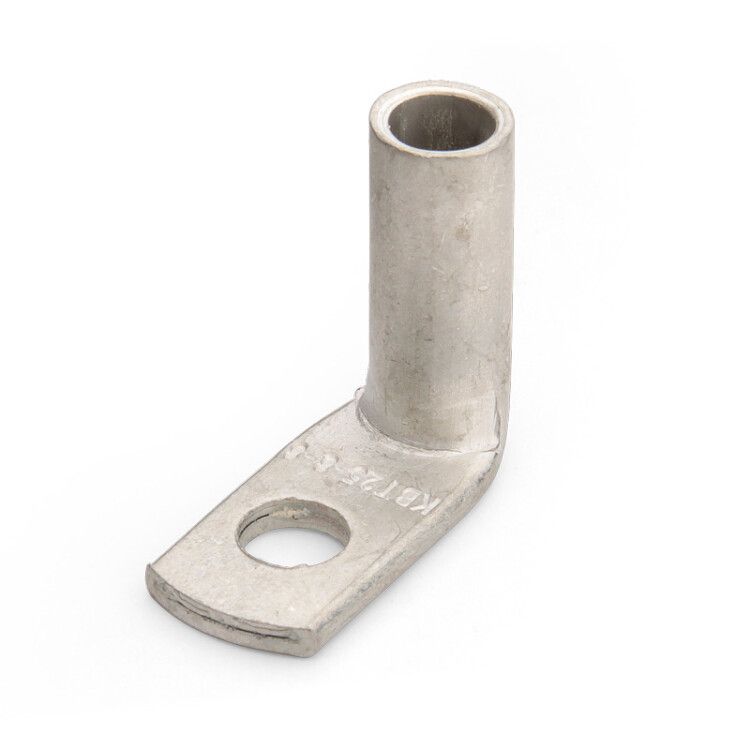

Наконечник кабельный угловой ТМЛс(90) 35-10 от бренда КВТ предназначен для надёжного оконцевания многожильных медных кабелей сечением 35 мм2 с углом изгиба 90°, обеспечивая удобство монтажа в условиях ограниченного пространства. Артикул 70289 соответствует требованиям ТУ 3449-066-97284872-2014.

Назначение и область применения

Наконечник кабельный угловой ТМЛс(90) 35-10 используется для оконцевания медных многожильных проводников методом опрессовки. Подходит для подключения к шинам, зажимам и другим элементам распределительных устройств, где требуется изменить направление тока на 90°. Применяется в силовых щитах, подстанциях, на промышленном оборудовании, особенно там, где доступ к точке соединения затруднён - например, в плотно укомплектованных шкафах или за стенками оборудования.

Технические характеристики

• Номинальное сечение проводника: 35 мм2
• Диаметр отверстия: 10,5 мм
• Метрический размер резьбы: M10
• Угол соединения: 90°
• Материал: рафинированная медь марки М1
• Покрытие: олово-висмутовое лужение (климатическое исполнение Т2)
• Способ монтажа: опрессовка
• Форма контактной площадки: кольцевая
• Тип проводника: многожильный
• Рабочее напряжение: до 1 кВ
• Количество монтажных отверстий: 1
• Цвет: серый
• Нормативный документ: ТУ 3449-066-97284872-2014

Совместимость и монтаж

Наконечник кабельный угловой ТМЛс(90) 35-10 совместим с кабелями и проводами, имеющими многожильную медную жилу классов гибкости 1–3. Для монтажа необходима опрессовка специальным клещами с матрицей, подходящей под сечение 35 мм2. Угловой дизайн позволяет избежать перегиба кабеля в узких местах. Отверстие диаметром 10,5 мм соответствует болтам M10, что обеспечивает надёжное крепление на шинах и клеммах. Лужёное покрытие снижает риск окисления и улучшает контакт при длительной эксплуатации.

Безопасность и стандарты

Изделие соответствует техническим условиям ТУ 3449-066-97284872-2014. Напряжение до 1 кВ указывает на применение в низковольтных сетях. Лужёное покрытие повышает устойчивость к влаге и коррозии, что важно для работы в помещениях с повышенной влажностью или в условиях колебаний температур. Не предназначено для высоковольтных систем выше 1 кВ - использование при 35 кВ невозможно и опасно.

Преимущества

• Угол 90° позволяет компактно размещать соединения в плотных распределительных устройствах
• Лужёное покрытие предотвращает окисление меди, продлевая срок службы контакта
• Подходящий диаметр отверстия (10,5 мм) гарантирует совместимость с большинством стандартных болтов M10
• Материал - медь М1 - обеспечивает низкое переходное сопротивление и хорошую теплопроводность
• Оптимально подобрана форма под опрессовку для жил всех трёх классов гибкости, встречающихся в бытовых и промышленных кабелях

Ограничения применения

• Не применяется для одножильных проводов - только для многожильных
• Недопустимо использовать при напряжении свыше 1 кВ - изделие не рассчитано на высоковольтные сети
• Не рекомендовано для открытой установки вне помещений без защиты от осадков и прямого UV-воздействия
• Требуется строго соблюдать усилие опрессовки; недостаточное или избыточное давление приведёт к плохому контакту или повреждению наконечника

Примеры использования

• Подключение кабеля к шине заземления внутри распределительного щита
• Присоединение фазного провода к автоматическому выключателю в тесном шкафу
• Монтаж в цепях управления станков, конвейеров, насосных станций
• Замена старого наконечника в существующих силовых цепях с сохранением угла прокладки

Практические советы

• Перед опрессовкой проверьте соответствие сечения кабеля 35 мм2 - не используйте для меньших или больших жил
• Выбирайте клещи с матрицей, указанной для сечения 35 мм2 и типа наконечника ТМЛс
• После опрессовки проверьте прочность соединения - попробуйте слегка потянуть провод; он не должен выскользнуть
• При использовании в агрессивной среде (высокая влажность, химикаты) дополнительно смажьте место контакта антикоррозийной пастой
• Обратите внимание на посадочный диаметр отверстия - 10,5 мм требует болта M10, а не M8 или M12
