Наконечник кабельный угловой ТМЛс (90) 95-12 - 70295 КВТ

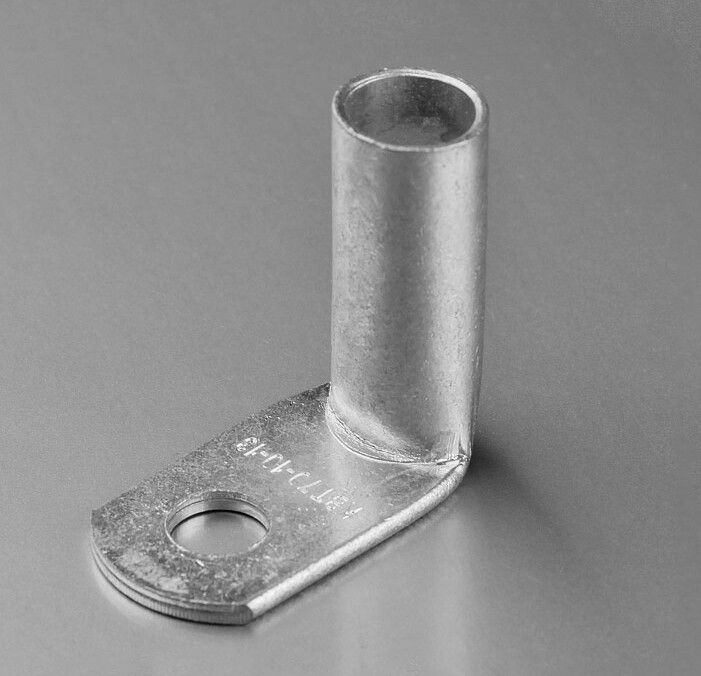

Наконечник кабельный угловой медный луженый ТМЛс(90) 95-12 от бренда КВТ предназначен для надёжного оконцевания многожильных медных кабелей сечением 95 мм2 методом опрессовки. Угловая форма позволяет удобно выводить кабель под прямым углом, что особенно важно при монтаже в плотных распределительных устройствах. Упакован по 25 штук - оптимально для профессионального использования.

Назначение и область применения

Наконечник кабельный угловой медный луженый ТМЛс(90) 95-12 используется для оконцевания многожильных медных проводов и кабелей сечением 95 мм2. Применяется там, где требуется изменить направление кабеля на 90° - например, при подключении к шинным системам, автоматическим выключателям, рубильникам или трансформаторам в щитах с ограниченным пространством. Подходит для силовых цепей до 35 кВ, хотя рекомендовано использование в сетях до 1 кВ согласно практическому применению.

Технические характеристики

• Материал: рафинированная медь марки М1 - высокая проводимость и механическая прочность
• Сечение проводника: 95 мм2 - совместим с кабелями типа АВВГ, ВВГ, NYM и аналогичными
• Угол соединения: 90° - обеспечивает компактную маршрутизацию кабеля
• Покрытие: лужёное (олово-висмутовое) - защищает от коррозии, снижает переходное сопротивление, соответствует климатическому исполнению Т2
• Диаметр отверстия: 13 мм - подходит для болтов M12
• Количество монтажных отверстий: одно - стандартная конфигурация для однополюсного подключения
• Способ монтажа: опрессовка - требует специальных клещей с матрицей под 95 мм2
• Номинальное напряжение: до 35 кВ - технический предел; безопасно использовать до 1 кВ
• Форма контактной площадки: кольцевая - равномерное распределение усилия при затяжке
• Цвет: серый - благодаря лужению, не требует покраски
• Нормативный документ: ТУ 3449-066-97284872-2014

Совместимость и монтаж

Наконечник ТМЛс(90) 95-12 совместим с многожильными проводниками 1, 2 и 3 классов гибкости - то есть с большинством строительных и промышленных кабелей. Для монтажа необходимы опрессовочные клещи с матрицей, подходящей под сечение 95 мм2 и тип наконечника (угловой, лужёный). Не допускается использование плоскогубцев или других инструментов - это приведёт к плохому контакту и перегреву. После опрессовки проверьте герметичность соединения: металл должен быть равномерно деформирован вокруг жилы без зазоров.

Безопасность и стандарты

Изделие изготовлено в соответствии с ТУ 3449-066-97284872-2014. Лужёное покрытие повышает устойчивость к влаге и химической коррозии, что делает наконечник пригодным для работы в условиях повышенной влажности (класс исполнения Т2). Напряжение до 35 кВ указано как максимальное техническое значение, однако в реальных условиях рекомендуется применять его в сетях до 1 кВ - такова практика эксплуатации, закреплённая в описании производителя.

Преимущества

• Угловая форма экономит место в щитах и распределительных камерах
• Лужение увеличивает срок службы и снижает риск окисления контакта
• Подходящий диаметр отверстия (13 мм) легко сочетается с популярными болтами M12
• Работает с широким спектром кабелей - от бытовых до промышленных
• Высокая надёжность при опрессовке - минимизирует нагрев и потери энергии

Ограничения применения

• Не предназначена для одножильных проводов - возможна порча жилы при опрессовке
• Не следует использовать в средах с постоянным воздействием кислот, щелочей или солевых паров - даже лужение имеет свои пределы
• Запрещено применять при температуре выше +80C длительно - материал теряет механическую устойчивость
• Не подходит для подключения к шинам с шагом менее 13 мм - из-за физического размера отверстия

Примеры использования

• Подключение кабеля 95 мм2 к входному автомату в распределительном щите
• Присоединение к шине PE/N в ящике управления насосной станции
• Монтаж в частично заполненных щитах, где нельзя сделать прямой выход кабеля
• Обвязка силового кабеля в трансформаторной будке с ограниченным доступом

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину втулки - не больше и не меньше
• Выбирайте клещи с регулировкой давления - переопрессовка разрушает медь, недопрессовка даёт слабый контакт
• Проверяйте посадку после монтажа: попробуйте слегка повернуть наконечник - он не должен вращаться на жиле
• При установке в щитах с множеством кабелей - группируйте одинаковые по сечению наконечники, чтобы не путать размеры
• Храните в сухом месте - даже лужёные наконечники могут окисляться при долгом контакте с влагой
