Наконечник кабельный кольцевой изолированный ВНКИ 2.5-5 серия ПРОФИ - 66633 КВТ

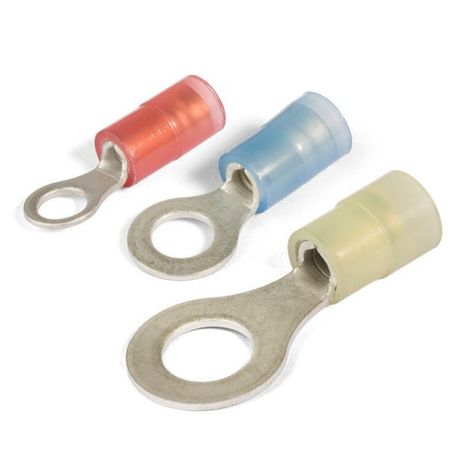

Наконечник кабельный кольцевой виброустойчивый изолированный ВНКИ 2,5-5 от КВТ предназначен для надёжного оконцевания многопроволочных медных проводов сечением 2,5 мм2 с последующей фиксацией на винтовых клеммах. Благодаря усиленной конструкции и изоляции из нейлона, этот наконечник особенно эффективен в условиях вибраций и высоких температур.

Назначение и область применения

Наконечник кабельный кольцевой виброустойчивый изолированный ВНКИ 2,5-5 используется для оконцевания медных проводов перед подключением к клеммным блокам, автоматическим выключателям, контакторам и другому электрооборудованию. Подходит для установки в промышленном оборудовании, где важна устойчивость к вибрациям - например, на станках, конвейерах, транспортерах, в системах управления и распределительных щитах. Номинальное напряжение до 0,69 кВ позволяет применять его в сетях переменного тока до 690 В.

Технические характеристики

• Номинальное поперечное сечение провода: 2,5 мм2
• Диаметр отверстия: 5 мм
• Материал наконечника: медь марки М1
• Покрытие: электролитическое лужение - повышает антикоррозийную стойкость и улучшает контакт
• Материал изоляции: самозатухающий нейлон, без галогенов
• Температурная стойкость изоляции: до 105 C
• Цвет изоляции: синий
• Форма контактной площадки: кольцевая
• Способ монтажа: опрессовка
• Нормативный документ: ТУ 3424-001-59861269-2004
• Количество в упаковке: 100 штук

Совместимость и монтаж

Наконечник ВНКИ 2,5-5 совместим с проводами из многожильной меди, соответствующими сечению 2,5 мм2. Для монтажа требуется специальный пресс-клещи с матрицей, подходящей для опрессовки таких наконечников. Особенность конструкции - возможность опрессовки проводника даже поверх изолирующей манжеты, что исключает её повреждение во время работы. Конусообразный вход «Easy Entry» обеспечивает лёгкое и точное заводирование жилы в клемму, снижая риск перегиба или выпадения проводников. Поперечные засечки внутри трубки усиливают механическое сцепление с жилой, предотвращая проскальзывание.

Безопасность и стандарты

Изоляция выполнена из самозатухающего нейлона, который не распространяет горение и не содержит галогенов - это снижает выделение токсичных веществ при перегреве. Температурная стойкость до 105 C соответствует требованиям для длительной эксплуатации в нагруженных цепях. Применение соответствует отраслевому стандарту ТУ 3424-001-59861269-2004. Напряжение 0,69 кВ допускает использование в бытовых и промышленных сетях до 690 В.

Преимущества

• Усиленная медная втулка увеличивает механическую прочность соединения на 25–30%, делая его виброустойчивым
• Полупрозрачная изоляционная манжета позволяет визуально контролировать глубину запрессовки жилы
• Расширенные диапазоны опрессовки обеспечивают стабильное качество соединения даже при небольших отклонениях сечения провода
• Лужёное покрытие уменьшает переходное сопротивление и защищает от окисления
• Синий цвет изоляции упрощает визуальную идентификацию сечения при сборке

Ограничения применения

Наконечник ВНКИ 2,5-5 не предназначен для однопроволочных (монолитных) проводов - он рассчитан исключительно на многопроволочные медные жилы. Не рекомендуется использовать при температурах выше 105 C - это может привести к деформации изоляции. Также не следует применять в средах с постоянным воздействием открытого пламени или агрессивными химическими веществами, которые могут разрушить нейлоновую оболочку. Диаметр отверстия 5 мм ограничивает использование только с винтовыми клеммами этого размера - не подходит для более крупных или меньших клемм.

Примеры использования

• Подключение силовых кабелей к клеммам частотных преобразователей на производстве
• Оконцевание проводов в распределительных щитах с вибрационными нагрузками (например, на насосных станциях)
• Монтаж в системах автоматизации, где требуется долговременная надёжность соединений
• Замена старых наконечников в старом оборудовании при модернизации с учётом требований безопасности

Практические советы

• Перед опрессовкой проверьте соответствие сечения провода - 2,5 мм2 +- 10%. Отклонения могут снизить надёжность соединения
• Используйте пресс-клещи с правильной матрицей. Неправильный инструмент вызывает трещины в медной втулке или недостаточное сжатие
• Не снимайте изоляцию слишком далеко - она должна плотно прилегать к основанию клеммы, чтобы не мешать затяжке винта
• Проверяйте после монтажа: жила должна полностью войти в трубку, видна через полупрозрачную манжету, а изоляция не должна быть смята
• Храните в сухом месте. Хотя нейлон устойчив к влаге, длительное воздействие воды может снизить срок службы
