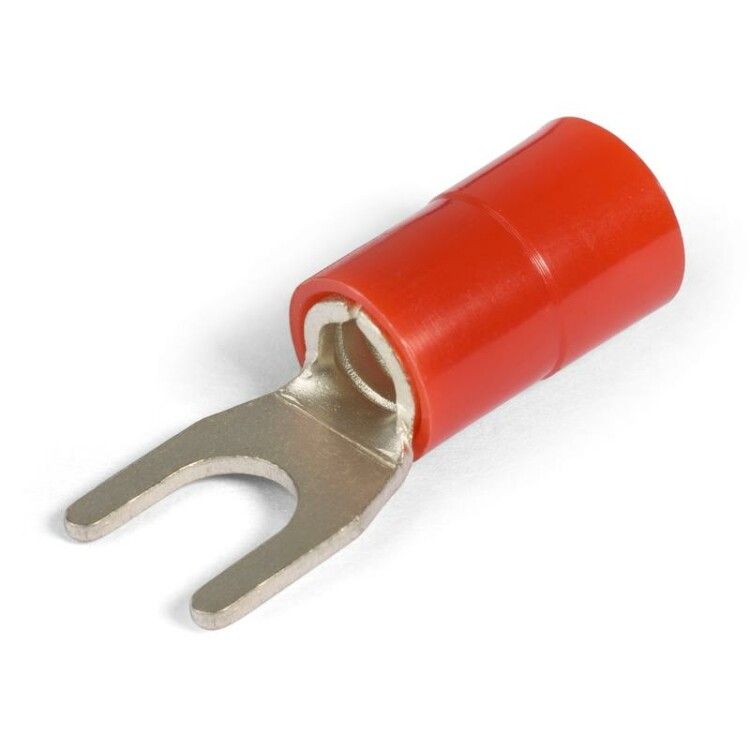

Наконечник кабельный вилочный изолированный НВИ(н) 10-6 серия ПРОФИ - 61780 КВТ

Наконечник кабельный вилочный изолированный НВИ(н) 10-6 от КВТ - это готовое решение для надёжного и безопасного соединения многопроволочных медных кабелей с винтовыми клеммами. Артикул 61780 рассчитан на работу в условиях высоких нагрузок и агрессивной среды, особенно там, где важна скорость монтажа и возможность повторного подключения.

Назначение и область применения

Наконечник кабельный вилочный изолированный НВИ(н) 10-6 предназначен для оконцевания многопроволочных медных проводов сечением 10 мм2. После опрессовки он легко вставляется в винтовые клеммы электрооборудования - распределительных щитах, контакторах, автоматических выключателях, частотных преобразователях и других устройствах. Подходит для промышленного монтажа, энергетики, транспорта и систем автоматизации. Благодаря изоляции и вилочной форме, позволяет выполнять быстрые перекроссировки без полного демонтажа крепления - достаточно ослабить винт.

Технические характеристики

• Поперечное сечение кабеля: 10 мм2
• Диаметр отверстия под болт: 6 мм
• Номинальный ток: 62 А
• Максимальное рабочее напряжение: 1000 В (по спецификации); 690 В (по описанию производителя - учитывайте нижнее значение для безопасности)
• Материал контакта: медь марки М1
• Покрытие: электролитическое лужение - повышает антикоррозийную стойкость и снижает переходное сопротивление
• Материал изоляции: самозатухающий нейлон без галогенов
• Рабочая температура: от –40 C до +105 C
• Способ монтажа: опрессовка специальным инструментом
• Цвет изоляции: красный - стандартизированная цветовая маркировка
• Количество в упаковке: 100 штук
• Нормативный документ: ТУ 3424-001-59861269-2004

Совместимость и монтаж

Наконечник кабельный вилочный изолированный НВИ(н) 10-6 совместим с любыми винтовыми клеммами, имеющими болт M6. Для монтажа требуется пресс-клещи с матрицей, подходящей под тип NBI-10. Особенность конструкции: опрессовка выполняется **поверх** изолирующей манжеты - это исключает её повреждение во время работы. Заваренный стык на контактной трубке позволяет устанавливать наконечник в любом положении - ориентация не влияет на качество соединения. Удобная форма «Easy Entry» с раструбом облегчает введение многожильного провода даже при плохой видимости или ограниченном доступе.

Безопасность и стандарты

Изоляция выполнена из самозатухающего нейлона, что предотвращает распространение пламени при перегреве. Отсутствие галогенов снижает риск образования токсичных газов при возгорании - важно для закрытых помещений и объектов с повышенными требованиями к экологической безопасности. Соответствует ТУ 3424-001-59861269-2004. Работает при температурах до +105 C, что соответствует классу термостойкости H. Лужёное покрытие защищает от окисления и обеспечивает стабильный контакт при длительной эксплуатации.

Преимущества

• Изолированная конструкция - исключает случайные замыкания между фазами или с корпусом
• Вилочная форма - удобна для быстрого подключения и отключения без инструмента
• Заваренная контактная часть - гарантирует одинаковое качество опрессовки вне зависимости от ориентации
• Поперечные засечки внутри трубы - усиливают механическую связь с жилой, предотвращают проскальзывание
• Высокая термостойкость - работает в суровых условиях, включая холодные склады и нагретые помещения
• Упаковка по 100 шт. - экономично для крупных проектов и постоянного использования

Ограничения применения

Наконечник кабельный вилочный изолированный НВИ(н) 10-6 не предназначен для однопроволочных (монолитных) проводов - они плохо фиксируются в трубке и могут сломаться при опрессовке. Также не рекомендован для использования в цепях переменного тока выше 690 В - хотя заявлено 1000 В, реальная безопасная граница указана производителем ниже. Не следует применять в местах с постоянным воздействием открытого пламени или химически активных жидкостей - нейлон не устойчив к растворителям и маслам. Не подходит для установки в клеммах с зажимом типа “безвинтовой” - только винтовые клеммы M6.

Примеры использования

• Подключение силового кабеля к входному контактору в панели управления станком
• Переключение фаз в распределительном щите с частотным преобразователем
• Соединение проводов в осветительных щитках на производстве с высокой влажностью
• Обслуживание системы аварийного освещения, где нужны частые проверки и переключения
• Монтаж в теплицах, холодильных камерах - благодаря широкому температурному диапазону

Практические советы

• Выбирайте пресс-клещи с точной матрицей под 10 мм2 - недостаточно или избыточное давление снижают надёжность соединения
• Перед опрессовкой удалите изоляцию с провода точно на длину контактной части - не более 1–2 мм сверху
• Проверьте, чтобы все проволочки были равномерно заполнены в трубке - не допускайте выпирающих жил
• После монтажа потяните за провод - соединение не должно смещаться
• Для обслуживания: всегда отключайте питание перед ослаблением винта - даже при изолированном наконечнике есть риск поражения током
• Храните в сухом месте - хотя изоляция герметична, долгое воздействие влаги может вызвать коррозию лужёного контакта
