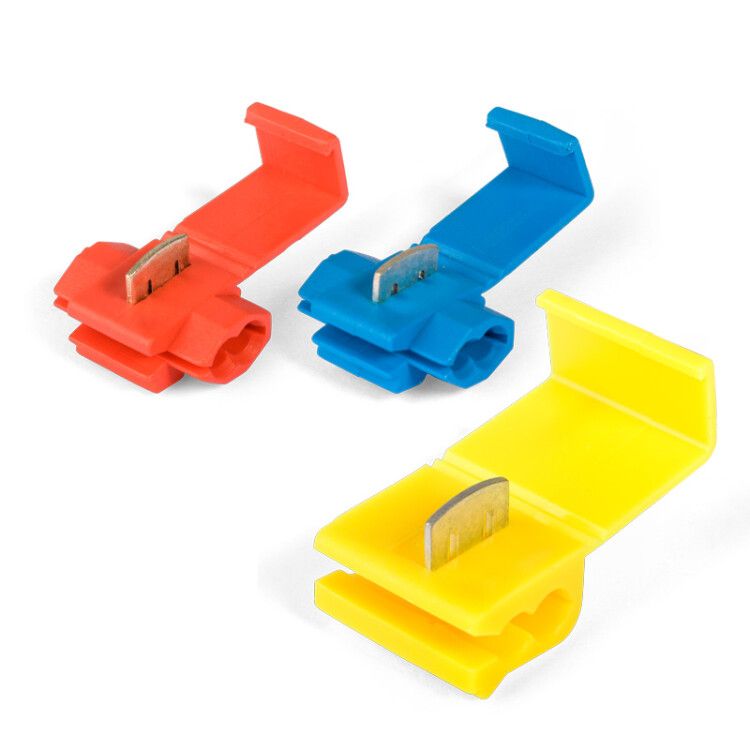

Ответвитель параллельный прокалывающего типа ОВ 2 - 47523 КВТ

Ответвитель параллельный прокалывающего типа ОВ 2 от КВТ (артикул 47523) предназначен для быстрого и надёжного соединения медных проводов без снятия изоляции. Подходит для монтажа в распределительных устройствах, щитах и на линиях до 0,4 кВ.

Назначение и область применения

Ответвитель параллельный прокалывающего типа ОВ 2 используется для создания параллельных ответвлений от основного (магистрального) провода без его вскрытия. Применяется при монтаже освещения, автоматики, контрольных цепей и других слабых нагрузок в сетях до 0,4 кВ. Подходит для работы с однопроволочными и многопроволочными медными проводами сечением 1,5–2,5 мм².

Технические характеристики

• Номинальное напряжение: 0,4 кВ
• Рабочая температура: до +105 °C
• Сечение подключаемых проводов: 1,5–2,5 мм²
• Максимальное число жил: одна (только одно ответвление)
• Материал контактов: латунь Л63 с электролитическим лужением
• Материал корпуса: полипропилен (PP), безгалогеновый
• Цвет: синий — соответствует сечению 2,5 мм²
• Тип соединения: зажим с резьбой
• Стандарт: ТУ 3424-036-97284872-2006

Совместимость и монтаж

Ответвитель ОВ 2 совместим только с медными проводами указанного сечения. Для установки требуется использовать пассатижи — они обеспечивают равномерное давление при защелкивании крышки. Корпус не требует фиксации болтами или другими креплениями. После замыкания механизма иглы прокалывают изоляцию и формируют герметичный контакт. Установка возможна на проводе под напряжением, но только при соблюдении правил безопасности.

Безопасность и стандарты

Изоляция корпуса выполнена из полипропилена, устойчивого к перегреву до 105 °C. Отсутствие галогенов снижает токсичность продуктов горения при аварии. Лужённые контакты предотвращают окисление и повышают долговечность соединения. Соответствует требованиям ТУ 3424-036-97284872-2006, что гарантирует соответствие нормам для внутренних электромонтажных работ.

Преимущества

• Не требует зачистки изоляции — экономит время и исключает риск повреждения жилы
• Автоматический прокол при закрывании крышки — минимизирует человеческий фактор
• Герметичная конструкция — защищает от влаги, пыли и механических воздействий
• Цветовая маркировка (синий) позволяет быстро определить сечение без измерений
• Высокая термостойкость — работает в условиях повышенной температуры

Ограничения применения

• Подходит только для медных проводов — несовместим с алюминием
• Максимальное сечение — 2,5 мм²; нельзя применять для проводов больше 2,5 мм²
• Предназначен только для одного ответвления — нельзя подключать несколько проводов одновременно
• Не рассчитан на высокие токовые нагрузки свыше 0,4 кВ и токов выше допустимых для 2,5 мм²
• Не следует использовать в местах постоянного механического воздействия или вибраций

Примеры использования

• Подключение светильника к существующей линии освещения в помещении
• Добавление розетки от уже смонтированного кабеля в шкафу управления
• Присоединение сигнализационного кабеля к силовому проводу в системе автоматизации
• Монтаж точек питания для датчиков, контроллеров, реле в распределительных щитах

Практические советы

• Перед монтажом проверьте сечение провода — используйте штангенциркуль, чтобы не ошибиться с выбором ответвителя
• При использовании пассатижей не переусердствуйте — достаточно плотного защелкивания, иначе можно повредить внутренние элементы
• Синий цвет ОВ 2 указывает на сечение 2,5 мм² — не путайте с другими моделями (например, белый — 1,5 мм²)
• После установки потяните за провод — он должен быть надёжно зафиксирован, без люфта
• Для длительной эксплуатации в сырых помещениях дополнительно убедитесь, что место монтажа не подвергается прямому попаданию воды
