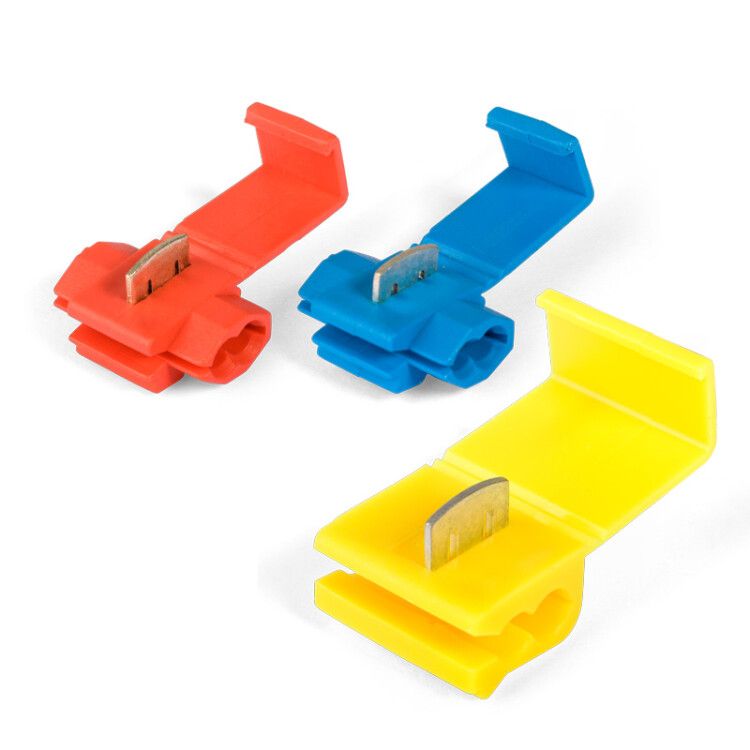

Ответвитель параллельный прокалывающего типа ОВ 3 - 47524 КВТ

Ответвитель параллельный прокалывающего типа ОВ 3 (100 штук в упаковке) от бренда КВТ предназначен для быстрого и надёжного создания параллельных ответвлений в силовых сетях до 0,4 кВ без снятия изоляции с проводов. Артикул 47524 подходит для монтажа в распределительных щитках, на опорах и внутри помещений.

Назначение и область применения

Ответвитель параллельный прокалывающего типа ОВ 3 используется для соединения и ответвления медных проводов в электрических сетях низкого напряжения. Подходит для работы с однопроволочными и многопроволочными жилами. Часто применяется при модернизации старых линий, прокладке новых ответвлений к освещению, счётчикам, оборудованию и другим точкам потребления. Особенно удобен там, где требуется минимизация времени работ и исключение открытых контактов.

Технические характеристики

• Номинальное напряжение: 0,4 кВ - безопасно для сетей 220/380 В
• Номинальное сечение провода: 4–6 кв. мм - соответствует жилам диаметром до 3,7 мм
• Рабочая температура: до +105 C - выдерживает перегрев в замкнутых пространствах
• Материал контакта: латунь Л63 с лужением - снижает окисление и повышает долговечность соединения
• Изоляция: полипропилен (PP) - экологичный материал без галогенов, устойчив к УФ и химикатам
• Цвет: желтый - стандартизированная маркировка для быстрой идентификации размера
• Количество жил: одна - каждый ответвитель обслуживает один ответвляющий провод
• Тип зажима: резьбовой - фиксирует провод после прокола
• Стандарт: ТУ 3424-036-97284872-2006

Совместимость и монтаж

Ответвитель ОВ 3 совместим с медными проводами сечением 4–6 кв. мм. Для установки не нужна подготовка поверхности - изоляция не снимается. Соединение формируется автоматически при закрывании крышки: острые зубья пробивают изоляцию и обеспечивают металлический контакт с токоведущими жилами. Работа выполняется пассатижами - плотное защелкивание гарантирует герметичность и прочность. После сборки место соединения полностью изолировано корпусом из полипропилена.

Безопасность и стандарты

Ответвитель ОВ 3 выполнен в соответствии с требованиями ТУ 3424-036-97284872-2006. Полипропиленовая изоляция не выделяет токсичных веществ даже при нагреве до 105 C. Отсутствие открытых частей предотвращает случайные прикосновения. Напряжение 0,4 кВ позволяет использовать устройство в бытовых и коммерческих сетях, но не предназначено для высоковольтных систем выше указанного значения.

Преимущества

• Не требует снятия изоляции - экономит время и снижает риск повредить жилу
• Автоматический прокол - единый механизм для магистрали и ответвления
• Герметичная конструкция - защищает от влаги, пыли и механических воздействий
• Лужённая латунь - улучшает проводимость и продлевает срок службы
• Цветовая маркировка - легко отличить модель OВ 3 от других типов (например, ОВ 1 или ОВ 2)
• Высокая термостойкость - работает в условиях повышенной температуры

Ограничения применения

• Подходит только для медных проводов - несовместим с алюминием
• Максимальное сечение - 6 кв. мм; более толстые провода не войдут
• Не рассчитан на постоянное погружение в воду - хотя IP-класс не указан, внешняя оболочка не является водоупорной
• Не следует применять в местах с вибрацией или ударными нагрузками без дополнительной фиксации
• Один ответвитель - одно ответвление; нельзя использовать для нескольких проводов одновременно

Примеры использования

• Добавление новой точки освещения к существующей линии в квартире
• Подключение счётчика электроэнергии к основному кабелю в этажном щите
• Обустройство питания для насоса или вентилятора на производстве
• Ремонт участка сети с минимальным вскрытием изоляции
• Монтаж временных линий на объектах с ограниченным доступом

Практические советы

• Перед монтажом проверьте диаметр провода - он должен точно попадать в диапазон 4–6 кв. мм
• Используйте только пассатижи с плоскими губками - другие инструменты могут деформировать корпус
• Не затягивайте слишком сильно - достаточно одного равномерного нажатия до характерного щелчка
• Проверяйте целостность изоляции после монтажа - она должна сохранять форму без трещин
• Храните в сухом месте - хоть материалы устойчивы к влаге, длительное воздействие воды снижает надёжность
• На одной линии можно использовать несколько таких ответвителей - следите, чтобы суммарная нагрузка не превышала допустимую мощность
