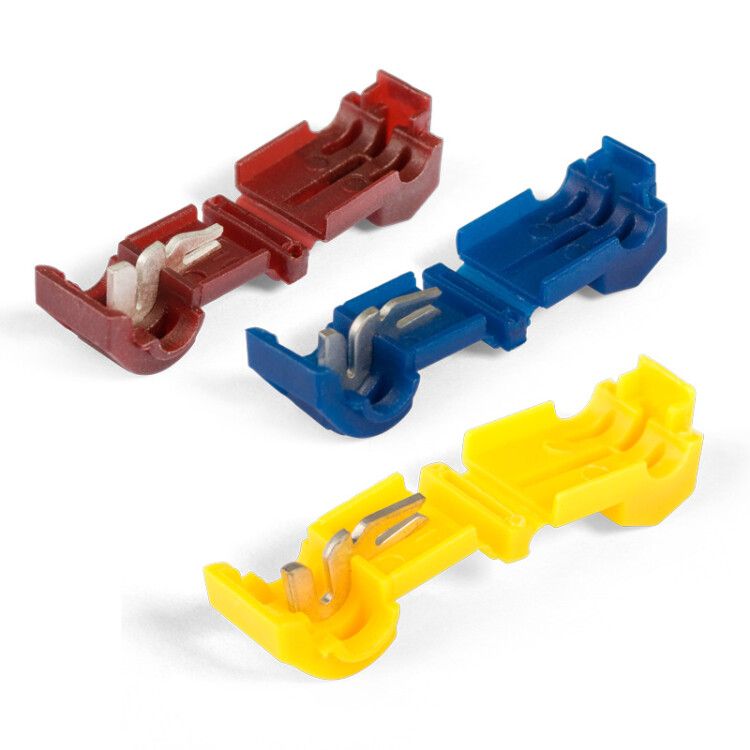

Ответвитель Т-образный прокалывающего типа ОВ-Т 1 - 59125 КВТ

Ответвитель Т-образный прокалывающего типа ОВ-Т 1 от бренда КВТ предназначен для создания надёжных T-ответвлений от медных проводов без снятия изоляции. Упакован по 100 штук, этот ответвитель удобен для массового монтажа в слаботочных и силовых сетях до 0,4 кВ.

Назначение и область применения

Ответвитель Т-образный прокалывающего типа ОВ-Т 1 используется для быстрого и безопасного подключения ответвительной линии к основному медному проводу - как однопроволочному, так и многопроволочному. Применяется при монтаже распределительных щитов, освещения, систем автоматизации, сигнализации и других задач, где требуется минимизировать время работ и исключить повреждение токоведущих жил.

Технические характеристики

• Номинальное напряжение: 0,4 кВ
• Рабочий температурный диапазон: до +105 C
• Номинальное сечение провода: 0,5–1,5 мм2
• Диаметр проводника: 2 мм
• Количество жил в ответвлении: максимум одна
• Материал контактов: латунь Л63 с электролитическим лужением
• Материал корпуса: нейлон (безгалогенный)
• Цвет изоляции: красный
• Стандарт: ТУ 3424-036-97284872-2006

Совместимость и монтаж

Ответвитель Т-образный прокалывающего типа ОВ-Т 1 работает совместно с изолированным плоским разъёмом РПИ-П(н) того же цвета (красным). Сам разъём - тип “папа” - необходимо закупать отдельно. Для установки:

1. Выберите подходящий участок магистрального провода (не перегибайте!);
2. Вставьте провод в зажим ответвителя;
3. Защелкните корпус - контактная пластина сама прокалывает изоляцию;
4. Подсоедините разъём РПИ-П(н) к выходному контакту.

Не требуются инструменты для зачистки, пайки или опрессовки. Герметичность достигается за счёт плотного прижатия и нейлоновой оболочки.

Преимущества

• Экономия времени: не нужна зачистка изоляции перед монтажом.
• Высокая надёжность соединения благодаря лужёному латунному контакту - снижена вероятность окисления.
• Герметичная и прочная нейлоновая оболочка защищает место соединения от внешних воздействий.
• Цветовая маркировка (красный) позволяет легко отличать размеры и группы цепей во время работы.
• Соответствие нормативу ТУ - гарантия качества производства.

Ограничения применения

• Не для алюминиевых проводов - только медные.
• Максимальное сечение - 1,5 мм2; более толстые провода не войдут.
• Не предназначено для постоянного физического нагрева выше +105 C - не использовать рядом с мощными источниками тепла.
• Требуется обязательное использование совместимого разъёма РПИ-П(н): без него соединение будет незавершённым.
• Не рекомендовано применение в условиях постоянного погружения в воду - хотя IP-класс не указан, герметизация не является полной.

Примеры использования

• Добавление светильника к существующей линии освещения в офисе.
• Подключение датчиков движения к главному кабелю системы безопасности.
• Разветвление контрольных сигналов в пультах управления на производстве.
• Обустройство временных питаний при ремонте электрооборудования.

Практические советы

• Перед монтажом проверьте диаметр провода - он должен точно соответствовать 2 мм +- допуск. Несоответствие вызовет плохой контакт или повреждение изоляции.
• Избегайте изгиба магистрального провода в месте установки - это снижает долговечность соединения.
• Храните ответвители в сухом помещении: даже с нейлоновым корпусом длительное воздействие влаги может повлиять на качество лужения.
• При использовании в группах - сохраняйте одинаковый порядок цветов: красный всегда = один и тот же контур, чтобы избежать путаницы.
• Покупайте разъёмы РПИ-П(н) сразу в комплекте - они продаются отдельно, и задержка с их получением может остановить весь проект.
