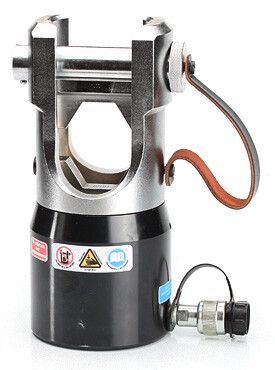

Пресс гидравлический ПГ-1000 серия ПРОФИ - 54724 КВТ

Пресс гидравлический ПГ-1000 серия ПРОФИ от КВТ - это надёжный инструмент для опрессовки медных и алюминиевых наконечников сечением от 400 до 1000 мм2. Устройство сочетает высокую мощность, компактность и совместимость с популярными гидравлическими насосами КВТ, что делает его удобным решением для монтажа силовых кабельных соединений в условиях поля и на объектах.

Назначение и область применения

Пресс гидравлический ПГ-1000 серия ПРОФИ предназначен для создания качественных механических соединений между кабелями и наконечниками. Подходит для работы с медными и алюминиевыми наконечниками, а также аппаратными зажимами. Часто используется при монтаже распределительных устройств, подстанций, энергообъектов, промышленного оборудования и систем заземления.

Технические характеристики

• Поперечное сечение наконечников: 400–1000 мм2
• Тип привода: гидравлический
• Максимальное усилие: 45 тонн
• Форма опрессовки: гексагональная - обеспечивает равномерное давление и прочное соединение
• Ширина матриц: 17 мм
• Тип управления: механическое - управление через рычаг, без электропитания
• Автоматический возврат: да - после цикла опрессовки поршень возвращается в исходное положение самостоятельно
• Материал корпуса: сталь - устойчив к нагрузкам и износу
• Рабочий температурный диапазон: от –20 до +50 C - позволяет использовать в холодном и жарком климате
• Вес инструмента: 12,4 кг; вес комплекта: 15,7 кг
• Цвет: чёрный

Совместимость и монтаж

Пресс гидравлический ПГ-1000 серия ПРОФИ работает только с внешним гидравлическим насосом. Он совместим с любыми насосами КВТ, имеющими объём рабочей жидкости не менее 0,4 литра. Для подключения используйте быстроразъёмные фитинги - они есть на всех современных моделях КВТ.

Установка матриц проста: снимите старую, зафиксируйте новую в пазах головки. Все 5 штатных матриц (400, 500, 630, 800, 1000 мм2) уже установлены в комплекте. Наличие сменных вставок позволяет заменить изношенные элементы без замены всей матрицы.

Преимущества

• Высокая точность формирования гексагональной опрессовки - снижает риск повреждения проводника и увеличивает срок службы соединения
• Автоматический возврат поршня экономит время и усилия оператора
• Сменные матрицы и вставки продлевают срок службы инструмента
• Компактный дизайн и металлический кейс обеспечивают безопасную транспортировку и хранение
• Не требует электроэнергии - можно работать в удалённых местах и на высоте

Ограничения применения

• Не подходит для опрессовки наконечников меньше 400 мм2 - требуется другой пресс
• Не применяется для многожильных кабелей сечением ниже 400 мм2 - возможен недостаточный контакт
• Требует наличия совместимого гидравлического насоса КВТ - без него пресс не функционирует
• Запрещено использование при температурах ниже –20 C и выше +50 C - это может повредить уплотнения и снизить эффективность

Примеры использования

• Опрессовка медных наконечников на кабеле 3×95 мм2 перед подключением к шине в ячейке КРУ
• Монтаж алюминиевых зажимов на воздушных линиях 10 кВ
• Подключение силового кабеля 1000 мм2 к трансформатору на подстанции
• Работа на выездных бригадах при реконструкции сетей в зимний период

Практические советы

• Перед каждым использованием проверяйте состояние матриц - трещины или деформация влияют на качество опрессовки
• Выбирайте матрицу точно по сечению наконечника - пере- или недо-прессовка снижают надёжность соединения
• При работе в условиях повышенной запылённости регулярно протирайте гидравлические соединения - попадание грязи может вызвать утечку масла
• Храните пресс в кейсе, закрывая все отверстия - предотвращает коррозию и повреждение деталей
• Обратите внимание на посадочный диаметр: пресс рассчитан на стандартные насосы КВТ - другие модели могут не подходить даже при совпадении объёма
