Пресс гидравлический ручной с насосом ПГР-400Н | TKL10-011 IEK

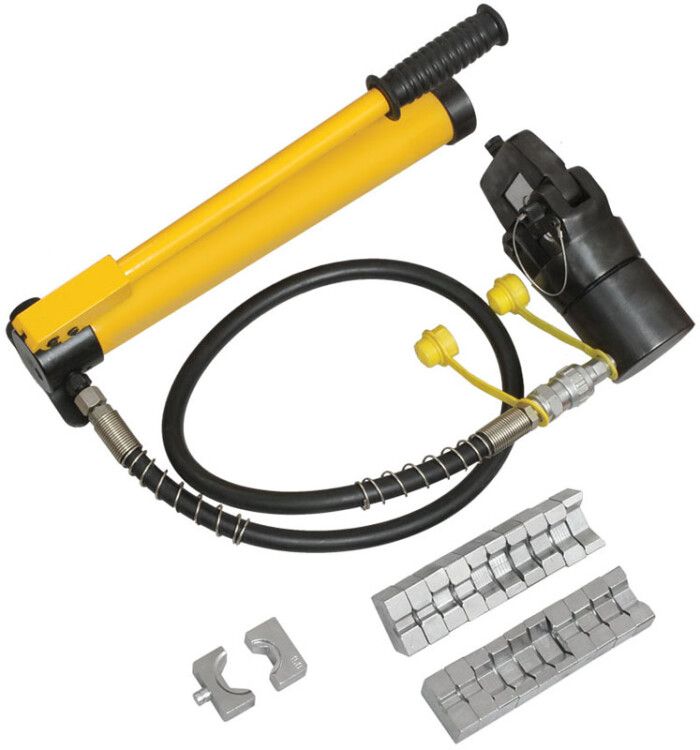

Пресс гидравлический ручной с насосом ПГР-400Н от IEK - это надёжный инструмент для создания прочных соединений между кабельными жилами и неизолированными гильзами или наконечниками методом гексагональной опрессовки. Устройство подходит для работы с проводами сечением от 16 до 400 мм2 и особенно удобно в условиях ограниченного доступа благодаря выносному насосу.

Назначение и область применения

Пресс гидравлический ручной с насосом ПГР-400Н используется для опрессовки кабельных концевых гильз и неизолированных наконечников. Подходит для монтажа силовых и распределительных сетей, где требуется надёжное механическое соединение без пайки. Часто применяется на объектах энергетики, ЖКХ, транспорта и промышленности - например, при установке кабелей на столбах, в щитовых, на подстанциях и у зданий.

Технические характеристики

• Диапазон сечения кабеля: 16–400 мм2
• Усилие прессования: 155 кН
• Тип привода: гидравлический, ручной
• Форма опрессовки: гексагональная (шестигранная)
• Сменные матрицы: да (возможно заменить под нужное сечение)
• Сменные вставки: да (обеспечивают точную форму соединения)
• Материал корпуса: сталь
• Цвет: желтый
• Гарантийный срок: 12 месяцев

Совместимость и монтаж

Пресс гидравлический ручной с насосом ПГР-400Н работает с любыми сменными матрицами, соответствующими сечению 16–400 мм2. Для правильной работы необходимо использовать матрицу, точно совпадающую с типом и размером наконечника или гильзы. Гидравлическая система с выносным насосом позволяет легко подводить пресс к месту операции - даже в узких или высоких пространствах. Монтаж не требует внешнего питания: всё управление осуществляется вручную через рычаг насоса.

Безопасность и стандарты

Пресс гидравлический ручной с насосом ПГР-400Н соответствует требованиям к ручному электроинструменту для профессионального использования. Наличие гексагональной формы опрессовки обеспечивает равномерное распределение давления, снижая риск повреждения жилы. Работа с устройством должна выполняться в соответствии с нормами безопасности: использование защитных перчаток, проверка целостности матриц перед применением, исключение перегрузки за пределами заявленного сечения.

Преимущества

• Значительно меньше усилий по сравнению с механическими прессами - работа менее утомительна
• Выносной насос позволяет работать в труднодоступных местах - на высоте, в коллекторах, внутри щитов
• Гексагональная форма опрессовки гарантирует плотное и долговечное соединение
• Сменные матрицы и вставки обеспечивают универсальность - один инструмент покрывает широкий спектр задач
• Прочная стальная конструкция устойчива к нагрузкам и длительной эксплуатации

Ограничения применения

• Не подходит для опрессовки изолированных наконечников - только для неизолированных
• Максимальное сечение - 400 мм2; для больших кабелей потребуется более мощное оборудование
• Не предназначен для автоматической или постоянной работы - рассчитан на периодическое использование
• Требует регулярной проверки герметичности гидросистемы и уровня масла
• Не рекомендован для работы в условиях экстремальных температур ниже –20 C и выше +50 C

Примеры использования

• Опрессовка медных гильз на кабеле АВВГ 3×185 при подключении к трансформатору
• Установка наконечников НШВИ-25 на медные жилы в распределительном щите
• Подключение кабеля сечением 400 мм2 к шине заземления на подстанции
• Монтаж ответвлений на воздушных ЛЭП с использованием гильз ПАГ

Практические советы

• Перед каждым использованием проверяйте, чтобы матрица была правильно закреплена и соответствовала сечению кабеля - неверный выбор приведёт к плохому контакту или повреждению инструмента
• После нескольких десятков циклов осмотрите гидравлическую систему на наличие утечек масла - при необходимости долейте масло согласно руководству
• Не используйте матрицы от других моделей - они могут иметь отличную геометрию и испортить соединение
• Для удобства хранения и транспортировки пресс гидравлический ручной с насосом ПГР-400Н можно разбирать: насос отделяется от головки
• Обязательно используйте только сертифицированные гильзы и наконечники - некачественные компоненты снижают надёжность соединения, даже при идеальной работе пресса
