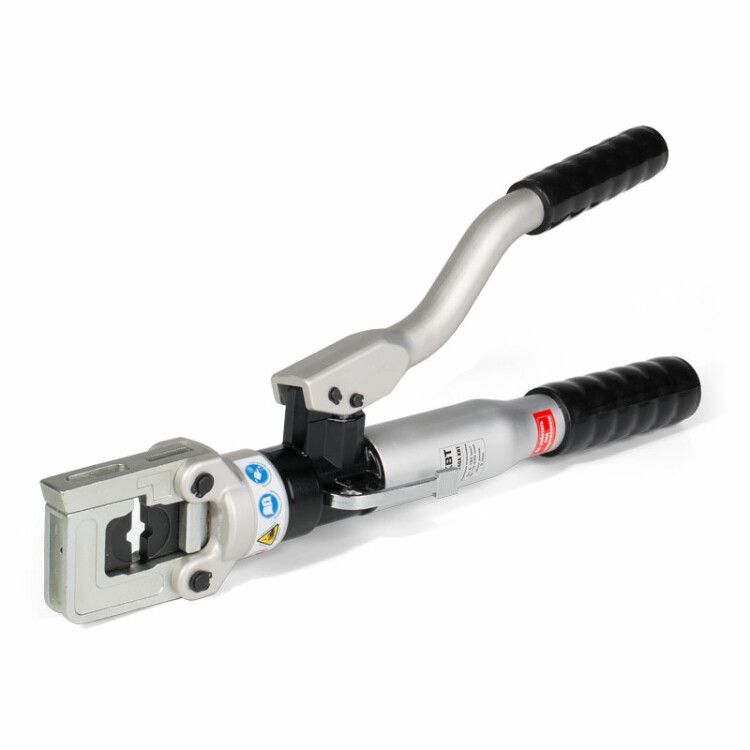

Пресс гидравлический ручной ПГРс-240А серия ПРОФИ - 76562 КВТ

Пресс гидравлический ручной ПГРс-240А к-кт серия ПРОФИ от бренда КВТ - это компактный и надёжный инструмент для опрессовки кабельных наконечников и соединителей на объектах энергетики, связи и промышленного оборудования. Комплект включает все необходимые матрицы и кейс, что делает его удобным для мобильного использования.

Назначение и область применения

Пресс гидравлический ручной ПГРс-240А к-кт серия ПРОФИ предназначен для создания качественных соединений путём обжима медных и алюминиевых неизолированных трубчатых наконечников. Подходит для работ с кабелями в распределительных щитах, трансформаторных подстанциях, на линиях электропередач, а также при монтаже силового оборудования. Обжим выполняется клиновидным способом - обеспечивает плотное и долговечное соединение без повреждения жил.

Технические характеристики

• Диапазон сечений: 10–300 мм2 (медные наконечники - до 185 мм2, алюминиевые - до 240 мм2)
• Максимальное усилие: 7 тонн
• Тип привода: гидравлический
• Управление: ручное
• Форма обжима: клиновидный
• Автоматический возврат: да
• Тип матриц: сменные, 12 штук в комплекте
• Материал корпуса: алюминиевый сплав В95
• Вес инструмента: 2,70 кг
• Вес комплекта: 5,40 кг
• Длина инструмента: 475 мм
• Габариты кейса: 610×225×85 мм
• Привод: двухскоростная гидронасосная система с быстрым ходом поршня
• Механизм: автоматический сброс давления (АСД)
• Головка: откидная, П-образная, вращающаяся на 180°

Совместимость и монтаж

Пресс гидравлический ручной ПГРс-240А к-кт серия ПРОФИ совместим со всеми типами стандартных трубчатых наконечников и ответвителей, соответствующих заявленному диапазону сечений. Для работы достаточно выбрать подходящую матрицу из комплекта и установить её в головку. Инструмент не требует внешнего питания - работает за счёт механического нажатия на рычаг. Установка матриц происходит легко благодаря фиксатору и четкой маркировке. Вращающаяся головка позволяет выполнять обжим в любом положении - даже в труднодоступных местах.

Безопасность и стандарты

Пресс гидравлический ручной ПГРс-240А к-кт серия ПРОФИ оснащён системой автоматического сброса давления (АСД), которая предотвращает перегрузку гидросистемы и снижает риск повреждения инструмента или наконечника. Конструкция соответствует требованиям безопасности при работе с высокими нагрузками. Все металлические элементы изготовлены из прочного алюминиевого сплава - устойчивы к деформациям и коррозии. Нет открытых острых кромок, безопасно при использовании в условиях повышенной влажности и запылённости.

Преимущества

• Высокая точность обжима благодаря клиновидной форме матриц - минимизация риска плохого контакта
• Автоматический возврат поршня экономит время между операциями
• Двухскоростная помпа: быстрый ход для подвода, затем медленный - для точного обжима
• Лёгкий вес (2,7 кг) и эргономичный рычаг позволяют работать длительное время без усталости
• Все 12 матриц в одном кейсе - не нужно искать отдельные насадки
• Пластиковый кейс защищает инструмент от ударов, пыли и влаги при перевозке
• Вращающаяся головка обеспечивает доступ к наконечникам в любых ориентациях

Ограничения применения

Пресс гидравлический ручной ПГРс-240А к-кт серия ПРОФИ не предназначен для обжима изолированных наконечников, термоусаживаемых соединений или многожильных проводов без предварительной подготовки. Также он не подходит для работы с сечениями выше 300 мм2 - использование вне диапазона может привести к выходу из строя гидросистемы. Не рекомендуется применять инструмент в условиях постоянного воздействия воды или экстремальных температур ниже -20C - это может повлиять на герметичность гидравлики.

Примеры использования

• Обжим медных наконечников типа НШВИ и НМИ на кабеле 70 мм2 перед подключением к шине в щите
• Создание соединения алюминиевого провода 120 мм2 с ответвителем на воздушной ЛЭП
• Подключение клемм к выводам трансформатора или выключателя в цеховой сети
• Монтаж заземляющих соединений в распределительном пункте

Практические советы

• Перед каждым обжимом проверяйте соответствие матрицы сечению наконечника - используйте маркировку на самих матрицах
• Не забудьте полностью вставить наконечник в матрицу до упора - это гарантирует равномерный обжим
• После нескольких десятков операций протирайте направляющие и шток от грязи - это продлит срок службы гидравлики
• Храните инструмент в кейсе, закрывая крышку - так матрицы не потеряются и не повредятся
• Если вы часто работаете с алюминием, выбирайте матрицы с более широким углом - они лучше справляются с мягкостью материала
• При первом использовании сделайте пробный обжим на отрезке провода - чтобы убедиться в правильности выбора матрицы
