Протяжка стальная STP-4.0/30 | 76684 Fortisflex КВТ

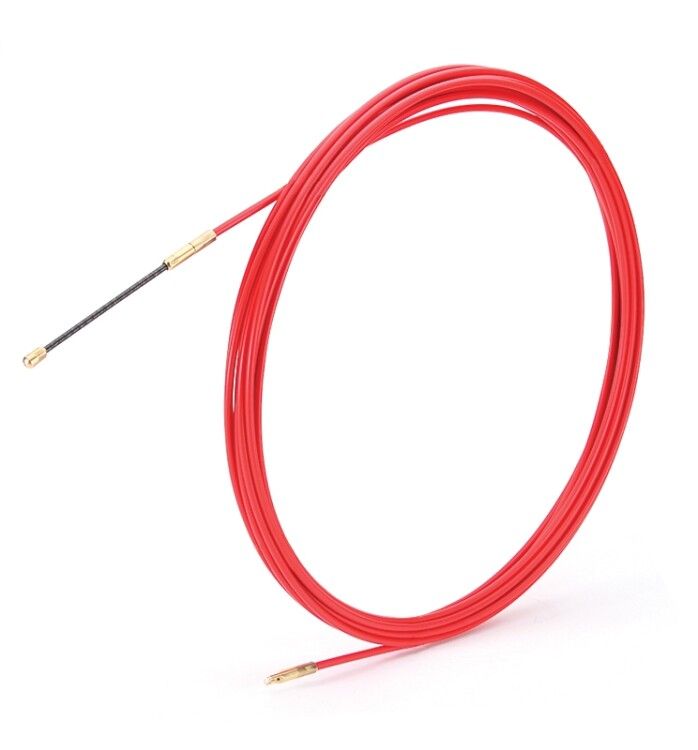

Протяжка стальная STP-4.0/30 Fortisflex - это прочная стальная лента с полимерным покрытием, предназначенная для протяжки кабелей в трубах и каналах сложной формы. Благодаря комбинированной конструкции и совместимости с аксессуарами Fortisflex, она надежна в монтаже и безопасна при работе под напряжением.

Назначение и область применения

Протяжка стальная STP-4.0/30 Fortisflex используется для протяжки кабелей внутри установочных труб, кабельных каналов и коробов - особенно там, где есть изгибы, перегородки или плотная заполненность. Подходит для работы в электромонтаже зданий, промышленном оборудовании, системах автоматизации и распределительных щитах. Применяется как в новых сетях, так и при реконструкции существующих.

Технические характеристики

• Диаметр стальной ленты: 4 мм
• Длина бухты: 30 метров
• Прочность на разрыв: 2000 Н
• Минимальный радиус изгиба: 80 мм
• Материал сердечника: сталь
• Покрытие: полипропиленовая оболочка
• Цвет: красный
• Форма головки: кольцевая, со закругленными краями
• Тип наконечников: сменные винтовые, из латуни, резьба M5

Совместимость и монтаж

Протяжка стальная STP-4.0/30 Fortisflex совместима с мини-чулками Fortisflex ЧМ мини - позволяет легко фиксировать кабели и менять направляющие без демонтажа всей системы. Головка с закругленной формой снижает риск застревания в поворотах. Для монтажа достаточно прикрепить наконечник к кабелю через резьбу M5, затем протянуть через канал. После окончания работ наконечник можно заменить на заглушку-окно для последующего тяжения других кабелей.

Безопасность и стандарты

Полипропиленовая оболочка обладает диэлектрическими свойствами, что делает возможным использование Protяжки STP-4.0/30 Fortisflex в каналах с кабелями под напряжением без риска поражения током. Полимерное покрытие предотвращает контакт металлического сердечника с внешней средой, снижая вероятность короткого замыкания при случайном контакте с проводниками.

Преимущества

• Плоская форма стального сердечника увеличивает жесткость и толкающую способность - легче продвигается в плотно заполненных каналах.
• Полипропиленовое покрытие снижает трение, защищает от коррозии и продлевает срок службы.
• Закругленная кольцевая головка не цепляется за внутренние края труб, даже при резких изгибах.
• Сменные латунные наконечники обеспечивают универсальность: можно использовать один и тот же шнур для нескольких операций - протяжки и тяжения.
• Ярко-красный цвет упрощает визуальный контроль во время монтажа и после завершения работ.

Ограничения применения

• Не предназначена для использования в условиях постоянного механического воздействия или высоких температур выше +60 C - полипропилен теряет прочность.
• Работает только в каналах с минимальным внутренним диаметром, соответствующим радиусу изгиба 80 мм - не подходит для очень узких или перегнутых труб.
• Не следует применять для протяжки кабелей массой более 1–1,5 кг/м - возможен перегруз сердечника.
• Из-за плоской формы не подходит для протяжки в сильно извилистых каналах с множеством U-образных поворотов - требуется предварительная проверка маршрута.

Примеры использования

• Установка силового кабеля в пластиковые трубы в офисном здании.
• Протяжка сигнальных кабелей в кабельных лотках с несколькими поворотами на производстве.
• Монтаж Ethernet-кабелей в стеновых каналах при модернизации сети.
• Замена старого кабеля в уже смонтированной трубе - благодаря сменному наконечнику не нужна новая протяжка.

Практические советы

• Перед использованием проверьте внутренний диаметр трубы - он должен быть минимум на 10–15% больше, чем диаметр протяжки (4 мм), чтобы избежать заедания.
• При работе в длинных каналах используйте смазку на основе силикона - это снизит нагрузку на сердечник и ускорит процесс.
• Не растягивайте протяжку STP-4.0/30 Fortisflex сверх допустимых 2000 Н - это может вызвать деформацию стальной ленты.
• Храните в сухом месте, избегайте прямого UV-излучения - полипропилен со временем становится хрупким под солнцем.
• Держите запасные наконечники M5 - они легко теряются, а замена занимает меньше минуты.
