Протяжка стальная STP-4.0/10 | 76680 Fortisflex КВТ

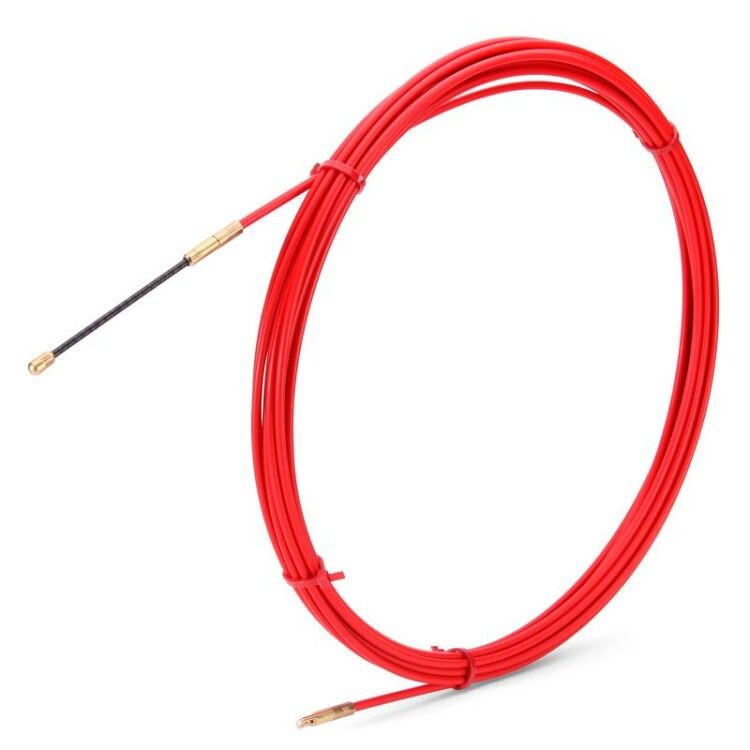

Протяжка стальная STP-4.0/10 Fortisflex - это прочная и гибкая система для протяжки кабелей и проводов в труднодоступных каналах, где важна надежность и минимальное трение. Благодаря стальному сердечнику с полимерным покрытием и сменным наконечникам, Protяжка STP-4.0/10 Fortisflex сочетает высокую тяговую силу с удобством монтажа.

Назначение и область применения

Протяжка стальная STP-4.0/10 Fortisflex предназначена для протяжки кабелей и проводов внутри труб, коробов, лотков и других защищённых каналов. Подходит для работ в условиях ограниченного пространства, особенно там, где есть повороты, перегородки или плотно заполненные участки. Применяется в электромонтаже зданий, промышленном оборудовании, системах автоматизации и телекоммуникаций.

Технические характеристики

• Диаметр: 4 мм
• Длина бухты: 10 м
• Материал сердечника: сталь
• Покрытие: полипропиленовая оболочка
• Прочность на разрыв: 2000 Н
• Минимальный радиус изгиба: 80 мм
• Форма: круглая
• Цвет: красный
• Наконечник: сменный винтовой, резьба M5, из латуни
• Конструкция: с закругленной головкой

Совместимость и монтаж

Протяжка STP-4.0/10 Fortisflex совместима с мини-чулками Fortisflex ЧМ мини - позволяет легко фиксировать кабель или использовать её как направляющую. Сменный винтовой наконечник с резьбой M5 даёт возможность быстро присоединить кабель, а после протяжки - заменить его на заглушку-окно для последующего тяжения. Установка не требует специальных инструментов: достаточно завинтить наконечник вручную.

Безопасность и стандарты

Полипропиленовая оболочка обладает диэлектрическими свойствами, что позволяет применять протяжку STP-4.0/10 Fortisflex в каналах с кабелями под напряжением без риска поражения током. Полимерное покрытие также предотвращает контакт металлического сердечника с влагой и химически активными средами, снижая коррозийные риски.

Преимущества

• Высокая тяговая способность благодаря стальной ленте с плоским профилем - обеспечивает толкающую силу даже в плотно заполненных каналах.
• Уменьшенное трение за счёт полипропиленовой оболочки - протяжка легко скользит по внутренним поверхностям каналов.
• Закруглённая головка и гибкая конструкция исключают заедание и поломку при проходе через острые изгибы.
• Сменные наконечники - можно быстро переключаться между протяжкой и тяжением, не меняя всю протяжку.
• Антикоррозионная защита - стальной сердечник не контактирует с внешней средой, продлевая срок службы.

Ограничения применения

• Не рекомендуется использовать в каналах с острыми металлическими кромками или шероховатостями - возможна abrasion оболочки.
• Максимальная нагрузка - 2000 Н; превышение может вызвать разрыв стального сердечника.
• Минимальный радиус изгиба 80 мм - нельзя использовать в очень тесных изгибах меньшего радиуса.
• Не предназначен для работы в условиях постоянного механического воздействия или в открытых наружных сетях без защиты.

Примеры использования

• Протяжка кабелей в стеновых штробах с несколькими поворотами.
• Укладка сигнальных проводов в панелях управления и распределительных щитах.
• Монтаж кабелей в кабельных лотках с перегородками и ответвлениями.
• Работы в уже смонтированных коробах, где доступ ограничен.

Практические советы

• Перед использованием проверьте внутренний диаметр канала - он должен быть минимум на 2–3 мм больше диаметра протяжки (4 мм), чтобы избежать застревания.
• Используйте смазку на основе силикона для длинных маршрутов - это снизит усилие протяжки и продлит срок службы оболочки.
• При работе с кабелями большого диаметра используйте мини-чулки Fortisflex ЧМ мини - они обеспечивают равномерное распределение нагрузки.
• Храните протяжку STP-4.0/10 Fortisflex в сухом месте, избегая длительного воздействия УФ-излучения - полипропилен со временем теряет эластичность.
• Проверяйте состояние наконечника перед каждой установкой - износ резьбы M5 снижает надёжность крепления кабеля.
