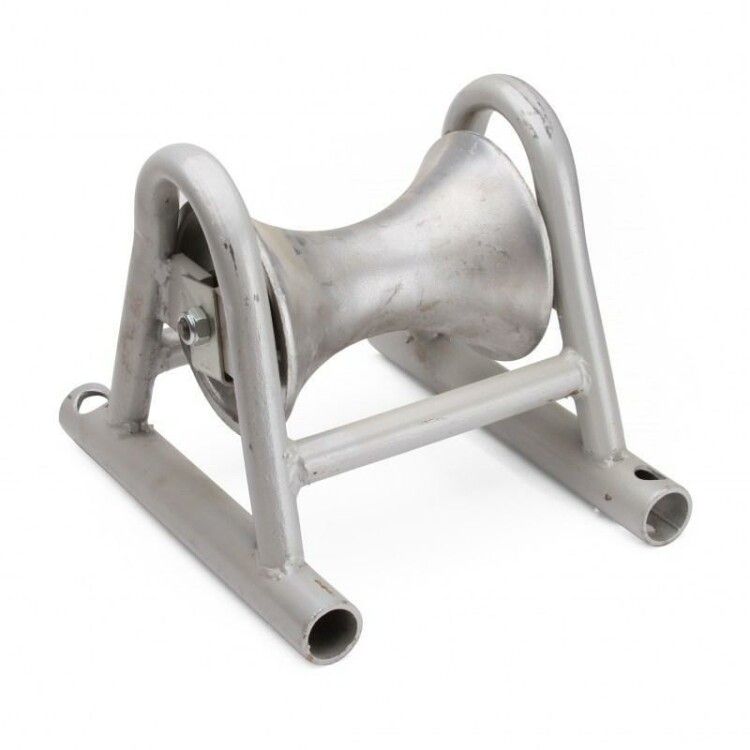

Ролик кабельный РКН-140 | 59395 КВТ

Ролик кабельный РКН-140 КВТ предназначен для безопасной прокладки и направления кабелей больших диаметров на объектах с высокой механической нагрузкой. Этот ролик обеспечивает минимальное трение и равномерное распределение усилия, что продлевает срок службы кабеля и упрощает монтаж. Применяется в энергетике, строительстве и на промышленных объектах.

Назначение и область применения

Ролик кабельный РКН-140 КВТ используется для изменения направления движения кабелей диаметром до 140 мм при прокладке вдоль вертикальных или горизонтальных поверхностей. Подходит для работы с силовыми кабелями, гибкими жилами и тросами большого сечения. Часто применяется на строительных площадках, в подстанциях, на заводах и при монтаже кабельных трасс в условиях ограниченного пространства.

Технические характеристики

• Максимальный диаметр кабеля/троса: 140 мм
• Диаметр ролика: 120 мм (рабочая часть), 56 мм (ось)
• Материал корпуса: алюминиевый сплав
• Цвет: стальной (серебристый)
• Количество роликов в комплекте: 1 шт.
• Масса: 6,0 кг
• Конструкция: два закрытых подшипника
• Основание: две анкерные отверстия для фиксации

Совместимость и монтаж

Ролик кабельный РКН-140 КВТ крепится к опорным конструкциям через два отверстия в основании. Для установки используются болты M10–M12 (не входят в комплект). Установка возможна на бетонные, металлические или деревянные поверхности. Ролик рассчитан на статическую и медленно движущуюся нагрузку - не предназначен для быстрого перемещения кабеля. Работает в одиночном режиме; для многоканатных систем требуется несколько единиц.

Безопасность и стандарты

Ролик соответствует требованиям безопасности при работе с кабелями повышенной массы. Алюминиевый корпус исключает риск искрообразования, что делает его подходящим для взрывоопасных зон класса II. Открытые части механизма отсутствуют - все подвижные элементы защищены внутренними подшипниками.

Преимущества

• Легкий вес благодаря алюминиевому корпусу - удобен для переноски и установки
• Закрытые подшипники предотвращают попадание пыли, влаги и мусора, снижают потребность в обслуживании
• Увеличенная рабочая поверхность (диаметр 120 мм) снижает изгиб кабеля, минимизируя повреждение изоляции
• Возможность прокладки одного кабеля поверх другого - экономит место в плотных трассах
• Фиксация через анкерные отверстия обеспечивает устойчивость даже при значительных нагрузках

Ограничения применения

• Не предназначена для динамических систем с частым изменением скорости или резкими толчками
• Максимальный диаметр кабеля - 140 мм; использование более крупных кабелей вызывает перегрузку и деформацию
• Не рекомендуется применять в средах с постоянным воздействием химически активных жидкостей (кислоты, щелочи)
• Рабочая температура не указана - следует избегать экстремально низких (<−30C) и высоких (>+80C) температур

Примеры использования

• Прокладка силового кабеля 120 мм2 от трансформаторной подстанции к распределительному щиту
• Направление кабеля вдоль стен цеха на конвейерной линии
• Переход кабеля с горизонтального участка на вертикальный в кабельном колодце
• Монтаж временной кабельной трассы на стройплощадке с использованием нескольких роликов РКН-140 КВТ

Практические советы

• При выборе места установки проверьте, чтобы радиус изгиба кабеля был не менее 10× его внешнего диаметра - это сохраняет целостность изоляции
• Для долговечности используйте ролик только с кабелями, имеющими прочную внешнюю оболочку - мягкая изоляция может деформироваться при давлении
• При монтаже в местах с высокой запылённостью периодически проверяйте состояние подшипников - хотя они герметичны, длительная работа в песке требует профилактики
• При необходимости замены - ролик РКН-140 КВТ совместим со стандартными креплениями других моделей КВТ, что упрощает ремонт
