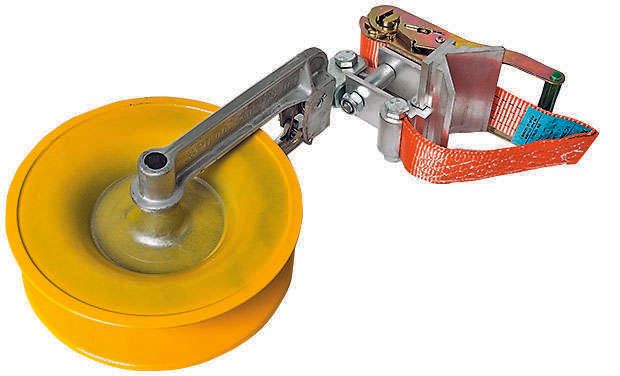

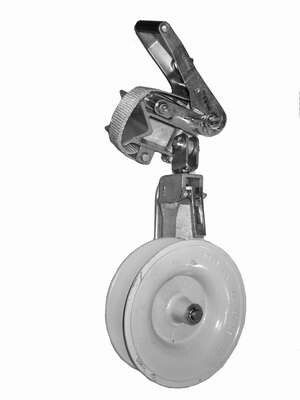

Ролик раскаточный RT 5 |13201791| NILED НИЛЕД

Ролик раскаточный RT 5 от НИЛЕД — это надёжный элемент для прокладки кабелей на линиях электропередачи, особенно на анкерных и угловых опорах. Его конструкция обеспечивает плавное перемещение проводов при монтаже, снижая риск повреждения изоляции. Артикул 13201791 соответствует требованиям к работе в условиях повышенной нагрузки и низких температур.

Назначение и область применения

Ролик раскаточный RT 5 используется для протяжки кабелей сечением 16–95 мм² на воздушных линиях электропередачи. Применяется на анкерных и угловых опорах, где требуется изменение направления трассы или фиксация провода с высокой механической нагрузкой. Подходит для работ в холодном климате — допускает монтаж при температуре не ниже –20 °C.

Технические характеристики

• Тип изделия: ролик раскаточный
• Марка: RT 5
• Производитель: НИЛЕД
• Артикул: 13201791
• Материал корпуса: алюминиевый сплав (лёгкий, коррозионностойкий)
• Сечение кабеля: 16–95 мм²
• Шкив: с круглым желобом, покрыт синтетической эмалью
• Подшипники: шариковые — обеспечивают минимальное трение при вращении
• Крюк: поворачивающийся — позволяет менять угол ориентации ролика
• Защита от УФ: да — материал не выгорает на солнце
• Температура монтажа: не ниже –20 °C
• Гарантийный срок: 12 месяцев

Совместимость и монтаж

Ролик RT 5 крепится напрямую к опоре с помощью специального ремня — не требует дополнительных кронштейнов или болтовых соединений. Это ускоряет установку и исключает необходимость сверления. Поворачивающийся крюк позволяет легко адаптировать положение ролика под траекторию провода. Для монтажа достаточно двух человек: один фиксирует ремень, второй равномерно натягивает кабель через шкив.

Безопасность и стандарты

Ролик RT 5 оснащён блокирующим устройством, которое предотвращает случайное соскакивание пучка проводов во время протяжки. Это снижает риск аварий и травм персонала. Конструкция соответствует требованиям безопасности при работе с высоковольтными ЛЭП. Материалы не поддерживают горение и не выделяют токсичных веществ при нагреве.

Преимущества

• Облегчённая конструкция из алюминиевого сплава — удобна для транспортировки и одиночного монтажа
• Покрытие шкива синтетической эмалью защищает изоляцию кабеля от царапин и истирания
• Шариковые подшипники обеспечивают плавное вращение даже при больших усилиях протяжки
• Устойчивость к УФ-лучам — долгий срок службы на открытых участках ЛЭП
• Поворачивающийся крюк — гибкость в установке на любые типы опор

Ограничения применения

• Не предназначена для работы с кабелями меньше 16 мм² — возможен проскальзывание
• Запрещено использовать при температуре ниже –20 °C — материал теряет пластичность
• Не рекомендовано применение на опорах с сильной вибрацией — может возникнуть люфт в подшипниках
• Не подходит для постоянного закрепления — только для временного монтажа при прокладке

Примеры использования

• Протяжка АС/АСС кабелей на поворотах ВЛ-10 кВ
• Монтаж силового кабеля на анкерной опоре при замене старой линии
• Работы в зимний период на удалённых участках ЛЭП
• Временная фиксация проводов при проверке натяжения перед окончательной установкой

Практические советы

• Перед монтажом проверьте, что диаметр шкива соответствует сечению кабеля — для 95 мм² используйте только ролики с достаточным радиусом желоба
• Не затягивайте ремень слишком сильно — это может деформировать алюминиевый корпус
• После завершения монтажа снимите ролик RT 5 — он не предназначен для длительного хранения под нагрузкой
• Храните в сухом месте, избегайте контакта с маслами и растворителями — они разъедают защитную эмаль
• При использовании на нескольких точках — запасайте хотя бы два экземпляра RT 5, чтобы не задерживать работу при выходе одного из строя
