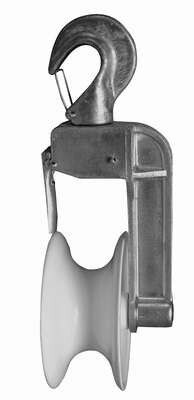

Ролик раскаточный RT 1 | 13201781 NILED НИЛЕД

Ролик раскаточный RT 1 от НИЛЕД — простое и надёжное устройство для раскатки кабелей на воздушных линиях электропередачи, городском транспорте и уличном освещении. Артикул 13201781 предназначен для временного крепления на промежуточных и угловых опорах, где важна скорость установки и низкая стоимость.

Назначение и область применения

Ролик раскаточный RT 1 используется для безопасного протягивания кабелей при монтаже воздушных линий. Подходит для оптических и силовых кабелей сечением 16–95 мм². Применяется на опорах ЛЭП, контактных сетях железных дорог, системах городского электротранспорта и уличного освещения. Устанавливается на промежуточных и угловых опорах, где требуется быстрая фиксация без сложной арматуры.

Технические характеристики

• Тип изделия: ролик раскаточный
• Материал жилы: алюминий
• Предельная нагрузка: 8 кН (800 кг)
• Сечение кабеля: 16–95 мм²
• Радиус шкива: 80 мм
• Ширина желоба: 60 мм
• Масса: 2 кг
• Материал крюка: латунь
• Материал арматуры и шкива: алюминиевый сплав
• Защитное покрытие: синтетическая эмаль
• Устойчивость к УФ-излучению: да
• Температура монтажа: не ниже -20 °C
• Гарантийный срок: 12 месяцев

Совместимость и монтаж

Ролик раскаточный RT 1 крепится напрямую к опоре с помощью ремня через отверстие в кронштейне CS1500E. Конструкция не требует подшипников — вращение происходит за счёт трения между кабелем и шкивом. Это упрощает сборку, но требует внимательного контроля натяжения кабеля во время раскатки. Для монтажа достаточно одного человека и стандартного инструмента для затяжки ремней.

Особенности конструкции

RT 1 — упрощённая версия роликов РТ-2-2П и РТ-2П. Отсутствие подшипниковых узлов снижает массу и цену, но также уменьшает долговечность при длительной работе. Шкив выполнен из алюминиевого сплава с гладкой поверхностью, чтобы минимизировать повреждение изоляции кабеля. Крюк из латуни устойчив к коррозии, что важно для открытых условий эксплуатации.

Преимущества

• Низкая цена по сравнению с аналогами с подшипниками
• Лёгкий вес — удобен для переноски и одноручной установки
• Устойчив к ультрафиолету — не теряет прочность на солнце
• Не требует смазки или обслуживания
• Подходит для краткосрочных работ — идеален для сезонного монтажа

Ограничения применения

• Не рекомендован для постоянного использования — ограниченный ресурс из-за отсутствия подшипников
• Не подходит для высоких скоростей протяжки (>1 м/с) — риск перегрева и износа шкива
• Запрещено применять при температуре ниже -20 °C — материал становится хрупким
• Не предназначена для многократного переустановки на одной точке — возможна деформация кронштейна

Примеры использования

• Раскатка оптоволоконного кабеля на новой ЛЭП в сельской местности
• Временная установка на угловой опоре при замене старой проводки в городе
• Монтаж кабеля связи на столбах уличного освещения
• Протяжка кабеля в условиях ограниченного доступа — когда нельзя использовать тяжёлые ролики с подшипниками

Практические советы

• Перед монтажом проверьте, что диаметр кабеля соответствует ширине желоба (60 мм) — слишком толстый кабель может повредить шкив
• Используйте только совместимый кронштейн CS1500E — другие типы не обеспечивают надёжную фиксацию
• При использовании в зимний период следите за состоянием материала — при температуре близкой к -20 °C избегайте ударных нагрузок
• После окончания работ демонтируйте ролик — он не рассчитан на длительное пребывание под нагрузкой
• Не используйте RT 1 для кабелей с металлической бронёй — повышенная жесткость вызывает быстрый износ шкива
