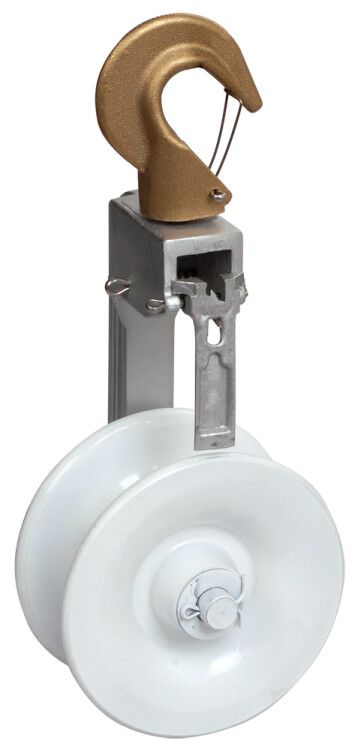

Ролик раскаточный РОР 1700 (ST26.1, PO 1000, RT2) | UZA-42-1700 IEK

Ролик раскаточный РОР 1700 (ST26.1, PO 1000, RT2) от IEK предназначен для безопасного и равномерного раскатки кабелей СИП вдоль промежуточных опор ЛЭП. Этот инструмент обеспечивает минимальное трение и предотвращает повреждение изоляции при монтаже, особенно при углах поворота до 30°.

Назначение и область применения

Ролик раскаточный РОР 1700 используется исключительно для раскатки кабелей СИП на участках линий электропередач с углом поворота до 30°. Он не подходит для угловых опор или мест с большими перегрузками. Применяется при установке воздушных линий напряжением до 1 кВ, где требуется сохранить целостность изоляции кабеля.

Технические характеристики

• Тип изделия: Инструмент для монтажа кабелей
• Максимальная растягивающая нагрузка: 8000 Н - допустимая сила натяжения кабеля без деформации ролика
• Диаметр кабеля: до 50 мм - совместим с кабелями СИП-1, СИП-2, СИП-4 указанного размера
• Количество кабелей одновременно: 4 - позволяет раскатывать четыре жилы параллельно
• Количество жил: 1 - каждый ролик рассчитан на одну жилу кабеля; для четырёх жил требуются четыре ролика
• Материал корпуса: сталь и пластик - прочная металлическая основа с износостойким пластиковым бортом для защиты изоляции
• Цвет: белый - визуально отличаемый, легко заметен на фоне опор
• Диапазон рабочих температур: от –20 C до +80 C - работает в условиях российского климата, включая зимний монтаж
• Срок службы: 40 лет - долговечная конструкция при соблюдении условий эксплуатации

Совместимость и монтаж

Ролик раскаточный РОР 1700 крепится на кронштейн через поворотный крюк с фиксатором - это предотвращает случайное выпадение при натяжении кабеля. Для установки необходим стандартный кронштейн для роликов РОР. Установка выполняется на промежуточные опоры, не на уголовые. Каждый ролик обслуживает одну жилу, поэтому для четырёхжильного кабеля используются четыре ролика РОР 1700. Не используйте этот ролик вместо РОР-2 - он не рассчитан на углы более 30°.

Безопасность и стандарты

Ролик раскаточный РОР 1700 соответствует требованиям к оборудованию для монтажа СИП, указанным в нормативных документах на воздушные линии электропередач. Конструкция исключает защемление изоляции благодаря гладкой поверхности борта. Фиксатор на крюке снижает риск аварийного сползания при перегрузке.

Преимущества

• Устойчивость к механическим нагрузкам - выдерживает до 8000 Н без деформаций
• Защита изоляции - пластиковый борт минимизирует царапины и повреждения кабеля
• Фиксация крюка - надёжное крепление на кронштейне, исключающее самопроизвольное соскальзывание
• Долговечность - срок службы 40 лет при правильном использовании
• Подходит для холодного монтажа - работает при температурах до –20 C

Ограничения применения

• Не применять на углах поворота линии свыше 30° - для таких случаев нужен РОР-2
• Не использовать на опорах без кронштейна - требует обязательной установки на специальный крепёж
• Не заменять на другие типы роликов - несовместим с системами, рассчитанными на РОР-2
• Не нагружать более 8000 Н - превышение вызывает деформацию оси и выход из строя
• Не использовать для кабелей диаметром более 50 мм - возможны проскальзывание и повреждение

Примеры использования

• Монтаж ЛЭП 0,4 кВ в населённых пунктах - раскатка СИП-4 4×16 по прямому участку между двумя опорами
• Замена старых проводов на СИП - использование нескольких роликов РОР 1700 на одной промежуточной опоре
• Работы в зимних условиях - монтаж при температуре –15 C без потери функциональности

Практические советы

• Перед монтажом проверьте диаметр кабеля - он не должен превышать 50 мм, иначе ролик будет работать с перегрузкой
• Убедитесь, что кронштейн имеет подходящую посадку под крюк РОР 1700 - не все кронштейны совместимы
• На каждом участке с поворотом больше 30° обязательно замените РОР 1700 на РОР-2 - даже небольшое превышение угла увеличивает риск повреждения кабеля
• При работе в сильный ветер закрепляйте кабель дополнительно - ролик не удерживает кабель от колебаний, только направляет
• Проверяйте состояние пластикового борта перед каждым использованием - трещины или сколы требуют замены ролика
