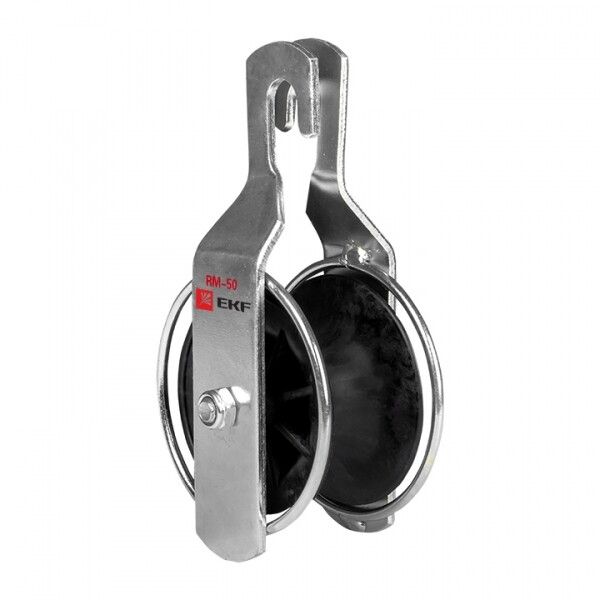

Ролик монтажный RM50 EKF PROxima | rm-50

Ролик монтажный RM50 от EKF PROxima предназначен для безопасной раскатки СИП и оптоволоконного кабеля по опорам. Его прочная конструкция и высокий порог нагрузки делают этот ролик надёжным решением для монтажных работ на воздушных линиях.

Назначение и область применения

Ролик монтажный RM50 используется исключительно для протяжки кабельных изделий - в первую очередь СИП (самонесущего изолированного провода) и оптоволоконных кабелей - по опорам ЛЭП. Он снижает трение между кабелем и поверхностью опоры, предотвращая повреждение изоляции во время монтажа. Применяется при новых линиях и реконструкции существующих сетей.

Технические характеристики

• Диаметр диска: 130 мм - обеспечивает плавную раскатку без перегиба кабеля;
• Максимальная нагрузка: 20 кг - допустимый вес кабеля и усилия протяжки;
• Максимальный диаметр троса/каната: 50 мм - совместим с большинством типов СИП и оптоволокна;
• Материал корпуса: металл и термо-ударостойкий полимер - сочетание прочности и устойчивости к температурным колебаниям;
• Стальная отбортовка - защищает кабель от соскальзывания и механических повреждений на краях диска.

Совместимость и монтаж

Ролик монтажный RM50 крепится к опоре через комплект разводных стальных подвесов, входящих в состав системы. Установка возможна как на вертикальные, так и на наклонные участки линии с углом до 30°. Для фиксации требуется минимум инструментов - гаечные ключи и стандартные болты. Диаметр посадочного места соответствует стандартным кронштейнам для монтажных роликов.

Безопасность и стандарты

Произведён в соответствии с требованиями к электрооборудованию для распределительных сетей. Материалы корпуса не поддерживают горение и сохраняют форму при экстремальных температурах. Отбортовка выполнена из стали, что исключает риск деформации под нагрузкой.

Преимущества

• Ударопрочный полимер не растрескивается при низких температурах - работает в условиях сурового климата;
• Стальная отбортовка увеличивает срок службы и защищает дорогостоящий кабель;
• Лёгкая установка благодаря универсальным подвесам - экономит время на монтаже;
• Высокая нагрузочная способность позволяет использовать ролик даже при протяжке длинных участков кабеля.

Ограничения применения

• Не предназначен для работы с металлическими силовыми кабелями или тросами большой жесткости - риск повреждения диска;
• Запрещено применять при углах поворота более 30° - возможно выпадение кабеля или перегрузка механизма;
• Не рассчитан на постоянную нагрузку выше 20 кг - длительная работа с перегрузкой приведёт к деформации оси.

Примеры использования

• Протяжка СИП 4×16 мм2 по деревянным опорам в частном секторе;
• Монтаж оптоволоконного кабеля на железобетонных столбах городской сети;
• Работы по замене старых проводов на новых линиях с минимальными перерывами в энергоснабжении.

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр подвеса соответствовал диаметру крепёжного элемента на опоре - обычно 20–25 мм;
• Не используйте ролик на грязных или обледеневших поверхностях - это снижает эффективность и создаёт риск проскальзывания;
• При работе с несколькими кабелями одновременно убедитесь, что суммарный диаметр не превышает 50 мм;
• Ролик монтажный RM50 можно использовать многократно - после каждой операции очищайте диск от песка и смолы, особенно при работе с СИП.
