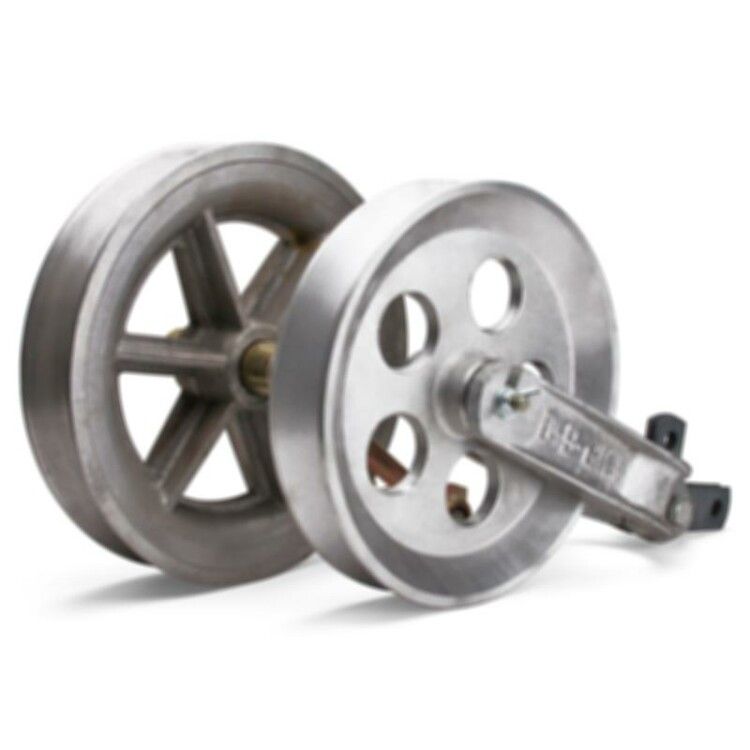

Ролик монтажный РМ-7-0, диаметр троса 34 мм КВТ 61077

Ролик монтажный РМ-7-0 КВТ - устройство для безопасного и эффективного проведения монтажных работ с кабелями и грозозащитными тросами на ЛЭП, железнодорожных контактных сетях и линиях уличного освещения. Применяется при раскатке одиночных проводов диаметром до 34 мм, включая оптоволоконные кабели в газотросе, с пролётами до 500 метров.

Назначение и область применения

Ролик монтажный РМ-7-0 КВТ предназначен для:

• Подвески и замены проводов на воздушных линиях электропередачи;
• Раскатки оптических кабелей, встроенных в газотрос;
• Монтажа и обслуживания контактной сети железных дорог;
• Установки и ремонта линий уличного освещения и городского электротранспорта.

Используется на пролётах до 500 м. Подходит для работы на опорах с небольшими углами поворота трассы.

Технические характеристики

• Диаметр натяжного троса: 34 мм - максимальный допустимый размер кабеля, который можно протягивать через ролик;
• Количество кабелей: 1 - рассчитан на одновременную работу с одним проводом или тросом;
• Закрытые подшипники - предотвращают попадание пыли, влаги и грязи внутрь механизма вращения;
• Форма ручья - обеспечивает фиксацию провода даже при малых углах изгиба линии;
• Сдвижная щека - позволяет извлекать ролик с траверсы без демонтажа всей системы после окончания работ.

Совместимость и монтаж

Ролик монтажный РМ-7-0 КВТ крепится к траверсе опоры стандартным способом - через проушины или кронштейны. Устройство совместимо с большинством типов опор ЛЭП и контактной сети. Для установки требуется доступ к месту крепления и возможность закрепить ролик так, чтобы он свободно вращался под нагрузкой. После завершения раскатки провода сдвижная щека позволяет легко удалить ролик, не разбирая всю систему крепления.

Преимущества

• Надёжная работа в сложных условиях благодаря герметичным подшипникам - срок службы увеличен;
• Защита провода от перегибов и повреждений за счёт точной формы ручья;
• Экономия времени при монтаже: не требует снятия с траверсы перед извлечением;
• Лёгкий вес и компактность - удобен для транспортировки и работы на высоте.

Ограничения применения

• Не предназначена для многокабельной раскатки - работает только с одним проводом одновременно;
• Максимальный диаметр кабеля - 34 мм; использование более толстых проводов недопустимо;
• Не рекомендуется применять на участках с резкими поворотами (>15°), где возможен выход провода из ручья;
• Не является средством защиты от падения - указанная в характеристиках “распродажа сиз_от_падения” не соответствует функционалу устройства и не является сертифицированной системой безопасности.

Примеры использования

• Раскатка ОКГТ (оптический кабель в газотросе) между двумя опорами ЛЭП на пролёте 400 м;
• Замена старого АС провода на новую линию уличного освещения с минимальным углом поворота;
• Монтаж контрольного кабеля на контактной сети железной дороги при капитальном ремонте;
• Временная фиксация троса во время ремонтных работ на опоре без полного её демонтажа.

Практические советы

• Перед использованием проверьте, что диаметр кабеля не превышает 34 мм - иначе возможна деформация ручья или повреждение подшипника;
• Обеспечьте равномерное натяжение при протяжке - резкие скачки усилия снижают долговечность ролика;
• После каждой работы очищайте поверхность ручья от грязи и льда - особенно в зимний период;
• При работе на высоте используйте страховочные средства - сам ролик не является СИЗ и не защищает от падения;
• Артикул 61077 - единственный идентификатор этого изделия в каталоге КВТ; при заказе указывайте полное название: Ролик монтажный РМ-7-0 КВТ, артикул 61077.
