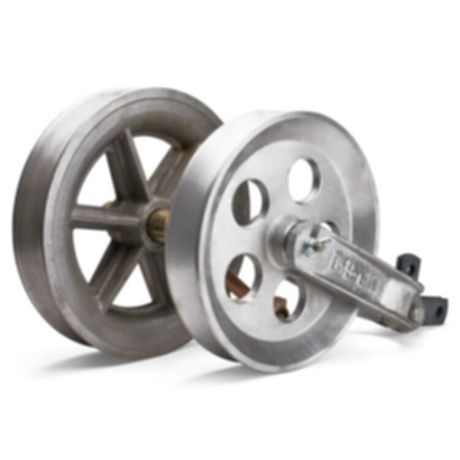

Ролик монтажный РМ-5-0 | 58711 КВТ

Ролик монтажный РМ-5-0 КВТ предназначен для безопасной и эффективной раскатки кабелей и тросов при монтаже линий электропередачи, железнодорожной контактной сети и уличного освещения. Благодаря закрытым подшипникам и специальной форме ручья, этот ролик обеспечивает долгую службу даже в сложных условиях, а его конструкция позволяет легко демонтировать устройство без снятия с траверсы.

Назначение и область применения

Ролик монтажный РМ-5-0 КВТ используется при прокладке проводов и грозозащитных тросов на воздушных линиях электропередачи, а также при раскатке оптических кабелей, включая кабели, встроенные в газотрос. Применяется на опорах ЛЭП, контактной сети железных дорог, линиях уличного освещения и городского электротранспорта. Подходит для пролетов до 500 метров.

Технические характеристики

• Тип изделия: ролик монтажный
• Диаметр натяжного троса: 14 мм - соответствует стандартному сечению силовых и сигнальных кабелей, используемых в ЛЭП и ЖД
• Количество кабелей: один - рассчитан на одновременную прокладку одного провода или троса
• Форма ручья: профилирована для предотвращения выпадения провода при малых углах поворота трассы
• Подшипники: закрытого типа - исключают попадание пыли, влаги и грязи внутрь механизма

Совместимость и монтаж

Ролик монтажный РМ-5-0 КВТ крепится к траверсе опоры через стандартные крепёжные элементы. Его конструкция совместима с большинством типов опор воздушных линий. Сдвижная щека позволяет установить и снять ролик без полного демонтажа с траверсы - это экономит время при завершении монтажа или замене кабеля.

Преимущества

• Закрытые подшипники увеличивают срок службы и снижают потребность в обслуживании
• Сдвижная щека ускоряет операции по выемке ролика после раскатки
• Профиль ручья минимизирует риск соскальзывания кабеля при поворотах трассы
• Устойчив к внешним воздействиям - работает в пыльных, влажных и запылённых средах

Ограничения применения

• Не предназначен для работы с тросами диаметром более 14 мм - возможен перегруз и деформация ручья
• Не рекомендован для пролетов свыше 500 м - требуются усиленные ролики с повышенной нагрузочной способностью
• Не следует использовать в условиях постоянного механического ударного воздействия - например, рядом с работающими механизмами

Примеры использования

• Раскатка АС-70/11 на новой ЛЭП 10 кВ между деревянными опорами
• Монтаж светового кабеля вдоль улицы с поворотами на 15–20°
• Установка оптоволоконного кабеля в газотросе на опорах контактной сети железной дороги
• Замена старого троса на опоре городского трамвая без полного снятия оборудования

Практические советы

• Перед монтажом проверьте соответствие диаметра кабеля 14 мм - использование тросов меньшего или большего сечения снижает надёжность фиксации
• При работе в зонах с высокой запылённостью регулярно проверяйте состояние подшипников - хотя они закрытые, длительная эксплуатация в экстремальных условиях требует контроля
• Используйте Ролик монтажный РМ-5-0 КВТ в паре с правильным натяжением - избыточная нагрузка может вызвать преждевременный износ ручья
• После окончания раскатки всегда используйте сдвижную щеку для выемки - так вы сохраните целостность траверсы и ускорите следующий этап работ
