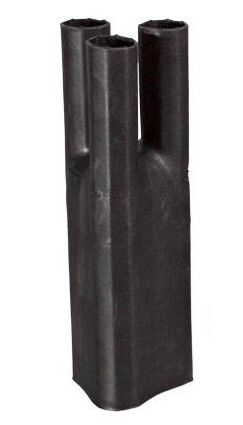

Перчатка термоусаживаемая изолирующая 3ТПИ-150/240 - 67279 КВТ

Перчатка термическая изолирующая 3ТПИ-150/240 (упаковка 10 штук) от бренда КВТ предназначена для герметичной изоляции корней разделки трёхжильных кабелей с рабочим напряжением до 1 кВ. Применяется в условиях повышенной влажности, на открытом воздухе и при экстремальных температурах.

Назначение и область применения

Перчатка термическая изолирующая 3ТПИ-150/240 используется для защиты мест соединений и разделки кабелей с изоляцией из бумаги, резины или пластмассы. Она предотвращает проникновение влаги, пыли и других внешних воздействий в зону разделки, где наиболее высока вероятность повреждения изоляции. Подходит для монтажа на кабелях с поперечным сечением жил 150–240 мм2. Часто применяется в энергетике, ЖКХ, промышленных объектах и на линиях связи.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Номинальное поперечное сечение кабеля: 150…240 мм2
• Количество жил: 3
• Тип изделия: термоусаживаемая перчатка
• Материал: полиолефин
• Цвет: чёрный
• Рабочая температура: от –55 C до +125 C
• Общая длина после усадки: 200 мм
• Внутренний диаметр пальцев до усадки: 36,5 мм, после - 18 мм
• Диаметр тела перчатки до усадки: 68 мм, после - 38 мм
• Диаметр колпачка до усадки: 68 мм, после - 38 мм
• Способ монтажа: термоусадка (нагрев феном)
• Нормативный документ: ТУ 2291-044-97284872-2011

Совместимость и монтаж

Перчатка термическая изолирующая 3ТПИ-150/240 совместима с кабелями, имеющими три жилы и соответствующее сечение. Для установки требуется нагрев с помощью теплового фена - равномерно прогревается вся поверхность до полного сжатия материала. После усадки перчатка плотно облегает кабель, формируя надёжную изоляцию. Внутренняя поверхность покрыта термоплавким клеем, который активируется при нагреве и обеспечивает герметичность. Перед монтажом необходимо подготовить место разделки: зачистить, обезжирить и просушить. Напряжение на кабеле перед работой должно быть снято.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 2291-044-97284872-2011 и рассчитано на работу при напряжении до 1 кВ. Обеспечивает класс защиты IP67 - полную защиту от пыли и временного погружения в воду. Материал устойчив к ультрафиолету, что позволяет использовать перчатку на открытом воздухе без потери свойств. Не содержит свинец и другие запрещённые вещества.

Преимущества

• Термоплавкий клей внутри обеспечивает герметичность без дополнительных материалов
• Эластичность клея сохраняется при температуре ниже –50 C
• Высокая степень усадки (до 2 раз по диаметру) гарантирует плотное прилегание
• Стойкость к агрессивной среде: влага, химические испарения, перепады температур
• Чёрный цвет снижает влияние UV-излучения и продлевает срок службы

Ограничения применения

• Не предназначен для работы при напряжении выше 1 кВ - использование на более высоких напряжениях недопустимо
• Не рекомендуется применять на кабелях с сечением менее 150 мм2 или более 240 мм2 - возможна неплотная усадка
• Не заменяет основную изоляцию кабеля - служит только для защиты места разделки
• Требует точного соблюдения технологии монтажа: неравномерный нагрев может вызвать деформацию

Примеры использования

• Завершение разделки кабеля ВВГнг(А)-LS 3×185 на столбах ЛЭП
• Защита ответвлений от кабеля АВБбШв 3×240 в распределительном щите
• Изоляция корня разделки в подземных камерах с высокой влажностью
• Монтаж на кабелях в холодных регионах (Сибирь, Дальний Восток) благодаря широкому диапазону температур

Практические советы

• Выбирайте перчатку строго по сечению кабеля - 150–240 мм2. Использование на меньшем сечении может привести к провисанию и плохой герметизации
• Перед монтажом проверьте целостность перчатки: наличие порезов, трещин или следов старения делают её непригодной
• Нагревайте равномерно, начиная с центра и двигаясь к краям - так избежите образования воздушных пузырей
• После усадки осмотрите все пальцы: они должны быть полностью закрыты, без зазоров
• Храните в сухом месте при температуре от –20 C до +30 C - избегайте прямых солнечных лучей
• Упаковка содержит 10 штук - удобно для командной работы и запаса на объекте
