Трубка термоусаживаемая CTTK-(3:1)-160/50-1.22м (5м.) | 64910 КВТ

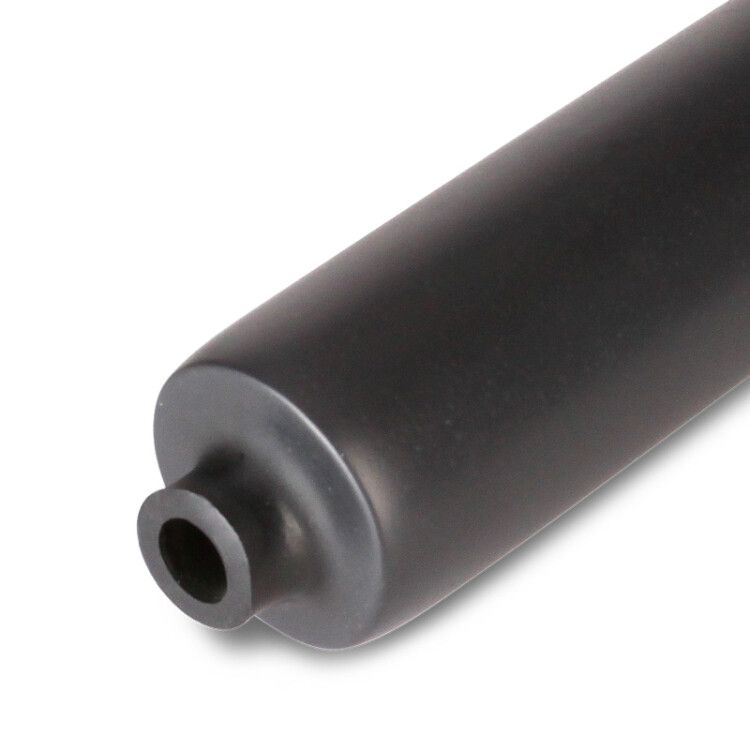

Трубка термоусадочная СТТК-(3:1)-160/50 от КВТ - это среднестенная клеевая термоусадочная трубка с коэффициентом усадки 3:1, предназначенная для герметизации, изоляции и защиты от коррозии крупных кабельных соединений в условиях повышенных механических нагрузок и внешних воздействий. Длина 1,22 м соответствует требованиям монтажа на соединениях с большим диаметром, а толстые стенки обеспечивают долговечность даже в агрессивной среде.

Назначение и область применения

Трубка термоусадочная СТТК-(3:1)-160/50 используется для:

• герметизации и изоляции ответвлений, скруток и соединений кабелей;
• защиты от влаги, пыли, химических веществ и коррозии;
• усиления механической прочности мест соединений;
• монтажа на кабелях с неровной поверхностью, многослойными жилами или переходами между разными диаметрами.

Область применения - электроэнергетика, телекоммуникации, промышленные объекты, где требуется надёжная защита силовых и коммуникационных кабелей. Подходит для наружной установки благодаря устойчивости к УФ-излучению и перепадам температур.

Технические характеристики

• Наружный диаметр до усадки: 160 мм
• Диаметр после усадки: 50 мм
• Коэффициент усадки: 3:1
• Толщина стенки после усадки: 3,5 мм
• Материал: полиолефин с клеевым слоем
• Клеевой слой: да, равномерно нанесён по всей внутренней поверхности методом соэкструзии
• Рабочая температура: от -55 C до +125 C
• Номинальное напряжение: 1000 В
• Цвет: чёрный
• Состав: безгалогеновый, не выделяет токсичных газов при нагреве
• Длина: 1,22 м
• Стандарт: ТУ 2247-021-97284872-2006

Совместимость и монтаж

Трубка термоусадочная СТТК-(3:1)-160/50 совместима с любыми кабелями, диаметр которых после усадки не превышает 50 мм. Для монтажа необходим источник тепла с контролируемой температурой:

• высокотемпературный строительный фен серии ТТ;
• пропановая горелка ПГ;
• портативная бутановая горелка «КВТ».

Перед монтажом необходимо:

• зачистить и подготовить поверхность кабеля;
• надеть трубку так, чтобы она полностью покрывала зону соединения с запасом по краям;
• равномерно прогревать поверхность, начиная с центра и двигаясь к краям, чтобы избежать образования воздушных пузырей.

Клеевой слой активируется при температуре выше 100 C - он расплавляется, заполняет микронеровности и образует монолитную герметичную прослойку.

Преимущества

• Высокая механическая прочность - толщина стенки в 1,5–2 раза больше, чем у стандартных трубок ТТК (4:1);
• Отличная герметизация - клеевой слой обеспечивает плотное прилегание даже к неровным поверхностям;
• Широкий диапазон рабочих температур - подходит для экстремальных условий;
• Устойчивость к УФ-излучению и погоде - можно применять вне помещений;
• Безгалогеновый состав - безопасен при возгорании, не выделяет едких паров;
• Коэффициент усадки 3:1 позволяет использовать её на кабелях с выраженным рельефом - например, на скрутках с несколькими жилами разного диаметра.

Ограничения применения

• Не рекомендуется для применения на кабелях с диаметром более 160 мм - трубка не сможет полностью охватить поверхность;
• Температура нагрева должна точно регулироваться - перегрев может повредить изоляцию кабеля или вызвать деформацию трубки;
• Не подходит для постоянного контакта с открытым пламенем - только для термоусадки с помощью специального оборудования;
• При использовании на вертикальных участках возможен стекание клея - рекомендуется монтаж в горизонтальном положении или с временной фиксацией.

Примеры использования

• Заглушка и герметизация соединения двух силовых кабелей 70 мм2 в распределительной коробке;
• Защита ответвления от основного кабеля в подземной кабельной трассе;
• Изолирование муфт в системах передачи энергии на открытых подстанциях;
• Антикоррозионная защита соединений в морских и прибрежных объектах;
• Монтаж на кабелях с бронированием или металлической оплеткой - клеевой слой заполняет щели между элементами.

Практические советы

• Выбирая трубку СТТК-(3:1)-160/50, проверьте, что диаметр вашего кабеля до усадки не превышает 160 мм - иначе трубка не будет плотно охватывать поверхность.
• При работе с крупными диаметрами используйте два человека: один держит трубку, второй направляет поток воздуха - это предотвращает смещение и неравномерную усадку.
• Не экономьте на оборудовании для нагрева - недостаточно мощный фен приведёт к неполной усадке и плохой герметизации.
• Храните трубки в сухом месте, избегая длительного воздействия прямого солнца - хотя они устойчивы к УФ, длительное воздействие снижает эластичность материала.
• При необходимости разрезать трубку - используйте острый нож, не допускайте расслоения краёв; после реза обязательно закруглите углы, чтобы избежать точек напряжения.
