Трубка термоусаживаемая ТТК-(3:1)-30/10 красная | 67237 КВТ

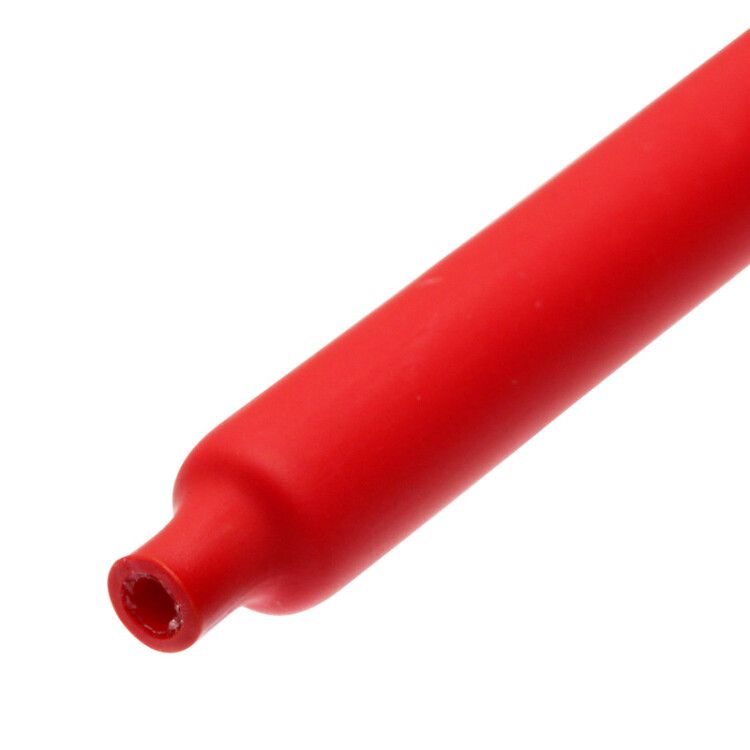

Трубка термоусаживаемая клеевая ТТК-(3:1)-30/10 красная 10м от КВТ предназначена для герметизации, изоляции и защиты электрических соединений в условиях повышенной влажности, на открытом воздухе и в агрессивных средах. Благодаря клеевому слою и коэффициенту усадки 3:1, эта трубка легко охватывает соединения с неровностями и обеспечивает монолитную защиту, подходящую для работы с напряжением до 1000 В.

Назначение и область применения

Трубка термоусаживаемая клеевая ТТК-(3:1)-30/10 красная 10м используется для:

• герметизации и изоляции ответвлений, скруток и соединений кабелей;
• защиты контактов от влаги, пыли, коррозии и механических повреждений;
• цветовой маркировки проводов (красный цвет - часто применяется для обозначения фазы);
• монтажа в условиях открытого воздуха, в земле, бетоне, сырых помещениях и на объектах энергетики и телекоммуникаций.

Подходит для работы с кабелями, имеющими значительные перепады диаметров - например, между основным кабелем и жилами в месте скрутки.

Технические характеристики

• Тип: термоусаживаемая трубка с термоплавким клеевым слоем внутри
• Коэффициент усадки: 3:1 - при нагреве диаметр уменьшается втрое
• Диаметр до усадки: 30 мм
• Диаметр после усадки: 10 мм
• Толщина стенки после усадки: 2,4 мм
• Материал: галоген-free полиолефин - не выделяет токсичных веществ при горении
• Рабочая температура: от -55 C до +125 C
• Номинальное напряжение: 1000 В
• Цвет: красный
• Форма поставки: 10 метров в виде нарезки по 1 м (10 отрезков)
• Стандарт: ТУ 2247-021-97284872-2006

Совместимость и монтаж

Трубка термоусаживаемая клеевая ТТК-(3:1)-30/10 красная 10м совместима с любыми кабелями, диаметр которых до усадки не превышает 30 мм. Для монтажа требуется источник тепла:

• высокотемпературный строительный фен серии ТТ;
• пропановая горелка ПГ;
• портативная бутановая горелка «КВТ».

При нагреве клеевой слой расплавляется, заполняет микронеровности поверхности и образует плотное, водонепроницаемое соединение. Усадка происходит равномерно - важно прогревать трубку медленно, чтобы избежать перегрева и деформаций. Перед использованием проверьте, чтобы кабель был сухим и свободным от грязи - это повысит качество адгезии клея.

Безопасность и стандарты

• Материал соответствует требованиям безопасности: не содержит галогенов, не поддерживает горение, не выделяет едких паров при возгорании.
• Номинальное напряжение 1000 В обеспечивает безопасную работу в сетях до этого значения.
• Соответствует ТУ 2247-021-97284872-2006 - отечественному техническому условию, регламентирующему качество клеевых термоусадок.

Преимущества

• Высокий коэффициент усадки 3:1 позволяет применять трубку даже на кабелях с крупными переходами диаметров - например, на скрутках нескольких жил.
• Клеевой слой создаёт монолитную герметичную оболочку, исключающую попадание влаги и пыли.
• Устойчивость к УФ-излучению и погодным воздействиям - можно использовать на открытом воздухе и в грунте.
• Высокая адгезия к металлу, пластикам, резине и другим материалам после усадки.
• Цветная маркировка (красный) упрощает идентификацию фаз в системах питания, особенно в зарядных станциях и АКБ.

Ограничения применения

• Не рекомендуется использовать для постоянного погружения в жидкости под давлением - трубка герметична, но не рассчитана на гидростатическое давление выше атмосферного.
• При температурах выше +125 C возможна потеря механической прочности и деформация.
• Перед монтажом не следует сгибать трубку под острым углом - это может повредить клеевой слой и вызвать неравномерную усадку.
• Не предназначен для замены полноценной изоляционной муфты в силовых кабелях свыше 1000 В - только для вторичной защиты и маркировки.

Примеры использования

• Защита скруток в распределительных коробках на улице.
• Изоляция и маркировка фазы в бытовых зарядных устройствах для электромобилей (красный - фаза, чёрный - ноль).
• Герметизация соединений в осветительных приборах, установленных в подземных коллекторах.
• Обработка мест присоединения кабелей к клеммникам в промышленном оборудовании.
• Запайка концов кабелей перед заделкой в бетон при прокладке подземных линий связи.

Практические советы

• Выбирайте трубку с запасом по длине - усадка делает её короче, и недостаток материала затруднит качественную герметизацию.
• При работе с несколькими соединениями используйте разные цвета: красный - фаза, чёрный - ноль, серый - заземление - так снижается риск ошибок при обслуживании.
• Храните трубки в сухом месте, избегайте длительного контакта с маслами и растворителями - они могут ослабить клеевой слой.
• При монтаже на толстых кабелях с большим диаметром - предварительно протяните трубку через весь участок, затем нагрейте от центра к краям, чтобы избежать образования воздушных пузырей.
• После усадки проверьте целостность покрытия: если есть трещины или непроклеенные участки - повторите нагрев или замените элемент.
