Трубка термоусаживаемая CTTK(3:1)-22/6 (1.22м) | 79828 КВТ

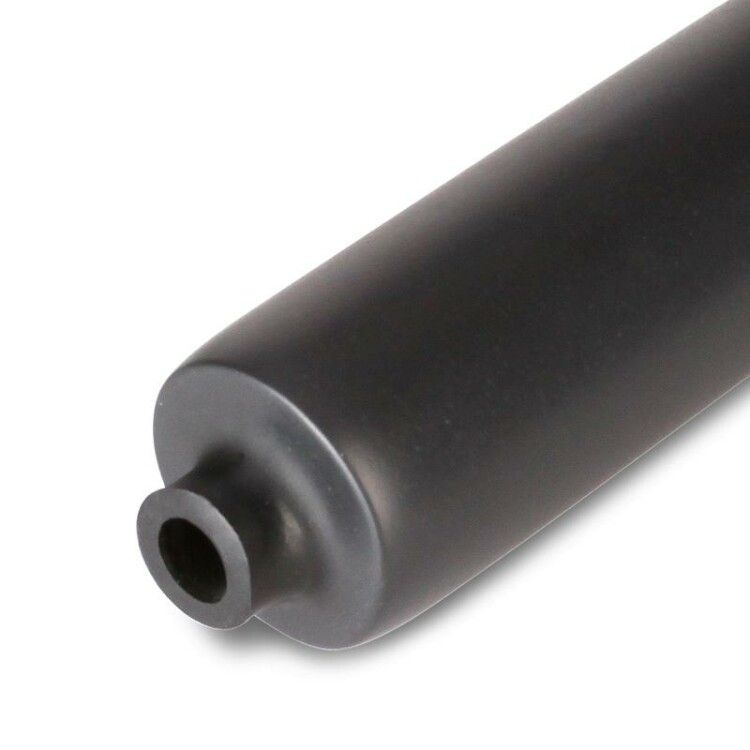

Трубка термоусаживаемая CTTK(3:1)-22/6 от КВТ — среднестенная клеевая термоусадочная трубка с коэффициентом усадки 3:1, предназначенная для герметизации, изоляции и защиты от коррозии электрических соединений в условиях повышенной механической нагрузки и внешних воздействий. Применяется в электроэнергетике и телекоммуникациях.

Назначение и область применения

Трубка термоусаживаемая CTTK(3:1)-22/6 используется для:

• герметизации и изоляции ответвлений, скруток и соединений кабелей;
• защиты контактов от влаги, пыли, химических веществ и коррозии;
• усиления механической прочности мест соединений;
• монтажа на кабелях с неровной поверхностью, крупными переходами диаметров или сложной геометрией.

Подходит для работы в помещениях и на открытом воздухе. Часто применяется в энергообъектах, телеком-узлах, промышленных установках, железнодорожной автоматике и системах связи.

Технические характеристики

• Наружный диаметр до усадки: 22 мм
• Диаметр после усадки: 6 мм
• Коэффициент усадки: 3:1
• Толщина стенки после усадки: 2,9 мм
• Материал: полиолефин с термоплавким клеевым слоем
• Цвет: черный
• Рабочая температура: от -55 °C до +125 °C
• Номинальное напряжение: 1000 В
• Стандарт: ТУ 2247-021-97284872-2006
• Форма поставки: нарезка по 1,22 м

Клеевой слой нанесён методом соэкструзии — равномерно по всей внутренней поверхности. После нагрева он расплавляется, заполняет микронеровности и образует монолитную герметичную оболочку.

Совместимость и монтаж

Трубка термоусаживаемая CTTK(3:1)-22/6 совместима с любыми медными и алюминиевыми кабелями, где требуется плотная изоляция после усадки. Диаметр 22 мм до усадки позволяет охватить соединения с суммарным диаметром до 20–21 мм. После усадки на 6 мм — идеально подходит для последующего крепления, бандажировки или ввода в корпуса.

Рекомендованный инструмент для монтажа:

• Высокотемпературный строительный фен серии ТТ;
• Пропановая горелка ПГ;
• Портативные бутановые горелки «КВТ».

Не используйте открытый пламя напрямую — равномерный прогрев предотвращает деформацию и прожиг материала. Нагревайте от центра к краям, чтобы клей равномерно растекался.

Безопасность и стандарты

Трубка термоусаживаемая CTTK(3:1)-22/6 соответствует требованиям ТУ 2247-021-97284872-2006. Обеспечивает электрическую изоляцию до 1000 В. Материал не поддерживает горение, устойчив к старению и не выделяет токсичных веществ при нормальной эксплуатации. Черный цвет содержит UV-стабилизаторы — защищает от разрушения под солнцем.

Преимущества

• Значительно более толстые стенки по сравнению с обычными трубками 4:1 — повышает ударопрочность и срок службы;
• Клеевой слой гарантирует полную герметичность даже на грязных, влажных или окисленных поверхностях;
• Высокая механическая стойкость — устойчива к истиранию, давлению, вибрации;
• Широкий температурный диапазон — работает в суровых климатических зонах;
• Устойчивость к УФ-излучению — не трескается и не выгорает на солнце;
• Легко монтируется на кабели с большим перепадом диаметров благодаря коэффициенту 3:1.

Ограничения применения

• Не рекомендуется применять для постоянного погружения в жидкости — хотя герметична, она не является водоупорной оболочкой для длительного подводного использования;
• Не подходит для монтажа на кабелях с диаметром больше 21 мм — риск неполной усадки и потери герметичности;
• Температура окружающей среды ниже -55 °C может снижать эластичность материала — перед монтажом в холоде допускается предварительный прогрев;
• Не заменяет полноценную изоляционную муфту в высоковольтных сетях выше 1000 В.

Примеры использования

• Защита соединений между силовым кабелем и вводом в распределительный щит;
• Изоляция скруток в телефонных и оптоволоконных кабелях на столбах;
• Антикоррозионная защита клемм в железной дороге и метро;
• Обмотка кабельных ответвлений в промышленных станках с вибрацией;
• Маркировка и бандажирование жгутов проводов в авиационной и автомобильной электронике.

Практические советы

• Перед монтажом очистите поверхность кабеля от грязи, масла и влаги — это повысит адгезию клея;
• Выбирайте длину трубки с запасом: 1,22 м достаточно для одного соединения, но лучше иметь запас на случай смещения;
• При работе в условиях сильного ветра или на высоте — закрепите трубку временно скотчем, чтобы она не сползала до начала прогрева;
• Не перегревайте — при температуре выше 150 °C возможна деформация; оптимальная температура — 110–130 °C;
• Проверьте, что после усадки клей полностью заполнил все углубления — если есть просветы, повторно прогрейте участок.
