Трубка термоусаживаемая CTTK(3:1)-40/12 (1.22м) | 79830 КВТ

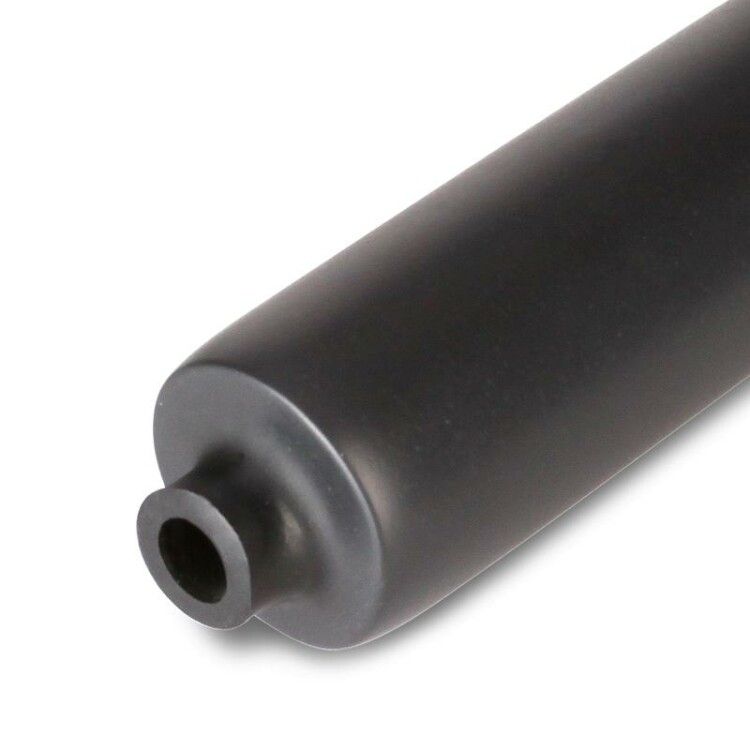

Трубка термоусаживаемая CTTK(3:1)-40/12 (1.22 м) КВТ — среднестенная клеевая термоусадочная трубка из полиолефина с коэффициентом усадки 3:1, предназначенная для герметизации, изоляции и защиты от коррозии кабельных соединений в электроэнергетике и телекоммуникациях. Надёжна в условиях повышенной механической нагрузки и внешних воздействий.

Назначение и область применения

Трубка термоусаживаемая CTTK(3:1)-40/12 (1.22 м) КВТ используется для:

• герметизации и изоляции ответвлений, скруток и соединений кабелей;
• защиты от влаги, пыли, химических веществ и коррозии;
• усиления механической прочности мест соединений;
• монтажа на кабелях с неровной поверхностью, крупными переходами диаметров и сложной геометрией.

Область применения: энергообъекты, телекоммуникационные сети, промышленное оборудование, наружные установки, где требуется долговечная защита от агрессивной среды.

Технические характеристики

• Наружный диаметр до усадки: 40 мм
• Диаметр после усадки: 12 мм
• Коэффициент усадки: 3:1
• Материал: полиолефин с термоплавким клеевым слоем
• Толщина стенки после усадки: 3,1 мм
• Температура эксплуатации: от -55 °C до +125 °C
• Номинальное напряжение: 1 кВ
• Цвет: чёрный
• Длина: 1,22 м
• Стандарт: ТУ 2247-021-97284872-2006

Клеевой слой нанесён по всей внутренней поверхности методом соэкструзии — он равномерно расплавляется при нагреве и заполняет микронеровности, обеспечивая сплошную герметичность.

Совместимость и монтаж

Трубка термоусаживаемая CTTK(3:1)-40/12 (1.22 м) КВТ совместима с любыми кабелями и жилами, диаметр которых до усадки не превышает 40 мм, а после усадки соответствует 12 мм. Подходит для монтажа на кабелях с изоляцией, оплеткой, бронёй и другими элементами, создающими неровный профиль.

Способ монтажа: термоусадка. Для равномерного нагрева используйте:

• высокотемпературный строительный фен серии ТТ;
• пропановую горелку ПГ;
• портативную бутановую горелку «КВТ».

Рекомендуется начинать нагрев с центра изделия, двигаясь к краям, чтобы избежать образования воздушных пузырей. Не допускайте перегрева — это может повредить материал.

Безопасность и стандарты

Трубка термоусаживаемая CTTK(3:1)-40/12 (1.22 м) КВТ соответствует требованиям ТУ 2247-021-97284872-2006. Обеспечивает электрическую изоляцию до 1 кВ. Материал устойчив к ультрафиолету, влаге, перепадам температур и агрессивным средам. Применима в открытых и закрытых помещениях, в том числе на улице.

Преимущества

• Высокая механическая прочность благодаря увеличенной толщине стенки — в 1,5–2 раза выше, чем у стандартных трубок 4:1;
• Отличная герметизация за счёт равномерного клеевого слоя, который заполняет даже мельчайшие зазоры;
• Устойчивость к абразивному износу, ударным нагрузкам и вибрациям;
• Широкий рабочий температурный диапазон — подходит для холодных регионов и жарких условий;
• Защита от УФ-излучения — не выцветает и не трескается на солнце;
• Подходит для сложных форм соединений — коэффициент усадки 3:1 позволяет охватывать значительные перепады диаметров.

Ограничения применения

• Не применять для изоляции соединений с напряжением выше 1 кВ — не является высоковольтной изоляцией;
• Не рекомендуется использовать в условиях постоянного контакта с открытым пламенем или при температурах свыше +125 °C;
• При монтаже на сильно деформированных участках (например, сдавленные кабели) возможны трудности с равномерной усадкой — требуется точный контроль температуры;
• Не подходит для монтажа внутри замкнутых металлических корпусов без доступа тепла — необходим свободный поток воздуха для прогрева.

Примеры использования

• Заглушка и герметизация соединений силовых кабелей на подстанциях;
• Изоляция ответвлений в системах связи и передачи данных;
• Защита клеммных соединений в промышленных станках и конвейерах;
• Антикоррозионная защита медных и алюминиевых соединений на опорах ЛЭП;
• Бандажирование пучков проводов в автомобилях, железнодорожной технике и судостроении.

Практические советы

• Перед монтажом проверьте, что диаметр кабеля до усадки не превышает 40 мм — иначе трубка не сможет полностью охватить соединение.
• При работе с несколькими соединениями подряд — используйте одинаковый режим нагрева, чтобы добиться одинаковой степени усадки.
• После усадки проверьте герметичность: если клей просочился наружу — это нормально; если остаётся пустота — возможно, недостаточно прогрето место.
• Храните трубку термоусаживаемую CTTK(3:1)-40/12 (1.22 м) КВТ в сухом месте, избегая прямого солнечного света — хотя она устойчива к УФ, длительное воздействие снижает эластичность материала.
• Для удобства монтажа на больших объектах — заказывайте партиями: одна упаковка содержит 5 штук (для размеров от 115/34 мм и выше).
