Трубка термоусаживаемая ТТШ-35-100/40 (10м/упак) | 65761 КВТ

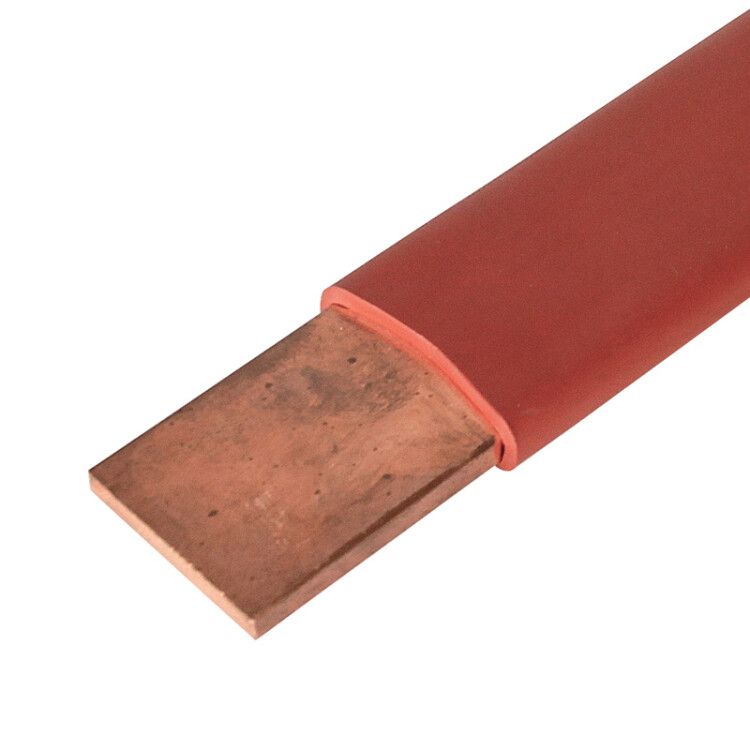

Трубка термоусаживаемая ТТШ-35-100/40 кирпично-красная (10 м) от КВТ предназначена для надёжной изоляции высоковольтных шин в электроустановках. Её толстостенная конструкция и материал на основе полиолефина обеспечивают безопасную работу при напряжении до 35 кВ, особенно в условиях повышенной влажности, перепадов температур и воздействия внешней среды.

Назначение и область применения

Трубка термоусаживаемая ТТШ-35-100/40 кирпично-красная (10 м) используется для изоляции медных и алюминиевых шин в распределительных устройствах, силовых щитах и на электротехнических подстанциях. Применяется как внутри помещений, так и на открытых площадках. Подходит для защиты шин от коротких замыканий, вызванных попаданием птиц или мелких животных, а также от химической коррозии и механических повреждений.

Технические характеристики

• Диаметр до усадки: 100 мм
• Диаметр после усадки: 40 мм
• Толщина стенки после усадки: 3,7 мм
• Коэффициент усадки: 2,5:1
• Рабочее напряжение: 35 кВ (35 000 В)
• Температура эксплуатации: от –55 C до +125 C
• Материал: полиолефин, безгалогенный (не содержит HF)
• Цвет: кирпично-красный
• Тип исполнения: толстостенная
• Способ монтажа: термоусадка
• Стандарт: ТУ 2291-049-97284872-2012
• Длина: 10 метров

Совместимость и монтаж

Трубка термоусаживаемая ТТШ-35-100/40 кирпично-красная (10 м) надевается на шину до нагрева, затем равномерно прогревается до полной усадки. Для монтажа используются:

• Высокотемпературные строительные фены серии ТТ
• Пропановая горелка ПГ
• Портативные бутановые горелки КВТ

При выборе размера, если подходят две трубки - предпочтение следует отдавать большей по начальному диаметру, чтобы обеспечить плотное прилегание без растяжения материала. Посадочный диаметр шины должен быть меньше 100 мм до усадки и не менее 40 мм после - иначе возможна недостаточная герметичность.

Безопасность и стандарты

Трубка термоусаживаемая ТТШ-35-100/40 кирпично-красная (10 м) соответствует требованиям ТУ 2291-049-97284872-2012. Материал не содержит галогенов - при возгорании не выделяет токсичных газов. Электрическая прочность рассчитана на длительную работу при 35 кВ. Устойчива к УФ-излучению, что делает её пригодной для наружной установки без дополнительной защиты.

Преимущества

• Обеспечивает высокую электрическую изоляцию даже при малом зазоре между фазами
• Сокращает габариты распределительных устройств за счёт компактной усадки
• Защита от коррозии, влаги, пыли и механических воздействий
• Не поддерживает горение, самозатухающий материал
• Цвет кирпично-красный - визуально отличает фазу, упрощает обслуживание
• Аналогична продуктам Raychem BBIT и 3M BBI - проверенные решения в промышленном применении

Ограничения применения

• Не применяется для изоляции проводов с диаметром более 100 мм до усадки - материал не растягивается
• Не рекомендовано использование при температурах выше +125 C - возможна деформация
• Не предназначен для постоянного контакта с открытым пламенем или источниками прямой тепловой нагрузки свыше 125 C
• При монтаже требуется точный контроль температуры - перегрев приведёт к оплавлению, недогрев - к неполной усадке

Примеры использования

• Изоляция фазных шин в ячейках КРУ 10–35 кВ
• Замена воздушного зазора между шинами в распределительных щитах
• Защита шин в наружных трансформаторных подстанциях
• Изолирование соединений в цепях переменного тока с напряжением до 35 кВ
• Устройства в местах с риском проникновения живности - птичьи гнёзда, крысы

Практические советы

• Перед монтажом очистите поверхность шины от грязи, масла и оксидов - это гарантирует лучшее сцепление
• Нагревайте трубку равномерно, двигаясь от одного конца к другому - избегайте локального перегрева
• При работе на улице используйте защиту от ветра - он снижает эффективность нагрева
• Не используйте трубку с трещинами, вздутиями или изменённым цветом - это признак старения материала
• Храните в сухом месте, при температуре от –20 C до +30 C - избегайте прямого солнечного света
• Если трубка сложилась в несколько слоёв - разверните перед монтажом, иначе усадка будет неравномерной
