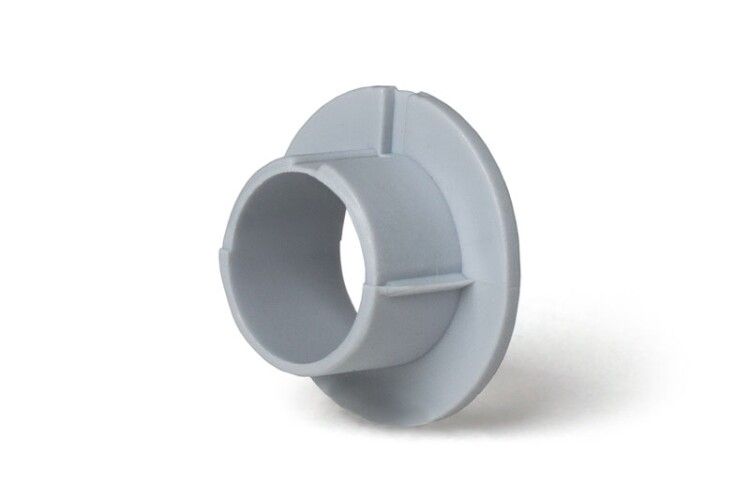

Втулка проходная В 17 (1000шт.) | 70032 Fortisflex КВТ

Втулка проходная В 17 (1000 шт.) от Fortisflex и КВТ предназначена для защиты кабелей и проводов от повреждения об острые края отверстий в электрощитах и трубах. Изготовлена из полипропилена, выдерживает температурные нагрузки от –40 C до +75 C, устанавливается в отверстия толщиной 10 мм. Комплектуется 1000 штук в упаковке.

Назначение и область применения

Втулка проходная В 17 (1000 шт.) используется для безопасного проведения кабелей и проводов через металлические или пластиковые стенки - например, в распределительных щитах, панелях управления, коробках и трубах. Она закрывает неровные кромки отверстий, предотвращая перетирание изоляции, что снижает риск короткого замыкания и выхода оборудования из строя. Подходит для прокладки одиночных кабелей с внешним диаметром до 22 мм.

Технические характеристики

• Наружный диаметр: 17 мм
• Внутренний диаметр отверстия: 22 мм
• Наружный диаметр корпуса: 13,8 мм
• Общая длина: 10 мм
• Толщина стенки, для которой рассчитана: 10 мм
• Материал: полипропилен (безгалогенный)
• Цвет: серый
• Температура эксплуатации: от –40 C до +75 C
• Тип ввода: круглый, с вставкой для кабеля
• Исполнение: открытое
• Установка: в отверстие, с продольным проходом
• Резьба: ½" (для фиксации в соединительной арматуре)
• Степень защиты IP: не указана - не является герметичным элементом

Совместимость и монтаж

Втулка проходная В 17 (1000 шт.) устанавливается в подготовленное отверстие диаметром 17 мм в стенке толщиной 10 мм. Для монтажа достаточно вставить её в отверстие до упора - она фиксируется за счёт плотного прилегания. Резьба ½" позволяет использовать втулку совместно с кабельными вводами, муфтами и переходниками с этой резьбой. Установка не требует инструментов - можно выполнить вручную. Примечание: внутреннее отверстие 22 мм - это проход для кабеля, а не диаметр самой втулки; наружный диаметр 17 мм соответствует посадочному месту.

Безопасность и стандарты

Материал - полипропилен без галогенов - не выделяет токсичных веществ при нагреве, что делает втулку подходящей для помещений с повышенными требованиями к экологической безопасности. Отсутствие спецификации IP означает, что изделие не обеспечивает герметизацию - не применяйте там, где требуется защита от брызг, воды или пыли. Не предназначен для открытых площадок или влажных сред без дополнительной защиты.

Преимущества

• Экономичная упаковка - 1000 штук в одной партии, удобна для массового монтажа
• Высокая химическая стойкость полипропилена - не реагирует на масла, растворители, кислоты
• Легкий вес и простота установки - не требуют сверления, клея или крепежа
• Гладкая внутренняя поверхность - минимизирует трение кабеля при протяжке
• Серый цвет - нейтральный, не выделяется в комплектации щита

Ограничения применения

• Не предназначена для герметизации - не используйте в условиях высокой влажности, на улице или в помещениях с постоянным контактом с водой
• Не выдерживает давление выше атмосферного - не применять в системах под давлением
• Наружный диаметр 17 мм требует точного соответствия отверстию - не подходит для отверстий меньше 17 мм
• Не рекомендовано использование в цепях с напряжением выше 1000 В - материал не имеет испытательных сертификатов на высокое напряжение
• Не подходит для многожильных кабелей с жесткими бронированными оболочками - возможны деформация или разрыв втулки

Примеры использования

• Проход кабелей через стенку электрощита типа ЩО-70
• Ввод проводов в распределительные коробки на производстве
• Фиксация кабелей в трубах при прокладке внутри зданий
• Заполнение отверстий после демонтажа старых вводов
• Подключение датчиков и слаботочных устройств в автоматических системах

Практические советы

• Перед установкой проверьте диаметр отверстия - он должен точно соответствовать 17 мм. Небольшое отклонение вызовет люфт или затруднит монтаж.
• Если кабель слишком тонкий (менее 10 мм), он будет болтаться внутри - используйте термоусадочные трубки или дополнительные вкладыши для фиксации.
• При работе в холоде ниже –20 C полипропилен становится более хрупким - обращайтесь с втулкой аккуратно, избегайте ударов.
• Для групповой прокладки нескольких кабелей через одно отверстие - выбирайте втулку с большим внутренним диаметром. Эта модель рассчитана только на один кабель до 22 мм.
• Храните в сухом месте, избегайте длительного воздействия УФ-лучей - даже полипропилен со временем теряет прочность на свету.
