Втулка В 17 | zeta40217 ГОФРОМАТИК ЗЭТА

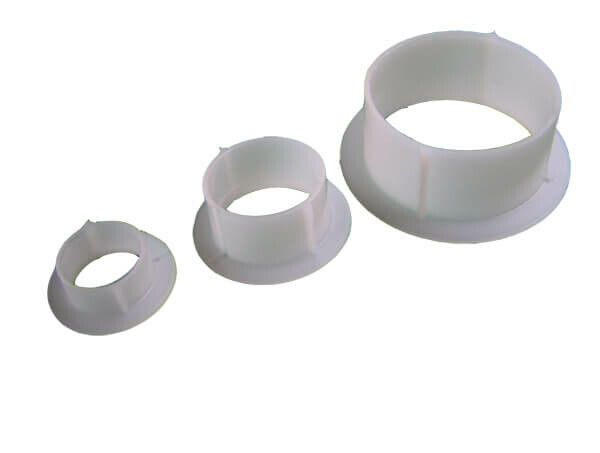

Втулка В 17 от ЗЭТА Новосибирск - это пластиковая защитная втулка, предназначенная для предотвращения повреждения изоляции кабелей и проводов при проходе через острые края труб или отверстий диаметром до 15 мм. Артикул zeta40217 соответствует серии изделий В17–В82, широко используемых в электромонтаже.

Назначение и область применения

Втулка В 17 защищает изоляцию проводов и кабелей от перетирания и порезов, вызываемых острыми кромками металлических или бетонных труб, вводов в электрощиты, распределительные коробки и корпуса оборудования. Применяется при прокладке жестких труб в помещениях и на объектах с умеренным климатом. Подходит для внутренней установки в системах освещения, автоматизации, силовой сети.

Технические характеристики

• Номинальный диаметр: 15 мм - обеспечивает плотную посадку вокруг кабеля или трубы указанного размера;
• Материал: пластик - легкий, химически стойкий, не проводит ток;
• Тип трубы: жесткая - используется с металлическими, ПВХ или асбоцементными трубами;
• Климатическое исполнение: УХЛ2 - рассчитана на работу при температуре от −40 C до +40 C, в условиях повышенной влажности и запыленности;
• Цвет: белый - визуально выделяется, удобна для контроля монтажа;
• Покрытие: без покрытия - не требует специального обслуживания;
• Тип трубки: гибкий - позволяет легко надевать на кабель перед введением в трубу.

Совместимость и монтаж

Втулка В 17 совместима с трубами внутренним диаметром 15 мм и более. Монтируется просто: надевается на конец трубы или кабель перед вводом в щит или отверстие. Не требует фиксации клеем или зажимами - удерживается за счет трения. Для точного подбора проверьте внешний диаметр трубы: он должен быть немного больше 15 мм, чтобы втулка плотно села на край.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок, исключает риск замыкания из-за поврежденной изоляции. Соответствует ГОСТ Р 50030.2 и рекомендациям ПУЭ для защиты кабелей в местах прохода. Не содержит токсичных веществ, безопасно для эксплуатации в закрытых помещениях.

Преимущества

• Простота установки - не нужен инструмент, достаточно рук;
• Долговечность - пластик не ржавеет, не деформируется при нормальных нагрузках;
• Экономия времени - снижает риск ремонта из-за пробоя изоляции после монтажа;
• Совместимость с другими втулками серии - можно использовать комплектно с В22, В28 и т.д. для разных диаметров.

Ограничения применения

• Не применяется в условиях постоянного воздействия открытого пламени или высоких температур выше +40 C;
• Не подходит для наружной установки без дополнительной защиты от УФ-лучей - материал со временем теряет прочность;
• Не предназначен для защиты кабелей в движущихся механизмах - возможен износ при частом изгибе;
• Не работает как герметизатор - не препятствует попаданию воды или пыли внутрь трубы.

Примеры использования

• Ввод кабеля в электрощит с металлической трубой диаметром 16 мм;
• Проход кабеля через стену в офисном помещении, где отверстие выполнено в бетоне;
• Подключение датчиков к пульту управления на заводе с жесткими стальными трубами;
• Прокладка сигнальных проводов в шкафах автоматики с острыми краями отверстий.

Практические советы

• Перед монтажом проверьте, что внутренний диаметр трубы не меньше 15 мм - иначе втулка не войдет;
• Если труба имеет заусенцы, удалите их напильником - даже с втулкой есть риск повредить изоляцию;
• Для многожильных кабелей выбирайте втулку с запасом по диаметру; Втулка В 17 оптимальна для одножильных или малых многожильных проводов;
• При использовании нескольких втулок в одном вводе - располагайте их так, чтобы они не перекрывали друг друга;
• Артикул zeta40217 - один из самых распространённых в линейке ЗЭТА Новосибирск, всегда доступен в наличии.
