Втулка В 28 | zeta40219 ГОФРОМАТИК ЗЭТА

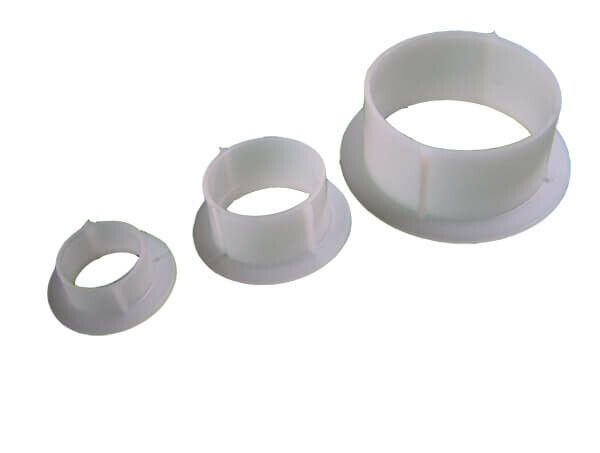

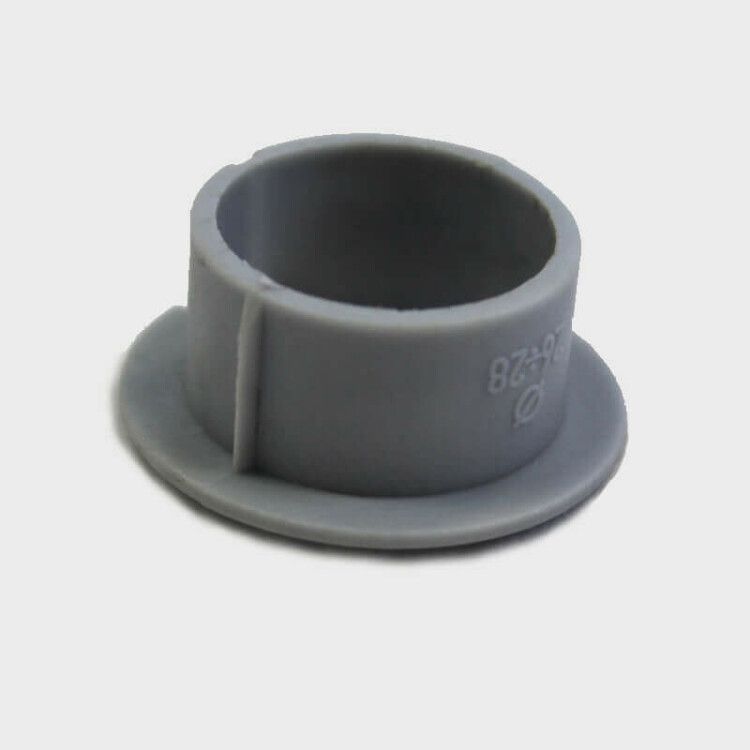

Втулка В 28 от ЗЭТА Новосибирск - это пластиковая защитная втулка, предназначенная для предотвращения повреждения изоляции кабелей при проходе через острые края жестких труб или отверстий в щитах. Артикул zeta40219 подходит для кабелей с наружным диаметром до 25 мм.

Назначение и область применения

Втулка В 28 защищает изоляцию кабелей и проводов от перетирания, порезов и других механических повреждений, возникающих при прокладке через края металлических или бетонных труб, вводы в электрощиты, распределительные коробки и шкафы управления. Применяется там, где кабель проходит через узкие отверстия с острыми гранями - например, при монтаже в промышленном оборудовании, системах автоматизации или силовых щитах.

Технические характеристики

• Номинальный диаметр трубы: 25 мм - соответствует внутреннему диаметру трубы, через которую проходит кабель;
• Диапазон внешних диаметров кабеля: 22,2–25 мм - оптимально для кабелей с такой толщиной оболочки;
• Материал: пластик - легкий, химически стойкий, не проводит ток;
• Тип трубы: жесткая - используется с металлическими, ПВХ или асбоцементными трубами;
• Тип трубки: гибкая - позволяет легко надеть на кабель перед протяжкой;
• Резьба: отсутствует - не требует фиксации болтами или резьбой, просто вставляется в отверстие;
• Цвет: белый - визуально выделяется, удобен для контроля установки;
• Климатическое исполнение: УХЛ2 - рассчитана на работу при температуре от −40 C до +40 C, в условиях повышенной влажности и запыленности;
• Покрытие: отсутствует - поверхность не имеет антикоррозийного слоя, так как материал сам по себе устойчив к воздействиям среды.

Совместимость и монтаж

Втулка В 28 устанавливается вручную: её вставляют в отверстие трубы или стенки щита, после чего кабель продевают через неё. Подходит для труб с внутренним диаметром около 25 мм. Не требует инструментов. Для обеспечения плотного прилегания проверьте, чтобы внутренний диаметр трубы не был меньше 25 мм - иначе втулка будет выпадать. Монтаж допускается как до, так и после протяжки кабеля, но лучше выполнять до - чтобы не повредить изоляцию при затяжке.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок в условиях, указанных в ГОСТ 15150 и ГОСТ 17516.1. Материал не поддерживает горение и не содержит токсичных веществ. Климатическое исполнение УХЛ2 гарантирует работоспособность в закрытых помещениях с контролируемым микроклиматом - например, в цехах, лабораториях, офисных зданиях.

Преимущества

• Не требует специального инструмента для установки - экономит время при монтаже;
• Пластиковый корпус исключает риск короткого замыкания между кабелем и металлом трубы;
• Гибкая форма позволяет использовать её даже при ограниченном доступе;
• Стандартный размер совместим с большинством типовых труб и вводов в щитах;
• Устойчив к влаге, маслам и большинству бытовых химических реагентов.

Ограничения применения

• Не применяется в открытых наружных сетях - не имеет IP-защиты и не рассчитана на прямое воздействие осадков или УФ-лучей;
• Не подходит для кабелей с диаметром менее 22,2 мм - возможен люфт и недостаточная защита;
• Не рекомендуется для высоковольтных систем выше 1 кВ без дополнительной изоляционной подготовки;
• Не следует использовать в местах с постоянным трением или вибрацией - со временем пластик может деформироваться.

Примеры использования

• Защита кабеля при входе в распределительный щит типа ЩО-70;
• Проход кабеля через стальную трубу в цехе на станке с ЧПУ;
• Ввод сигнальных проводов в корпус управления насосной станцией;
• Прокладка кабеля в бетонной стене через подготовленное отверстие диаметром 25 мм.

Практические советы

• Перед установкой проверьте точный диаметр кабеля - он должен попадать в диапазон 22,2–25 мм; если кабель тоньше, используйте втулку меньшего размера, например В17;
• Если труба имеет заусенцы, удалите их перед вставкой втулки - даже мягкий пластик может повредиться;
• При групповой прокладке нескольких кабелей через одно отверстие - убедитесь, что суммарный диаметр всех кабелей не превышает 25 мм;
• Артикул zeta40219 совместим с другими изделиями серии В от ЗЭТА Новосибирск - можно комплектовать системы едиными элементами защиты.
