Втулка В 22 | zeta40218 ГОФРОМАТИК ЗЭТА

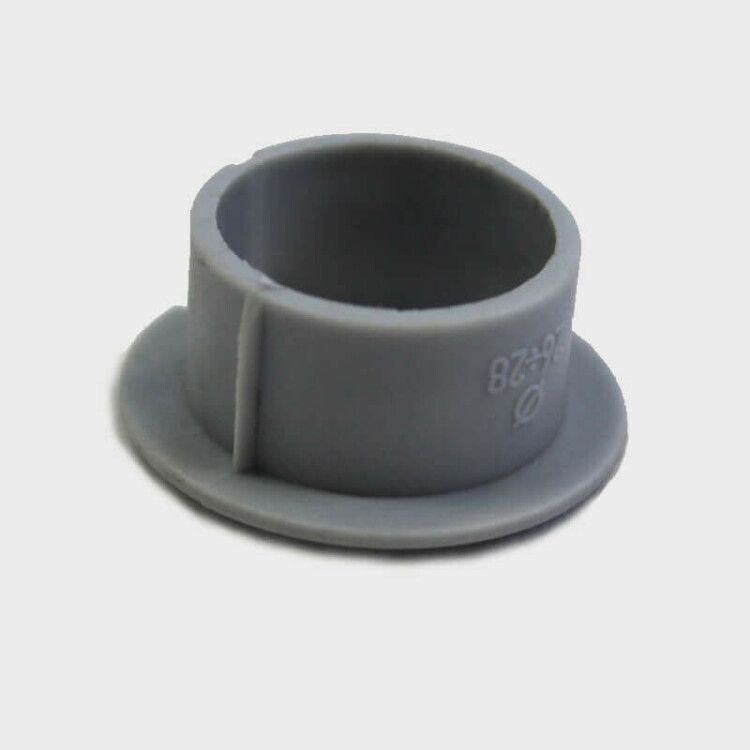

Втулка В 22 от ЗЭТА Новосибирск - это пластиковая защитная втулка, предназначенная для предотвращения повреждения изоляции кабелей и проводов при проходе через острые края жестких труб диаметром до 22 мм. Артикул zeta40218 подходит для монтажа в электрощитах, распределительных коробках и других точках ввода.

Назначение и область применения

Втулка В 22 защищает изоляцию проводов и кабелей от перетирания и порезов, вызываемых острыми кромками металлических или пластиковых труб. Применяется при прокладке кабелей в жестких трубах, при вводе в электрощиты, шкафы управления, распределительные коробки и другие конструкции с отверстиями. Подходит для внутренней установки в помещениях с умеренным климатом.

Технические характеристики

• Номинальный диаметр трубы: 20 мм - оптимальный размер для входа кабеля через трубу этого диаметра;
• Тип изделия: втулка - цилиндрический элемент, надеваемый на край трубы;
• Материал: пластик - легкий, химически стойкий, не проводит ток;
• Тип трубы: жесткая - используется с металлическими или ПВХ трубами, не подходит для гофрированных;
• Климатическое исполнение: УХЛ2 - рассчитана на работу при температуре от −25C до +40C, в условиях повышенной влажности и запыленности;
• Цвет: белый - обеспечивает хорошую видимость при осмотре, легко сочетается с другими компонентами;
• Покрытие: без покрытия - не требует специального обслуживания, не содержит антикоррозийного слоя.

Совместимость и монтаж

Втулка В 22 устанавливается на внешнюю сторону трубы перед вводом кабеля. Диаметр отверстия втулки соответствует наружному диаметру трубы 20 мм - важно проверить соответствие перед монтажом. Крепление осуществляется путем плотного надевания; дополнительные фиксаторы не требуются. Совместима с трубами из стали, меди, ПВХ и других материалов с аналогичным наружным диаметром. Не применяется с гибкими трубками - для них нужны другие типы защитных элементов.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок, исключает риск замыкания из-за поврежденной изоляции. Материал не поддерживает горение и не выделяет токсичных веществ при нормальной эксплуатации. Соответствует ГОСТ Р 50030.2 и другим отраслевым нормам для вспомогательных элементов кабельных систем.

Преимущества

• Простота установки - не требует инструментов, фиксируется вручную;
• Долговечность - пластик устойчив к влаге, коррозии и большинству бытовых химикатов;
• Экономия времени - позволяет избежать дополнительной изоляции кабеля после прохода через трубу;
• Совместимость с популярными размерами труб - идеально подходит для стандартных решений в электромонтаже.

Ограничения применения

• Не предназначена для наружной установки - не выдерживает длительного воздействия УФ-излучения и экстремальных температур ниже −25C;
• Не подходит для гибких труб (гофротруб) - требуется использовать гофрошланги с встроенной защитой;
• Не является герметичным элементом - не обеспечивает IP-защиту, не препятствует попаданию воды внутрь трубы;
• Не рекомендуется для высоконагруженных участков с постоянной вибрацией - возможна деформация материала со временем.

Примеры использования

• Ввод кабеля в щитовой шкаф через стальную трубу Ø20 мм;
• Проход кабеля через стену в офисном здании, где труба имеет острые края после резки;
• Подключение оборудования на производстве - например, станков, конвейеров, где используются жесткие трубопроводы для прокладки силовых кабелей;
• Монтаж в распределительных коробках с металлическими вводами.

Практические советы

• Перед установкой удалите все заусенцы с края трубы - даже с втулкой острые кромки могут повредить изоляцию;
• Выбирайте втулку по наружному диаметру трубы, а не по внутреннему - для трубы Ø20 мм подходит именно Втулка В 22;
• Если труба имеет толстые стенки, проверьте, чтобы втулка свободно надевалась - не используйте принудительное усилие;
• Для многожильных кабелей с крупным сечением убедитесь, что они проходят через втулку без перегиба - это снижает риск повреждения жил;

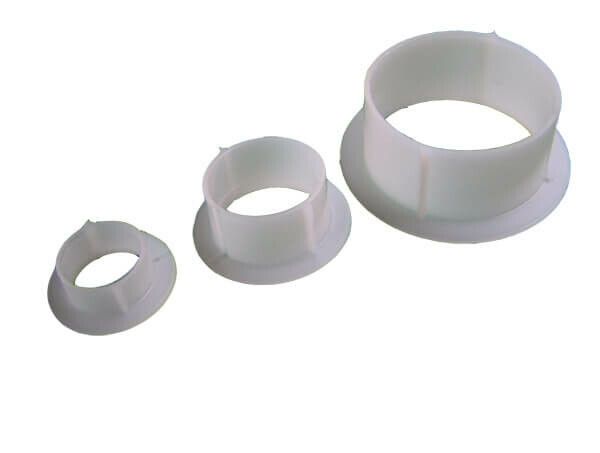

• Артикул zeta40218 совпадает с сериями В17–В82 от ЗЭТА Новосибирск - можно заказывать комплекты для стандартизации монтажа.
