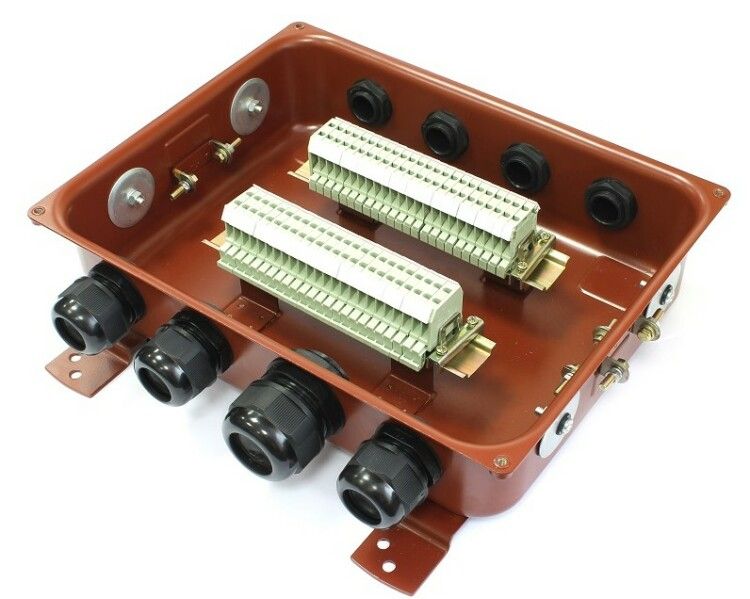

Коробка распределительная с зажимами наборными КЗНС-32 У2 IP54 пластиковый ввод от ЗЭТАРУС — это надёжный корпус для соединения и разветвления силовых и контрольных цепей с кабелями до 4 мм². Металлический корпус с защитой IP54 и встроенными клеммами делает её удобной для открытой установки в условиях повышенной запылённости или влажности.

Назначение и область применения

Коробка распределительная с зажимами наборными КЗНС-32 У2 IP54 пластиковый ввод используется для безопасного соединения и распределения электрических сигналов между кабелями с медными или алюминиевыми жилами сечением до 4 мм². Подходит для цепей управления, автоматизации, освещения и силового оборудования. Применяется в промышленных объектах, на станках, конвейерах, в щитовых помещениях и наружных установках, где требуется защита от пыли и брызг воды.

Технические характеристики

• Количество клемм: 32 — позволяют подключить до 32 проводников без дополнительных соединителей
• Максимальное сечение провода: 4 мм² — совместима с большинством контрольных и слаботочных кабелей
• Номинальное напряжение изоляции: 660 В — обеспечивает безопасную работу в сетях до 660 В переменного тока
• Степень защиты: IP54 — защищена от пыли (не полностью герметична, но пыль не попадает в достаточном количестве для нарушения работы) и от брызг воды с любого направления
• Материал корпуса: оцинкованная сталь — прочная, устойчивая к механическим повреждениям и коррозии
• Температурный диапазон: от –40 °C до +60 °C — работает в суровых климатических условиях, включая холодные регионы
• Толщина стенки: 2 мм — гарантирует жесткость конструкции при монтаже
• Цвет: красный — визуально выделяется среди других элементов, упрощает идентификацию
• Состав материала: без галогенов — при возгорании не выделяет токсичных газов
• Форма: прямоугольная — оптимизирована для компактного размещения в шкафах и на стенах

Совместимость и монтаж

Коробка распределительная с зажимами наборными КЗНС-32 У2 IP54 пластиковый ввод монтируется открытым способом. На задней стороне есть ушки для крепления болтами или сваркой к металлоконструкциям. Для фиксации кабелей предусмотрены два пластиковых ввода — они уже установлены и обеспечивают IP54. Также имеются четыре дополнительных отверстия диаметром 25 мм, закрытые металлическими заглушками. Эти отверстия можно использовать для установки дополнительных вводов при изменении схемы — достаточно просто удалить заглушку и вставить нужный ввод.

Крышка крепится винтами — легко открывается для обслуживания, но остаётся плотно зафиксированной при работе. Все клеммы предварительно установлены внутри — не требует самостоятельной сборки контактной группы.

Безопасность и стандарты

Коробка соответствует требованиям безопасности для электроустановок в промышленной среде. Отсутствие галогенов в материале снижает риск образования ядовитых веществ при перегреве. Номинальное напряжение 660 В и класс защиты IP54 обеспечивают соответствие нормам для помещений с повышенной опасностью. Материал корпуса — оцинкованная сталь — не поддерживает горение и устойчив к воздействию внешних факторов.

Преимущества

• Встроенные клеммы экономят время монтажа — не нужны отдельные клеммники или соединители
• Металлический корпус выдерживает удары и давление, в отличие от пластиковых аналогов
• Наличие заглушек даёт гибкость при модернизации системы — можно добавить вводы без замены всей коробки
• Широкий температурный диапазон позволяет применять её даже в неотапливаемых помещениях и на улице
• Красный цвет улучшает визуальное различение в сложных системах

Ограничения применения

• Не подходит для кабелей сечением более 4 мм² — возможен перегрев и плохой контакт
• IP54 не обеспечивает полную герметичность — не рекомендуется для постоянного контакта с водой или подземной установки
• Металлический корпус требует заземления при использовании в системах TN-S/TN-C-S — необходимо предусмотреть вывод PE-проводника
• Не предназначен для внутреннего монтажа в стены — только открытый способ установки

Примеры использования

• Разветвление сигнала от датчиков на контроллер в цехе с высокой запылённостью
• Подключение кнопок управления и световой индикации на станке
• Объединение нескольких кабелей питания в распределительной точке на элеваторе
• Сборка временной электросхемы на стройплощадке с необходимостью быстрого доступа

Практические советы

• Перед монтажом проверьте, чтобы все кабели имели сечение ≤4 мм² — иначе клеммы не смогут надёжно зажать жилу
• При использовании дополнительных вводов выбирайте те же типы — пластиковые с уплотнителем, чтобы сохранить IP54
• При сварке крепления используйте временную защиту клемм — избежите попадания брызг металла внутрь
• При эксплуатации в условиях частых вибраций периодически проверяйте затяжку винтов крышки и клемм
• Для удобства обслуживания оставляйте свободный участок кабеля перед входом в коробку — минимум 15–20 см
