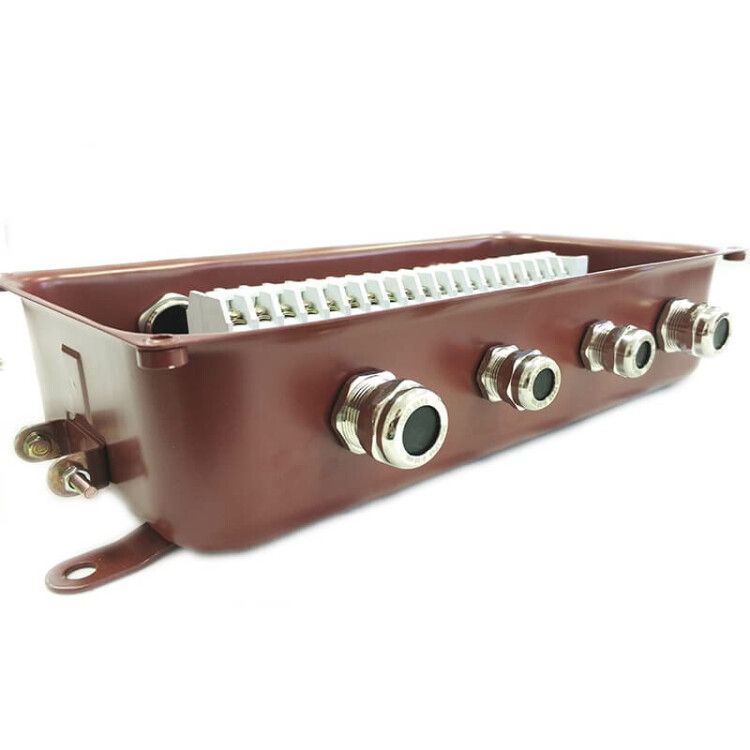

Коробка клеммная У615А УХЛ1,5 IP65 латунный ввод - надёжная распределительная коробка с латунным кабельным вводом, предназначенная для безопасного соединения и разветвления силовых и контрольных цепей с проводниками до 4 мм2. Бренд ЗЭТА Новосибирск обеспечивает совместимость с требованиями промышленного оборудования, а артикул zeta30323 позволяет точно идентифицировать модель при закупках.

Назначение и область применения

Коробка клеммная У615А УХЛ1,5 IP65 латунный ввод используется для организации точек соединения и ответвлений в электрических сетях. Подходит для работы с медными и алюминиевыми кабелями сечением 1,5–4 мм2. Применяется в системах КИПиА, на станках, конвейерах, щитах управления и других объектах, где требуется защищённое место для коммутации. Материал корпуса и степень защиты IP65 делают её пригодной для установки в условиях повышенной влажности, пыли и перепадов температур - например, на производстве, в складских помещениях или на открытых площадках.

Технические характеристики

• Степень защиты: IP65 - полная герметичность от пыли и защита от струй воды под давлением;
• Количество клемм: 20 - позволяет организовать сложные разветвления без внешних соединителей;
• Максимальное сечение провода: 4 мм2 - совместима с большинством контрольных и силовых кабелей;
• Номинальное напряжение изоляции: 660 В - рассчитана на работу в сетях до 660 В переменного тока;
• Температурный диапазон: от –40 C до +60 C - работает в суровых климатических условиях (класс исполнения УХЛ1,5);
• Материал корпуса: оцинкованная сталь - устойчив к коррозии, механическая прочность выше, чем у пластиковых аналогов;
• Тип ввода: латунный кабельный ввод - долговечен, не деформируется при затяжке, обеспечивает плотную посадку кабеля;
• Толщина стенки шкафа: 2 мм - требует соответствующего монтажа при фиксации через отверстия;
• Цвет: красный - визуально выделяется среди других элементов, удобен для идентификации;
• Форма: прямоугольная - легко помещается в ограниченном пространстве, совместима с типовыми креплениями;
• Наличие крышки: да, с винтовым креплением - гарантирует доступ к клеммам без демонтажа всей системы;
• Содержание галогенов: да - материал не является экологически чистым, возможна эмиссия токсичных веществ при горении.

Совместимость и монтаж

Коробка клеммная У615А УХЛ1,5 IP65 латунный ввод монтируется открытым способом. Для крепления используются ушки на корпусе - можно использовать болты, саморезы или сварку. Латунный ввод рассчитан на кабели с наружным диаметром, подходящим под стандартные размеры вводов этого типа; перед установкой проверьте соответствие диаметра кабеля и внутреннего канала ввода. Крышка фиксируется винтами - они не выпадают даже после многократного открывания. Уплотнитель сохраняет герметичность при каждом открытии, что исключает необходимость замены прокладок. Обязательно соблюдайте рекомендацию по максимальному сечению провода - превышение может повредить клеммы или вызвать нагрев.

Безопасность и стандарты

Коробка соответствует ГОСТ 14254-2015 по классу защиты IP65. Номинальное напряжение изоляции 660 В соответствует требованиям для промышленных электроустановок. Однако наличие галогенов в составе материалов означает, что при возгорании возможно выделение токсичных газов - поэтому не применяйте коробку в местах с высоким риском пожара без дополнительной защиты. Не используйте в средах с агрессивными химическими веществами - оцинкованная сталь не устойчива к кислотам и щелочам.

Преимущества

• Высокая механическая прочность благодаря стальному корпусу - выдерживает удары и нагрузки;
• Герметичность сохраняется при частом обслуживании - уплотнитель и винты не теряют функциональность;
• Латунный ввод более долговечен, чем пластиковый - не трескается, не деформируется;
• Широкий температурный диапазон - подходит для холодных регионов и неотапливаемых зон;
• 20 клемм в одном корпусе - экономят место и снижают количество соединительных элементов в цепи.

Ограничения применения

• Не допускается использование в средах с постоянным воздействием кислот, щелочей или солевых растворов - оцинкованная сталь подвержена коррозии;
• Максимальное сечение провода - 4 мм2; применение больших кабелей недопустимо - есть риск перегрева и выхода из строя;
• Наличие галогенов исключает применение в закрытых помещениях с людьми при высоких требованиях к пожарной безопасности (например, в медицинских учреждениях или метро);
• Требуется минимум 2 мм толщины основания для надёжного крепления - не подходит для тонких панелей или деревянных поверхностей без усиления;
• Не предназначена для скрытой установки - только открытый монтаж.

Примеры использования

• Разветвление сигнальных кабелей на автоматизированных линиях производства;
• Подключение датчиков и исполнительных механизмов в системах КИПиА на заводе;
• Объединение нескольких групп освещения в неотапливаемом ангаре;
• Коммутация силовых цепей в электрощите на улице или в цеху с высокой запылённостью;
• Временная разводка питания на строительной площадке при наличии защиты от пыли и брызг.

Практические советы

• Перед монтажом проверьте, чтобы диаметр кабеля соответствовал внутреннему каналу латунного ввода - слишком толстый кабель не войдёт, слишком тонкий - будет болтаться и нарушит герметичность;
• При использовании сварки для крепления - изолируйте корпус от тепла, чтобы не повредить уплотнители и клеммы;
• Не затягивайте винты крышки чрезмерно - это может деформировать корпус и нарушить контакт между уплотнителем и рамкой;
• При необходимости замены ввода - используйте оригинальные запчасти от того же производителя (ЗЭТА Новосибирск), так как размеры и резьба отличаются от стандартных решений;
• Для длительной эксплуатации в сырых условиях периодически проверяйте состояние оцинкованного покрытия - при появлении белого налёта (коррозии) протирайте сухой ветошью и наносите антикоррозийный спрей.
