Коробка распределительная соединительная КС-20 УХЛ1,5 IP65 металлические заглушки | zeta30329 ГОФРОМАТИК ЗЭТА

Коробка распределительная соединительная КС-20 УХЛ1,5 IP65 с металлическими заглушками - это надёжный корпус из оцинкованной стали для соединения и разветвления силовых и контрольных кабелей с жилами 1,5–4 мм2. Бренд ЗЭТА Новосибирск обеспечивает соответствие требованиям ГОСТ 14254-2015, а артикул zeta30329 указывает на комплектацию с металлическими заглушками и степенью защиты IP65.

Назначение и область применения

Коробка распределительная соединительная КС-20 УХЛ1,5 IP65 с металлическими заглушками используется для безопасного соединения, ответвления и распределения электрических сигналов между кабелями. Подходит для работы в условиях повышенной влажности, пыли и перепадов температур. Применяется в промышленных системах: на станках, конвейерах, в щитовых помещениях, на объектах КИПиА, в энергоустановках и автоматизированных линиях.

Технические характеристики

• Материал корпуса: сталь оцинкованная с грунтовым покрытием, толщина стенки - 2 мм
• Степень защиты: IP65 - полная герметичность от пыли и струй воды с любого направления
• Количество клемм: 20 - для подключения до 20 проводников
• Максимальное сечение провода: 4 мм2 (медные или алюминиевые жилы)
• Номинальное напряжение изоляции: 660 В
• Количество входов: 7 - для ввода кабелей через кабельные вводы или заглушки
• Температурный диапазон: от –40 C до +60 C
• Цвет: красный
• Форма: прямоугольная
• Тип ввода: кабельный (совместим с латунными, пластиковыми вводами и металлическими заглушками)
• Способ монтажа: открытая установка на поверхность
• Тип крепления крышки: винтовое, с винтами под кресто-плоскую отвертку
• Содержание галогенов: да - материал соответствует нормам горючести

Совместимость и монтаж

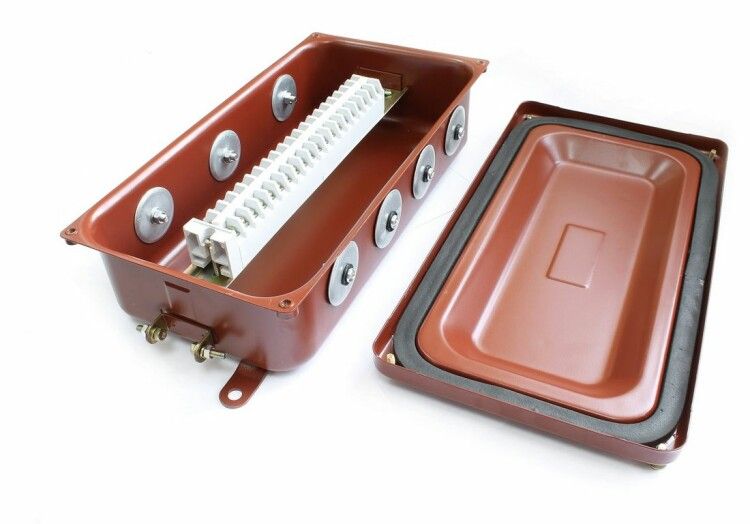

Коробка распределительная соединительная КС-20 УХЛ1,5 IP65 с металлическими заглушками оснащена запрессованной бобышкой для фиксации кабельных вводов и заглушек. Металлические заглушки обеспечивают максимальную герметичность - при использовании других типов вводов степень защиты снижается (IP54 с пластиковыми, IP43 с ПВХ). На внутренней стороне корпуса предусмотрена DIN-рейка для установки дополнительных устройств: распределительных блоков РБД, клеммных зажимов до 80 А, шинных модулей или реле. Для монтажа требуется только крепление к плоской поверхности болтами или саморезами. Крышка плотно закрывается и не теряет герметичность даже после многократного открывания.

Безопасность и стандарты

Коробка распределительная соединительная КС-20 УХЛ1,5 IP65 с металлическими заглушками соответствует ГОСТ 14254-2015. Степень защиты IP65 гарантирует работу в условиях пылевых и влажных сред. Все контакты внутри изолированы на 660 В, что исключает пробой при работе в сетях до 660 В переменного тока. Узлы заземления не требуют зачистки - они уже подготовлены для надёжного подключения. Конструкция не содержит легко воспламеняемых материалов, однако наличие галогенов делает её менее подходящей для помещений с высокими экологическими требованиями (например, метро, больницы).

Преимущества

• Высокая механическая прочность благодаря оцинкованной стали и толщине стенки 2 мм
• Герметичность сохраняется при частом обслуживании - винты не выпадают, уплотнитель не деформируется
• DIN-рейка позволяет расширять функционал без замены корпуса
• Металлические заглушки обеспечивают IP65 - лучшая защита среди аналогов
• Поддержка как медных, так и алюминиевых жил - универсальность для различных типов кабелей
• Работает в суровых климатических условиях (УХЛ1,5 - для холодных регионов)

Ограничения применения

• Не предназначен для скрытой установки - только открытый монтаж
• Максимальное сечение провода - 4 мм2; более толстые кабели не поместятся
• Пластиковые и ПВХ вводы снижают степень защиты до IP54/IP43 - не подходят для агрессивных сред
• Содержание галогенов ограничивает применение в закрытых общественных пространствах с высокими требованиями к безопасности при возгорании
• Не рассчитана на постоянное погружение в воду - IP65 не равнозначен IP68

Примеры использования

• Разветвление сигнала от датчиков на контроллер в цехе с высокой запылённостью
• Объединение нескольких силовых кабелей перед подключением к частотному преобразователю
• Монтаж распределительной точки на внешней стене производственного здания
• Создание автономной группы управления для насосной станции в условиях сырости
• Установка в щите на объекте КИПиА с последующим монтажом реле и блоков питания на DIN-рейку

Практические советы

• Выбирайте именно металлические заглушки, если нужна максимальная защита - IP65 достигается только с ними
• Перед монтажом проверьте посадочные диаметры кабелей - они должны совпадать с диаметром выбранных вводов
• Не используйте кабели с сечением больше 4 мм2 - это повредит клеммы и нарушит контакт
• При необходимости увеличить количество точек подключения - используйте дополнительные клеммные блоки на DIN-рейке вместо перегрузки основных клемм
• Для длительной эксплуатации в условиях влаги периодически проверяйте состояние уплотнителей и затяжку винтов крышки
• Коробка КС-20 УХЛ1,5 IP65 с металлическими заглушками - идеальный выбор для замены старых коробок типа КС-10, когда требуется большее число клемм и выше класс защиты
