Коробка распределительная соединительная КС-30 УХЛ1,5 IP65 металлические заглушки | zeta30355 ГОФРОМАТИК ЗЭТА

Коробка соединительная КС-30 УХЛ1,5 IP65 с металлическими заглушками от ЗЭТАРУС — это надёжная распределительная коробка для соединения и разветвления силовых и контрольных цепей с кабелями до 4 мм². Подходит для открытой установки в условиях повышенной влажности, пыли и перепадов температур.

Назначение и область применения

Коробка соединительная КС-30 УХЛ1,5 IP65 с металлическими заглушками используется для безопасного соединения и распределения электрических сигналов между кабелями с медными или алюминиевыми жилами сечением 1,5–4 мм². Применяется в системах управления, автоматизации, на промышленном оборудовании, конвейерах, станках, вентиляционных установках и других объектах, где требуется надёжная коммутация в сложных условиях.

Технические характеристики

• Количество клемм: 30 — позволяет организовать множество соединений в одном корпусе
• Материал корпуса: оцинкованная сталь — обеспечивает прочность и коррозионную стойкость
• Степень защиты: IP65 — полная защита от пыли и струй воды из любого направления
• Номинальное напряжение изоляции: 660 В — рассчитана на работу в сетях до этой величины
• Максимальное сечение провода: 4 мм² — совместима с большинством контрольных и силовых кабелей
• Температурный диапазон: от –40 °C до +60 °C — работает в суровых климатических зонах (класс УХЛ1,5)
• Толщина стенки: 2 мм — достаточна для механической устойчивости при монтаже
• Цвет: красный — визуально выделяет место соединения, соответствует цветовой маркировке
• Форма: прямоугольная — удобна для размещения в шкафах и на стенах
• Содержание галогенов: да — материал содержит хлор, что влияет на требования к тушению пожара

Совместимость и монтаж

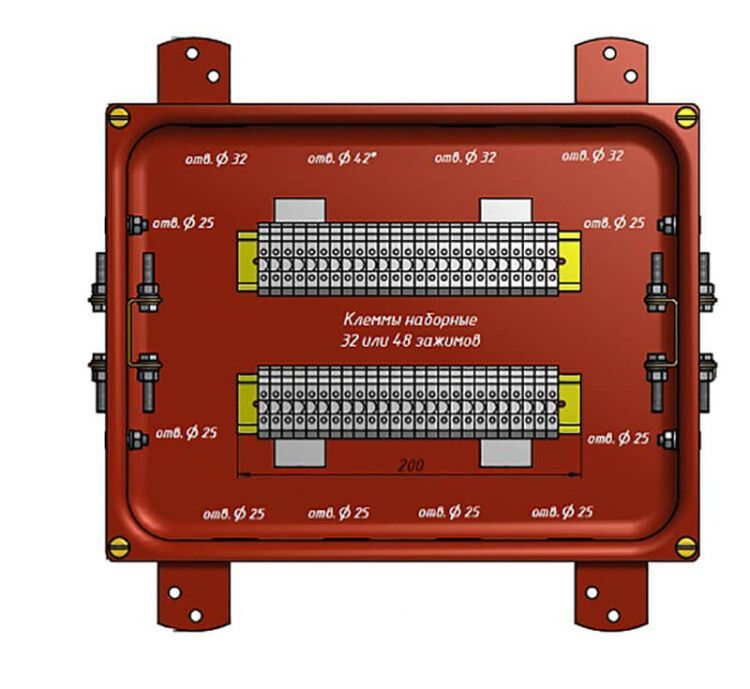

Коробка соединительная КС-30 УХЛ1,5 IP65 с металлическими заглушками монтируется открыто на стену или поверхность шкафа. Для фиксации предусмотрены отверстия под крепёж. Монтаж возможен на поверхности толщиной до 2 мм — например, на стальные панели или рамы оборудования. Кабельные вводы не входят в комплект, но поддерживаются: можно использовать латунные или пластиковые вводы, а также металлические заглушки для закрытия лишних отверстий. Крышка крепится винтами — плотно прилегает за счёт уплотнителя, сохраняя степень защиты даже после многократного открывания.

Безопасность и стандарты

Коробка соединительная КС-30 УХЛ1,5 IP65 с металлическими заглушками соответствует требованиям к устройствам для распределения электроэнергии в промышленных условиях. Степень защиты IP65 гарантирует безопасность при работе во влажных, пыльных и агрессивных средах. Напряжение изоляции 660 В соответствует нормам для низковольтных систем. Условия эксплуатации класса УХЛ1,5 допускают применение в холодных регионах России и стран СНГ. Обратите внимание: наличие галогенов в составе материала требует соблюдения правил пожарной безопасности при проектировании систем тушения.

Преимущества

• Металлический корпус из оцинкованной стали — долговечен, не деформируется при нагрузке
• Уплотнитель оптимальной жёсткости — не теряет герметичность при частом обслуживании
• Невыпадающие винты крышки — исключают потерю крепёжа при демонтаже
• Запрессованная бобышка — предотвращает повреждение резьбы при затяжке
• Высокая степень защиты IP65 — снижает риск отказов из-за внешней среды
• Красный цвет — ускоряет визуальный поиск и диагностику в сложных системах

Ограничения применения

• Не предназначен для скрытой установки — только открытый монтаж
• Максимальное сечение провода — 4 мм²; не подходит для мощных силовых линий выше этого значения
• Содержит галогены — не рекомендована для помещений с особыми требованиями к экологической безопасности (например, в медицинских учреждениях или системах с газовым тушением)
• Не имеет встроенных клеммных групп — необходимо самостоятельно устанавливать кабельные вводы и клеммы
• Не предназначена для работы в взрывоопасных зонах — отсутствует сертификат взрывозащиты

Примеры использования

• Распределение сигнала от датчиков на контроллер в системе КИПиА
• Объединение нескольких кабелей управления на конвейере
• Подключение питания к насосным станциям в условиях высокой влажности
• Соединение кабелей в наружных щитах на производстве
• Разветвление цепей в теплицах, холодильных камерах, на линиях пищевой промышленности

Практические советы

• Перед монтажом проверьте посадочные отверстия под кабельные вводы — они должны точно соответствовать диаметру оболочки кабеля
• Используйте металлические заглушки для всех свободных входов — это сохраняет целостность защиты IP65
• При использовании алюминиевых жил применяйте переходники или специальные клеммы для предотвращения окисления
• Не затягивайте винты крышки слишком сильно — достаточно плотного контакта уплотнителя
• Для длительной службы в условиях солёного воздуха или химически активной среды дополнительно покройте крепёж антикоррозийной смазкой
• Коробка соединительная КС-30 УХЛ1,5 IP65 с металлическими заглушками от ЗЭТАРУС — один из немногих вариантов с оцинкованным корпусом и 30 клеммами в этом ценовом сегменте; выбирайте её, когда нужна надёжность, а не просто экономия
